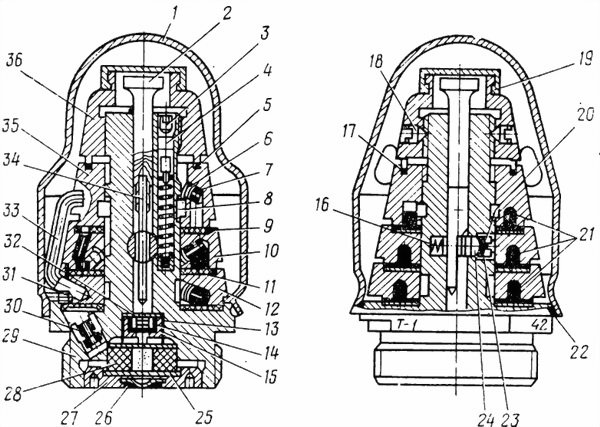

Пружина 16 после выгорания порохового предохранителя перемещает движок 24 в положение, обеспечивающее свободный проход жала к капсюлю при встрече мины с целью.
Мембрана 19, удерживающая ударник от выпадения, закатана в кольцевую выточку гайки 36.
В хвостовой части корпуса трубки помещается пороховая петарда 28 с пороховой засыпкой, закрытая с торцов шелковой сеточкой и удерживаемая в своем гнезде донной втулкой 27. Выходное
Дистанционно-ударные трубки хранятся и перевозятся с навинченными герметизирующими колпаками с установкой на ударное действие (УД).
Непосредственно перед стрельбой необходимо свинтить с трубки герметизирующий колпак, вращая его по ходу часовой стрелки (резьба левая).
Установка трубки на требуемое время действия производится путем поворота дистанционных колец специальным ключом до совмещения скомандованного деления шкалы с установочной риской на корпусе трубки.
Запрещается пользоваться вместо установочного ключа другим каким-либо инструментом во избежание переноса скобы, могущего вызвать неправильную работу трубки после выстрела.
При выстреле (во время движения мины в канале трубы) дистанционный ударник 4 преодолевает сопротивление пружины 5 и, опускаясь, жалом накалывает капсюль-воспламенитель 11. Луч огня от капсюля-воспламенителя через окно в головке корпуса воспламеняет пороховую запорошку 8 верхнего дистанционного кольца и через усилительный столбик в запальном отверстии передается дистанционному составу верхнего кольца. Одновременно луч огня от капсюля-воспламенителя через специальное окно в головке корпуса воспламеняет пороховой предохранитель 23.
После вылета мины из канала ствола при установке на ударное действие (УД) горение дистанционного состава происходит только в верхнем кольце. В среднее кольцо огонь не передается, так как его передаточное окно при этой установке трубки закрыто металлической перемычкой верхнего дистанционного кольца.
После выгорания порохового предохранителя (что происходит на расстоянии 20–100 м от миномета) движок 24 под действием пружины 16 своим упором входит во втулку предохранителя и освобождает жало 34. В то же время ударник мгновенного действия под влиянием сил набегания прижимается к мембране и в таком положении находится до момента встречи с преградой.
При соприкосновении с преградой у цели мембрана срезается, ударник перемешается назад и жалом 34 накалывает капсюль-воспламенитель 14. Луч огня от капсюля-воспламенителя воспламеняет пороховую засыпку и петарду 28. Газы горящей петарды вышибают латунный кружок 26 и вызывают срабатывание вышибного заряда мины.
При установке на дистанционное действие луч огня через передаточное отверстие и пороховые цилиндрики передается дистанционному составу среднего и нижнего колец. Горение состава продолжается до передаточного отверстия
Маркировкой называется знаки и надписи, нанесенные краской на минах, зарядах и укупорке.
Клеймами называются знаки, выбитые или выдавленные на мине, гильзе и взрывателе.
Мины окрашены в серый или защитный цвет. Центрующее утолщение покрыто лаком.
На корпусе снаряженной мины (рис 19) черной краской наносятся:
— на одной стороне корпуса — номер снаряжательного завода, номер партии и год изготовления, калибр мины и знак массы;
— на противоположной стороне корпуса — обозначение взрывчатого вещества, индекс мины.
Знаки массы означают отклонение массы мины от нормальной:
Н — легче (тяжелее) не более чем не 1/3 % массы мины;
один минус (плюс) легче (тяжелее) на 1/3-1%;
два минуса (плюса) — легче (тяжелее) на 1–1 2/3 %;
три минуса плюса) — легче (тяжелее) на 1 2/3-2 1/3 %;
четыре минуса (плюса) — легче (тяжелее) на 2 1/3 — 3 %;
ЛГ (ТЖ) легче (тяжелее) более чем на 3 %.
На взрывателе (трубке) выбиваются маркировка и клейма марка взрывателя, марка завода, номер партии и год изготовления, знаки завода-изготовителя.
Рис. 19. Маркировка осколочной (дымовой, осветительной) мины:
а — номер снаряжательного завода, б — номер партии и год изготовления; в — калибр мины; г — знак массы; д — шифр взрывчатого вещества осколочной мины (ШД — шифр дымообразующего вещества дымовой мины); е — индекс осколочной мины (Д-832 ДУ — индекс дымовой мины; 832С — индекс осветительной мины)
Например:
М-4 — марка взрывателя,
000 марка завода;
1-74 номер партии и год изготовления, знаки завода-изготовителя.
На основном метательном заряде наносятся маркировка и клейма.
Например:
на дне гильзы 00 — товарный знак или наименование завода-изготовителя гильзы; 73 — год изготовления; 20 — номер партии гильзы;
на этикетке: 0 — номер партии пороха; 0 — год изготовления пороха, 0 — номер партии метательных зарядов.
На упаковке пакетов метательного заряда наносится марка пороха.
Например: пакеты метательного заряда 82БМ НБК 32/65-14 0/00.
Снаряженные мины с ввинченными взрывателями укладываются в укупорочные ящики (рис. 20) по 10 шт. в каждый ящик, в два ряда, разделенные между собой деревянными вкладышами. В этот же ящик укладывают четыре конверта с пакетами метательного заряда по 5 шт. в каждом или 10 конвертов с пакетами дальнобойного метательного заряда.
