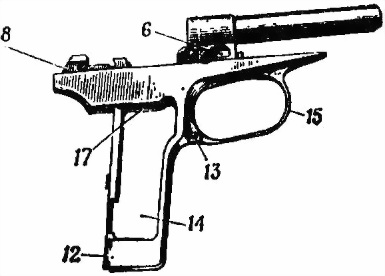

9-мм пистолет Макарова (ПМ). Наставление по стрелковому делу
Шрифт:
Снаружи затвор имеет: мушку для прицеливания; поперечный паз для целика; насечку между мушкой и целиком для исключения отсвечивания поверхности затвора при прицеливании; на правой стороне — окно для выбрасывания гильзы (патрона); паз для выбрасывателя; гнездо для гнетка с пружиной выбрасывателя; с левой стороны — гнездо для предохранителя и две выемки для фиксатора предохранителя: верхнюю — для положения флажка «предохранение» и нижнюю — для положения флажка «огонь», рядом с верхней выемкой — красный кружок, который открывается при постановке флажка в положение «огонь» и закрывается флажком при включении предохранителя; с обеих сторон — насечку для удобства отведения затвора рукой; на заднем конце затвора — паз для прохода курка.
а
б

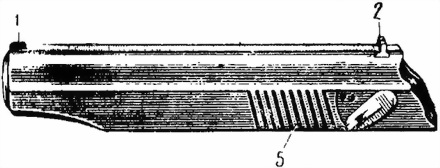

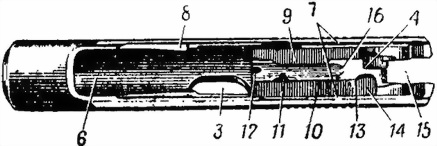

Рис. 26.
а — левая сторона; б — вид снизу; 1 — мушка; 2 — целик; 3 — окно для выбрасывания гильзы (патрона); 4 — гнездо для предохранителя; 5 — насечка; 6 — канал для помещения ствола с возвратной пружиной; 7 — продольные выступы для направления движения затвора по рамке; 8 — зуб для постановки затвора на затворную задержку; 9 — паз для отражателя; 10 — паз для разобщающего выступа рычага взвода; 11 — выем для разобщения шептала с рычагом взвода; 12 — досылатель; 13 — выступ для разобщения рычага взвода с шепталом; 14 — выем для помещения разобщающего выступа рычага взвода; 15 — паз для курка; 16 — гребень
Внутри затвор имеет: канал для помещения ствола с возвратной пружиной; продольные выступы для направления движения затвора по рамке; зуб для постановки затвора на затворную задержку; гребень; паз для отражателя; паз для разобщающего выступа рычага взвода; чашечку для помещения дна гильзы; досылатель для досылання патрона из магазина в патронник; выступ для разобщения рычага взвода с шепталом; выем для помещения разобщающего выступа рычага взвода при нажатом спусковом крючке; на правой стороне гребня затвора имеется выем, предназначенный для разобщения шептала с рычагом взвода при снятии затвора с затворной задержки при нажатом спусковом крючке; канал для помещения ударника.
Ударник (рис. 27) служит для разбития капсюля. Он имеет: в передней части — боек, в задней части — срез для предохранителя, который удерживает ударник в канале затвора.
Рис. 27. Ударник:
1 — боек; 2 — срез для предохранителя
Ударник изготавливается трехгранным с целью уменьшения его веса и уменьшения трущихся поверхностей.
Выбрасыватель (рис. 28) служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в чашечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасывателя сделан уступ для помещения головки гнетка. В задней части выбрасывателя находится выемка для удобства утапливания гнетка выступом протирки при отделении выбрасывателя от затвора. Выбрасыватель вставляется в паз в затворе.
Рис. 28. Выбрасыватель:
1 — зацеп; 2 — пяточка для соединения с затвором; 3 — гнеток; 4 — пружина выбрасывателя
Гнеток в головной части утолщен. В утолщенную часть упирается передний конец пружины выбрасывателя, надетой на заднюю часть гнетка (меньшего диаметра).
Гнеток с пружиной выбрасывателя вставляется в гнездо в
Предохранитель (рис. 29) служит для обеспечения безопасности обращения с пистолетом. Он имеет: флажок для перевода предохранителя из положения «огонь» в положение «предохранение» и обратно; фиксатор для удержания предохранителя в приданном ему положении; ось, на которой сделан уступ с полочкой для поворота шептала и освобождения курка от боевого взвода при переводе предохранителя в положение «предохранение»; ребро для запирания затвора с рамкой при постановке предохранителя в положение «предохранение»; зацеп для запирания курка в положении «предохранение»; выступ для воспринятия удара курка при включении предохранителя.

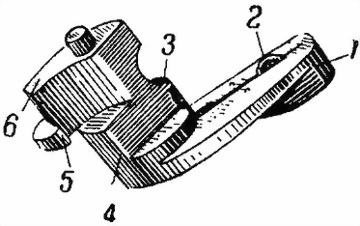

Рис. 29. Предохранитель:
1 — флажок предохранителя; 2 — фиксатор; 3 — уступ; 4 — ребро; 5 — зацеп; 6 — выступ
Предохранитель вставляется в гнездо затвора.
Целик вместе с мушкой служит для прицеливания. Своим основанием он вставляется в поперечный паз затвора.
25. Возвратная пружина (рис. 30) служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, помещается вместе с ним в канале затвора.
Рис. 30. Возвратная пружина
26. Ударно-спусковой механизм (рис. 31) состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.

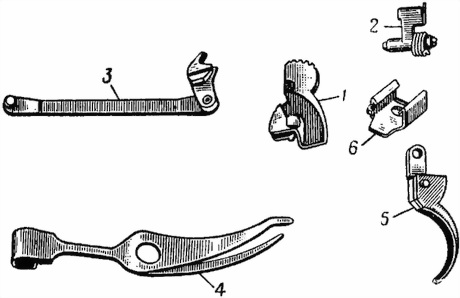

Рис. 31. Части ударно-спускового механизма:
1 — курок; 2 — шептало с пружиной; 3 — спусковая тяга с рычагом взвода; 4 — боевая пружина; 5 — спусковой крючок; 6 — задвижка боевой пружины
Курок (рис. 32) служит для нанесения удара по ударнику. Он имеет сверху — головку с насечкой для взведения курка рукой; на передней плоскости — вырез для обеспечения свободного хода курка пари спуске его с боевого взвода; выем для зацепа предохранителя; в основании курка — два уступа: верхний — предохранительный взвод, нижний — боевой взвод; по бокам — цапфы, на которых вращается курок в цапфенных гнездах рамки. и дугообразные выточки для уменьшения веса; справа — зуб самовзвода для взведения курка рычагом взвода; слева — выступ для запирания курка предохранителем; снизу — углубление для широкого пера боевой пружины; справа в нижней части основания курка — кольцевой выем для помещения пяточки рычага взвода.
Рис. 32. Курок:
а — левая сторона; б — правая сторона; 1 — головка с насечкой; 2 — вырез; 3 — выем; 4 — предохранительный взвод; 5 — боевой взвод; 6 — цапфы; 7 — зуб самовзвода; 8 — выступ; 9 — углубление; 10 — кольцевой выем
