9-мм пистолет Макарова (ПМ). Наставление по стрелковому делу
Шрифт:

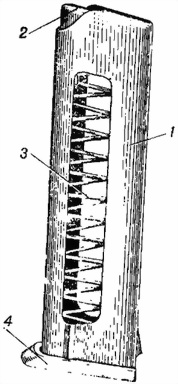

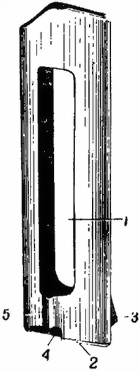

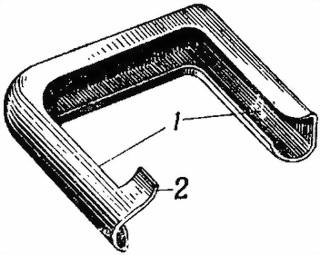

Рис. 41. Подаватель:
1 — отогнутые концы; 2 — зуб
Подаватель (рис. 41) служит для подачи патронов. Он имеет два отогнутых конца, которые направляют движение его в корпусе магазина. На одном из отогнутых концов подавателя с левой стороны имеется зуб для включения затворной задержки по израсходовании всех патронов из магазина.
Пружина подавателя (рис. 42) служит для
Рис. 42. Пружина подавателя
Крышка магазина (рис. 43) имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина.

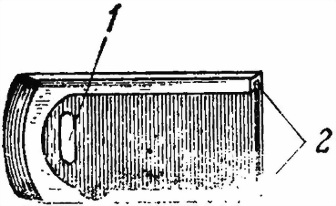

Рис. 43. Крышка магазина:
1 — отверстие; 2 — пазы
30. В принадлежность к пистолету входят (рис. 44): кобура, протирка, запасный магазин, пистолетный ремешок.
Кобура служит для ношения и хранения пистолета, запасного магазина и протирки. Кобура состоит из корпуса, крышки, кармана для запасного магазина, передней и задней носильных петель, застежки, петель для протирки и внутреннего вспомогательного ремешка.
Протирка используется для разборки, сборки, чистки и смазки пистолета. Протирка имеет: на одном конце — выступ для снятия и постановки крючка пружины шептала и для утапливания гнетка при отделении выбрасывателя; прорезь для продевания в нее пакли или ветоши; на другом — кольцо для удержания протирки при чистке. На стыке кольца имеется лезвие для взвинчивания и ввинчивания винта рукоятки при разборке и сборке пистолета.
Рис. 44. Принадлежность к пистолету:
а — кобура: 1 — корпус; 2 — крышка; 3 — карман для запасного магазина; 4 — передняя носильная петля; 5 — задняя носильная петля; 6 — застежка; 7 — петли для протирки; 8 — внутренний вспомогательный ремешок; б — запасный магазин; в — протирка: 1 — лезвие; 2 — прорезь протирки; 3 — выступ; г — пистолетный ремешок: 1 — ремень; 2 — карабинчик; 3 — петля
Пистолетный ремешок обеспечивает крепление пистолета к поясному (брючному) ремню. Он состоит из ремня, карабинчика и петли для поясного (брючного) ремня.
31. 9-мм пистолетный патрон (рис. 45) состоит из гильзы, капсюля, порохового
Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.
Рис. 46. Общий вид 9-мм пистолетного патрона и его устройство:
1 — гильза; 2 — капсюль; 3 — пороховой заряд; 4 — пуля; 5 — биметаллическая (плакированная) оболочка; 6 — стальной сердечник; 7 — свинцовая рубашка
В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.
Заряд состоит из бездымного пироксилинового пороха.
Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.
Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.
32. Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.
33. Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В каждом ящике помещаются две железные закатные или запаянные оцинкованные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.
На боковых стенках деревянных ящиков имеются надписи, обозначающие номенклатуру патронов, уложенных в эти ящики: номер партии патронов, месяц и год изготовления патронов и пороха, завод-изготовитель, марку и партию пороха, количество патронов в ящике.
Вес одного ящика с патронами около 33 кг.
Глава IV
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА
34. Части и механизмы пистолета до заряжания находятся в следующем положении.
Затвор под действием возвратной пружины — в крайнем переднем положении; чашечка затвора упирается в казенный срез ствола, в результате чего ствол заперт свободным затвором. Продольные выступы затвора входят в пазы, имеющиеся в задней части рамки. Затвор с рамкой заперт ребром предохранителя.
Курок под действием широкого пера боевой пружины спущен и упирается передней плоскостью в выступ предохранителя так, что не может продвинуться вперед.
Шептало полочкой уступа на оси предохранителя поднято вверх и удерживается в таком положении так, что между предохранительным взводом курка и носиком шептала имеется небольшой зазор.
Спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отведена в крайнее заднее положение; рычаг взвода утоплен в рамку и его выступ самовзвода сцеплен с зубом самовзвода курка так, что при нажатии на хвост спускового крючка курок не взводится, но имеет некоторый свободный ход назад.
