АН-94 «Абакан» - это просто
Шрифт:
Затворная рама устанавливается в направляющих ствольной коробки и предназначена для запирания и отпирания затвора с помощью фигурного выреза, перемещения затвора и курка в ствольной коробке, перемещения с помощью ролика и троса выталкивателя в ствольной коробке.
Курок устанавливается в направляющих ствольной коробки и предназначен для передачи энергии боевой пружины и пружины буфера ударнику и имеет полость для размещения боевой пружины и деталей буферного механизма.

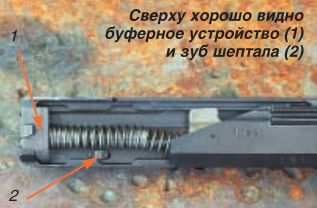

Буферный механизм устанавливается в ствольной коробке, базируется в отверстии её задней стенки и предназначен для передачи дополнительной энергии затворной раме и курку при их накате в переднее положение и состоит из задней
Пружина боевая размещается во внутренней полости курка и на стержне буферного механизма и предназначена для аккумулирования энергии пороховых газов при откате затворной рамы с курком и передачи этой энергии курку при его спуске.
Ролик устанавливается на цапфе корпуса ролика и предназначен для удержания и направления огибающего его троса.
Выталкиватель устанавливается в ствольной коробке и предназначен для предварительного досылания патрона из магазина в фазе отката затворной рамы с затвором в заднее положение. В передней части выталкивателя закреплён стержень выталкивателя, в задней части закреплен наконечник с тросом. В нижней части выталкивателя имеется поперечный паз для блокировки рычага предохранителя.
Трос выполнен в виде стального каната с наконечниками и устанавливается одним концом в выталкиватель, другим концом при сборке стреляющего агрегата вводится в отверстие затворной рамы. Трос с роликом предназначен для реверсивной связи выталкивателя с затворной рамой.
Пружина выталкивателя размещается на стержне выталкивателя и в отверстии ствольной коробки и предназначена для возвращения выталкивателя в исходное положение и для возвращения с помощью троса и ролика затворной рамы в переднее положение.
Кожух предназначен для размещения основных частей и механизмов автомата, предохранения их от загрязнения, удержания автомата и предохранения руки стрелка от ожогов при стрельбе.
Трубка в передней части кожуха предназначена для размещения амортизатора и для установки основания базы.
Амортизатор размещается в передней части корпуса кожуха в канале трубки, предназначен для амортизации отката стреляющего агрегата в кожухе и его возвращения в переднее положение.
Подаватель размещается в средней части корпуса кожуха во внутреннем пазу его нижней стенки.
Основание базы предназначено для установки передней базы, а также имеет посадочное место для установки гранатомёта.
База передняя предназначена для установки на кожухе передней части стреляющего агрегата и его направления при откате относительно кожуха. База размещается в пазу основания базы и фиксируется штифтами.
Спусковой механизм предназначен для управления стрельбой и состоит из корпуса спускового механизма, спускового крючка, спусковой планки в сборе, переводчика, пружины планки, предохранителя в сборе, рычага предохранителя, оси планки, рукоятки, подпружиненной защёлки магазина.
Планка спусковая предназначена для управления видами стрельбы, устанавливается на оси планки и имеет возможность качания и продольного перемещения на оси. С правой стороны планка имеет длинный и короткий выступы для взаимодействия с разобщителем шептала и ребро для контактирования со спусковым крючком, с левой стороны – паз для сцепления с переводчиком.
Переводчик режимов огня предназначен для установки видов стрельбы путём продольного перемещения сцепленной с ним спусковой планки и фиксируется в трёх положениях в соответствующих канавках сквозного окна корпуса спускового механизма.
Пружина планки располагается на оси планки между спусковой планкой и переводчиком и предназначена для обеспечения требуемого усилия спуска и возвращения в исходное положение спусковой планки, спускового крючка и переводчика.
Предохранитель предназначен для блокирования в

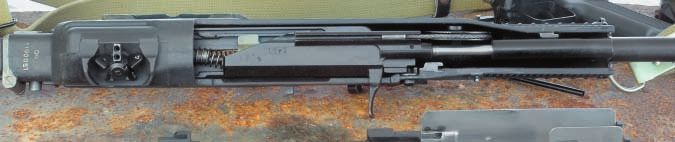

На первый взгляд под крышкой кожуха много непонятного. На самом деле всё логично и поддаётся изучению, а самое главное – всё это работает

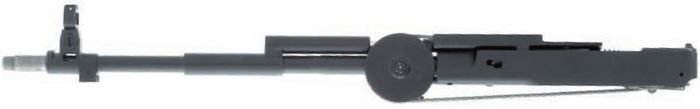

Вид слева на стреляющий агрегат, отделённый от кожуха (без дульного устройства)

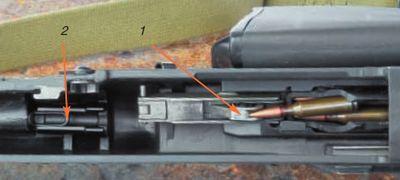

Вид на кожух автомата со снятым стреляющим агрегатом. Мы попытались сымитировать процесс выдвижения патрона из магазина на рычаг подавателя (1). Слева внутри кожуха видна петля (2) пружинного амортизатора стреляющего агрегата

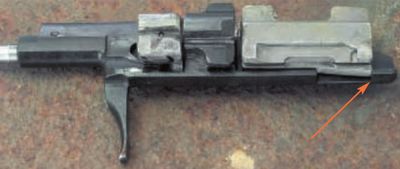

Курок может не только наносить удар по ударнику под действием разжимающейся боевой пружины, но и приходить в крайнее переднее положение будучи сцепленным с затворной рамой. Это необходимо при производстве второго выстрела при стрельбе «двойками» в высоком темпе. Место сцепления курка с затворной рамой показано стрелкой

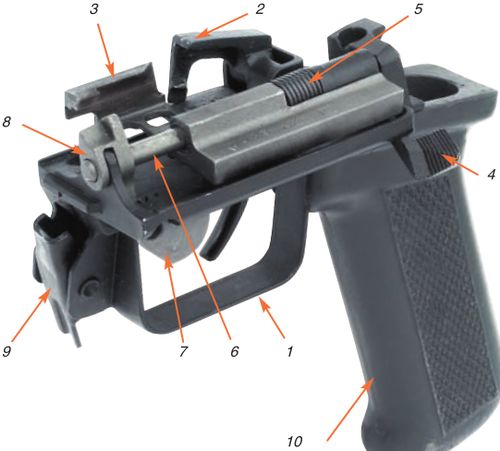

Спусковой механизм: 1 – корпус спускового механизма, 2 – спусковой крючок, 3 – спусковая планка в сборе, 4 – переводчик, 5 – пружина планки, 6 – ось планки, 7 – предохранитель в сборе, 8 – рычаг предохранителя, 9 – защёлка магазина, 10 – рукоятка

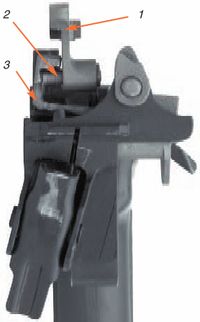

Вид спереди на спусковой механизм и шептало с разобщителем (на фото шептало отделено от затворной рамы). 1 – шептало, 2 – подпружиненный разобщитель, 3 – спусковая планка. Обратите внимание на наклонное положение защёлки магазина. Наклон магазина обусловлен борьбой за минимальный габарит оружия по ширине из-за особенностей конструкции автомата, например наличия выталкивателя
Буферный механизм с боевой пружиной. Когда курок двигается вперед сцепленным с затворной рамой эта пружина работает как дополнительная возвратная
Амортизатор стреляющего агрегата в сборе. Он размещается в трубке в передней части кожуха

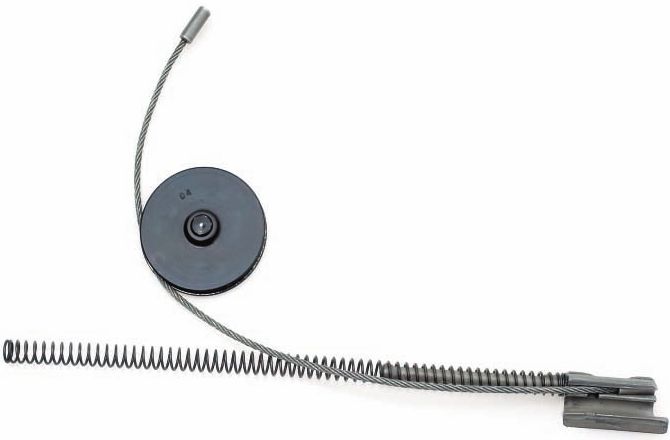

Выталкиватель в сборе с возвратной пружиной затворной рамы и тросом. В собранном оружии трос удерживается и направляется роликом
