Работа автомата
Взаимное положение спускового крючка спусковой планки и разобщителя перед первым выстрелом изменяется в зависимости от выбранного режима огня. 1 – спусковой крючок, 2 – спусковая планка (а – длинный выступ, б – короткий выступ), 3 – разобщитель, 4 – шептало, 5 – курок. :
одиночный огонь – планка в крайнем переднем положении,
отсечка очереди из двух выстрелов – планка в среднем положении;
автоматический огонь – планка в крайнем заднем положении, разобщитель одновременно под коротким и длинным её выступами

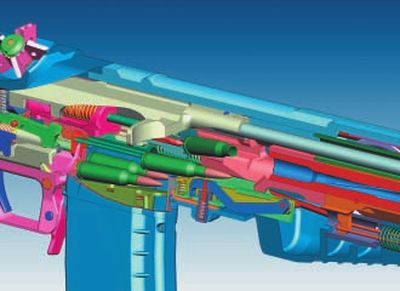

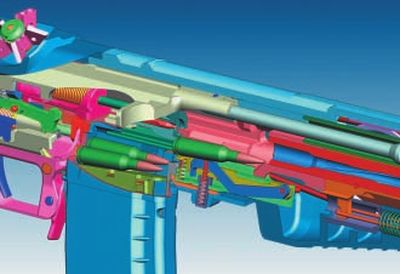

Эти две схемы дают представление о взаимном положении подвижных частей автомата при перезаряжании. На верхней схеме показан момент отражения стрелянной гильзы из ствольной коробки – затворная рама двигается назад, а выталкиватель выдвигает очередной патрон на подаватель. Внизу затворная рама двигается вперёд – затвор готов «снять» патрон с подавателя и дослать его в патронник
Досылание патрона
Досылание патрона в автомате Никонова производится в два этапа. Предварительная фаза досылания осуществляется с помощью выталкивателя и подавателя при откате подвижных частей, заключительная фаза – затвором при накате. Перебег затвора за магазин отсутствует.
Одиночная стрельба из автомата осуществляется с помощью курка.
При автоматической стрельбе из автомата в процессе отката стреляющего агрегата происходит два выстрела: первый выстрел осуществляется курком, второй, для сокращения межциклового времени, осуществляется курком с присоединённой к нему рамой. Третий выстрел и все последующие – снова одним курком в момент под хода стреляющего агрегата в переднее положение. При стрельбе очередью произвольной длины происходит автоматическое переключение темпа стрельбы с высокого на низкий за счёт взаимодействия выступов спусковой планки с разобщителем.
Взаимодействие частей и механизмов при заряжании
При отведении за рукоятку затворной рамы назад, рама через трос тянет вперёд выталкиватель, который выдвигает верхний патрон из магазина на подаватель и устанавливает его перед затвором. Курок при этом встает на шептало. При отпускании рамы подвижные части начинают двигаться вперёд, затвор захватывает выдвинутый патрон и досылает его в патронник.
Рама, взаимодействуя своим винтовым пазом с ромбиком затвора, поворачивает его, и канал ствола запирается. Выталкиватель под действием пружины возвращается в исходное положение.
Автомат заряжен и готов к выстрелу.
Взаимодействие частей и механизмов при стрельбе очередью произвольной длины
Для стрельбы очередью произвольной длины переводчик устанавливается в положение «АВ». При этом переводчик перемещает спусковую планку назад.
Спусковая планка устанавливается
При нажатии на спусковой крючок его боковой выступ нажимает на спусковую планку. Спусковая планка, поворачиваясь на оси, действует на шептало через установленный в нём разобщитель, шептало поворачивается и освобождает боевой взвод курка. Курок под действием боевой пружины энергично накатывается в переднее положение и наносит удар по ударнику, происходит первый выстрел.
Под действием сил, возникающих при выстреле, стреляющий агрегат откатывается внутри кожуха, сжимая пружину амортизатора.
После прохождения пулей газоотводного отверстия в стволе часть пороховых газов устремляется в газовую камеру и отбрасывает затворную раму вместе с курком назад. При этом боковой выступ курка входит в паз рамы и сцепляется с ней, рама, действуя на затвор, отпирает его и открывает канал ствола, затвор извлекает гильзу. Гильза, встречаясь с отражателем, удаляется из оружия. Механизм досылания работает так же, как при заряжании, но ввиду движения стреляющего агрегата назад выталкиватель заходит за очередной патрон в магазине с перебегом.
После удара затворной рамы в заднем положении, она, сцепленная с курком, под действием пружины выталкивателя и боевой пружины накатывается вперёд и, не встречая шептала, инициирует второй выстрел.
Получив импульс от второго выстрела, стреляющий агрегат продолжает, (а затворная рама с курком начинает) двигаться назад, шептало в повёрнутом положении продолжает удерживаться спусковой планкой.
В конце отката агрегата, после второго выстрела, разобщитель выходит из-под длинного выступа спусковой планки, и, поднимаясь вместе с шепталом, возвращается в исходное положение. При накате курок взаимодействует своим скосом с шепталом, выходит из зацепления с затворной рамой и останавливается на боевом взводе шептала. Затворная рама с затвором, завершая досылание патрона в патронник, накатывается без курка.
Стрельба с высокого темпа переходит на низкий.
Стреляющий агрегат после второго выстрела, ударившись в заднем положении о кожух, под действием пружины амортизатора начинает двигаться вперёд. Разобщитель, двигаясь вперёд вместе со стреляющим агрегатом, вступает во взаимодействие сначала с наклонной, а затем с прямой поверхностью короткого выступа спусковой планки и поворачивает (опускает) шептало.
Курок расцепляется с шепталом и, накатившись вперёд, наносит удар по ударнику, происходит третий выстрел.
Стреляющий агрегат начинает движение назад и разобщитель, выйдя из-под прямой поверхности короткого выступа, поднимается по его наклонному участку вместе с шепталом. Затворная рама с затвором также откатывается назад.
В начале наката рамы в переднее положение курок становится на боевой взвод.
После второго выстрела разобщитель взаимодействует только с коротким выступом спусковой планки. Небольшая длина короткого выступа обуславливает то, что разобщитель выходит из-под него и поднимается вместе с шепталом в начале отката агрегата до того момента, когда затворная рама с курком успеет откатиться до заднего положения. Поэтому в начале наката затворной рамы курок становится на боевой взвод и остаётся в заднем положении. Появляется время «ожидания» до срыва курка, пока стреляющий агрегат не выберет ход назад от предыдущего выстрела и, накатившись вперёд, обеспечит через взаимодействие разобщителя со спусковой планкой поворот шептала и срыв курка. Это значительно увеличивает время между выстрелами. Темп стрельбы после второго выстрела становится низким.
