Апгрейд, ремонт и обслуживание компьютера

Ватаманюк Александр

Сканер – устройство, с помощью которого можно автоматизировать перенос текстовой и графической информации в компьютер практически с любого источника. Как правило, в качестве источника выступает лист бумаги, журнал, книга, слайд, фотопленка и т. д.

За все время существования сканера сменилось много технологий и способов сканирования. На сегодняшний день наибольшее распространение среди домашних и офисных пользователей получили планшетные сканеры.

К планшетным сканерам (рис. 10.4) относятся сканеры, в которых сканирующая головка перемещается вдоль оригинала с помощью двигателя. Как и у копировальных

аппаратов, у таких сканеров есть крышка с отражателем, что позволяет сканировать самые разнообразные объекты.

Рис. 10.4. Планшетный сканер

Обычно планшетный сканер предназначен для сканирования листов формата А4, но есть сканеры и больших размеров. Многие сканеры оснащаются специальным слайд-адаптером, который превращает сканер в слайд-сканер, что позволяет сканировать фотопленку.

Несмотря на обилие моделей, их классифицировать можно по нескольким признакам.

• Возможность оцифровки цветного изображения.

• Способ формирования изображения.

• Особенности использования (тип механизма или его отсутствие).

• Максимальное разрешение и способ подключения к компьютеру.

Разрешение сканирования у большинства сканеров колеблется от 100–150 до нескольких тысяч точек на дюйм. Здесь стоит различать оптическое и интерполяционное разрешение. Первое является прямым следствием аппаратных возможностей оптики сканера. Второе – результат применения программной интерполяции соседних точек, что позволяет получить разрешение на порядок выше, однако качество изображения при этом достаточно низкое. По понятным причинам наибольшую ценность имеет именно оптическое разрешение: чем оно выше, тем лучше сканер и качество сканирования.

Планшетные сканеры, как правило, имеют разрешение не менее 600 dpi, обычно около 1200. У хороших планшетных сканеров эта цифра достигает 2400, 4800 dpi и более.

Разрешение должно соответствовать задачам, для которых предназначен сканер. Чтобы сканировать фотографии и сохранять их в виде рисунков, дабы потом просматривать на мониторе, вполне достаточно и 600–1200 точек на дюйм. Для распознавания текста больше 600 тоже не нужно. Если вы хотите сканировать, чтобы потом сделать копию на принтере, то, как бы высоко ни было разрешение у сканера, все упрется в то разрешение, с каким способен печатать принтер.

Часто разрешение по горизонтали и вертикали неодинаково. Меньшая цифра, как правило, обозначает шаг двигателя, а большая – разрешение сканирующего элемента. Например, 1200 x 600 dpi означает, что датчик способен отсканировать оригинал с разрешением 1200 dpi, а шаг двигателя, который перемещает этот датчик, ограничен 1/600 дюйма.

Один из старых способов подключения сканера – параллельный порт LPT. Очень большой недостаток такого подключения – низкая скорость передачи данных от сканера к компьютеру, поэтому сканеры с интерфейсом LPT практически не встречаются.

Современный способ подключения – высокопроизводительная USB-шина спецификации 2.0. В настоящее время он является самым выигрышным, так как USB-порт имеется на всех современных материнских платах и практически все выпускаемые сейчас сканеры могут подключаться к USB.

Еще

один вариант – SCSI-интерфейс. Обычно SCSI-сканеры продаются со своими контроллерами (и поэтому стоят дороже, чем сканеры с USB), но иногда можно купить и без него. Последний вариант оптимален, когда у вас уже есть SCSI-контроллер, так как второй вряд ли понадобится, и не надо платить лишние деньги. Если в комплекте идет свой контроллер, то он является упрощенной версией настоящего SCSI-контроллера и, как правило, не получится подключить к нему что-нибудь, кроме сканера (а зачастую и сканера только этой модели или, что реже, сканера только этой фирмы).

В последнее время можно встретить сканеры, подключаемые к FireWire-порту. Вэтом случае используется либо интегрированный в материнскую плату FireWire-контроллер, либо контроллер, устанавливаемый в PCI-слот.

Если вы решили модернизировать свой сканер или просто приобрести новое устройство, то выбирайте такую модель, которая обеспечит не только высокое качество сканирования, но и высокую скорость сканирования, что иногда оказывается гораздо более важно. Что касается интерфейса подключения, то лучше выбирать модели с USB-подключением, поскольку это делает его более универсальным и, в случае надобности, позволяет легко подключить его к другому компьютеру.

Подключение сканера не вызывает никаких проблем. Все, что вам нужно сделать, – подключить его к компьютеру одним из предусмотренных для этого способов и установить драйвера. В случае со SCSI-сканером вам дополнительно придется установить в свободный PCI-слот контроллер, идущий в комплекте со сканером.

Глава 11

Модем

Слово «модем» является сокращением от слов «модулятор» и «демодулятор».

Модем (рис. 11.1) представляет собой устройство для обеспечения связи компьютера с другим модемом с последующим обменом информацией между ними, которая в свою очередь контролируется одной из компьютерных программ связи. Обмен информацией между модемом и компьютером происходит на цифровом уровне, в то время как соединение модемов может осуществляться как по аналоговой, так и по цифровой линии.

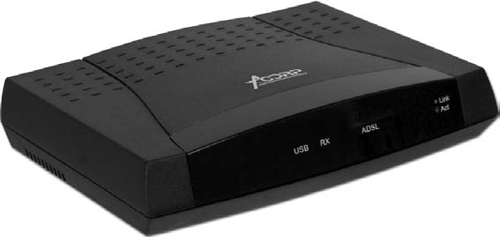

Рис. 11.1. Модем

Модем состоит из процессора, памяти, аналоговой части, ответственной за сопряжение модема с телефонной сетью, и контроллера, который всем управляет.

Обмен информации обычно происходит по телефонной линии (аналоговой или цифровой) в диапазоне частот 300–3400 Гц. Аналоговый сигнал преобразуется достаточно просто – с определенной частотой замеряются его характеристики и записываются в цифровой форме по определенному алгоритму. Соответственно в обратной последовательности идет преобразование цифровой информации.

Модемы можно подразделить на два типа: внутренние и внешние. Внутренние представляют собой плату расширения, которая обычно вставляется в PCI-слот. Внешние – готовое решение с необходимым набором входов и выходов для подключения к нему телефонной линии и шнура, по которому происходит обмен информации с компьютером.

Скорость современных аналоговых модемов достигает 56 Кбит/с. Это, в принципе, их теоретический предел, что в первую очередь связано с характеристиками телефонной линии.
