Для закрепления материала попробуйте начертить несколько линий и прямоугольников, используя кнопки соответствующих методов отрисовки. Рисование полилиний будет рассмотрено ниже.
Построение дуг, окружностей и эллипсов
Переход в режим построения дуг, окружностей и эллипсов осуществляется щелчком на кнопке Arc/Circle (Дуга/окружность)
в разделе Document (Документ) палитры ToolBox (Палитра инструментов). На палитре Info Box (Информационная палитра) появятся соответствующие элементы управления (рис. 3.8).
Рис. 3.8.
Как видите, отличие заключается только в методах построения и виде кнопки для вызова окна параметров отрисовываемых элементов. Щелчок на кнопке Settings Dialog (Окно настроек)
открывает окно Arc/Circle Default Settings (Установки параметров дуги/окружности по умолчанию), практически не отличающееся от окна Line Default Settings (Установки параметров линии по умолчанию) (см. рис. 3.2).
Черчение дуг и окружностей имеет особенности, связанные с большей сложностью формы этих элементов по сравнению с линией. Если для построения прямой достаточно указать координаты ее конечных точек, то для создания, например, дуги этого недостаточно. По этой причине методов построения дуг, окружностей и эллипсов больше, и последовательность действий при выполнении этих операций несколько сложнее.
Для черчения дуг и окружностей нажмите и удерживайте кнопку
Внешний вид этой кнопки может отличаться от указанного. Это зависит от установленного в данный момент метода построения. После щелчка появятся три кнопки, с помощью которых пользователь может выбрать необходимый метод построения (рис. 3.9).
Рис. 3.9. Выбор метода построения дуг и окружностей
Совет
Если после щелчка на кнопке
кнопки выбора метода построения не появились, то повторите операцию, задержав левую кнопку мыши в нажатом положении на некоторое время. Применяйте этот метод во всех подобных случаях.
ArchiCAD предоставляет три метода построения дуг и окружностей:
•
– указанием центра, радиуса, начальной и конечной точек;
•
– заданием трех произвольных точек;
•
– указанием двух касательных и точки.
Рассмотрим подробно эти способы.
Для построения дуги или окружности по центру, радиусу и конечным точкам выберите первый метод построения, щелкнув на кнопке
и выполните следующие действия.
1. Укажите центр дуги (окружности), щелкнув кнопкой мыши в свободном месте рабочего поля. В указанном месте появится маркер в виде косого
2. Переместив указатель мыши на необходимое расстояние, определите радиус дуги (окружности). В процессе перемещения от маркера центра до указателя мыши тянется «резиновая нить», отображающая текущее положение радиуса, а также отрисовывается окружность данного радиуса. Синхронно с указателем мыши перемещается полупрозрачное табло, в котором отображается текущая длина радиуса (рис. 3.10).
Рис. 3.10. Определение радиуса дуги (окружности)
3. Щелкните кнопкой мыши в точке, в которой должен находиться конец радиуса. Указанная точка будет одновременно начальной точкой отрисовываемой дуги (окружности) (рис. 3.11).
Рис. 3.11. Фиксирование начальной точки дуги (окружности)
4. Если необходимо построить окружность, то щелкните кнопкой мыши в той же точке. Поскольку у окружности начальная и конечная точки совпадают, то на этом построение окружности заканчивается.
Совет
Если вы хотите построить окружность, но случайно сдвинули указатель мыши и система перешла на построение дуги, то просто верните указатель мыши в начальную точку дуги так, чтобы на экране отобразилась полная окружность, и щелкните кнопкой мыши еще раз.

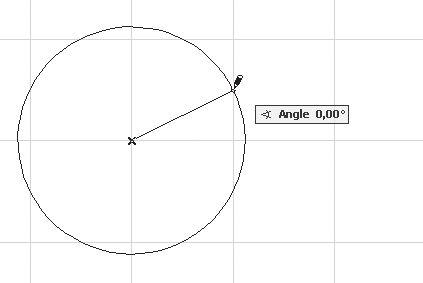

5. Если вы хотите получить дугу, то продолжаем процесс построения. Укажите положение конечной точки дуги перемещением указателя мыши. В процессе выполнения операции текущее положение будет динамически отображаться на экране. Синхронно с указателем мыши перемещается и табло с текущим значением угла дуги (рис. 3.12).
Рис. 3.12. Определение конечной точки дуги
6. Щелкните кнопкой мыши для фиксации конечной точки дуги. В рабочем поле будет вычерчена дуга с параметрами, установленными с помощью элементов управления палитры Info Box (Информационная палитра) или диалогового окна Arc/Circle Default Settings (Установки параметров дуги/окружности по умолчанию) (рис. 3.13).
Рис. 3.13. Результат построения дуги
Для построения дуги или окружности по трем точкам выберите второй метод построения, щелкнув на кнопке
и выполните следующие действия.
1. Укажите начальную точку дуги (окружности), щелкнув кнопкой мыши в свободном месте рабочего поля. В указанном месте появится маркер в виде косого креста.
2. Переместите указатель мыши в место нахождения второй точки дуги (окружности). В процессе перемещения от маркера центра до указателя мыши тянется «резиновая нить», соединяющая первую точку и текущее положение второй точки дуги.
3. Щелчком кнопки мыши укажите вторую точку дуги (окружности). Две точки будут соединены точечной линией.
4. Переместите указатель мыши в место нахождения третьей точки дуги (окружности). В процессе перемещения будет отрисовываться окружность, определяемая текущим относительным положением трех точек. Синхронно с указателем мыши перемещается полупрозрачное табло, на котором отображается текущее расстояние между второй и третьей точками и угол между отрезком, соединяющим первую и вторую точки, и отрезком, соединяющим вторую и третью точки (рис. 3.14).
