• Drawing Manager (Диспетчер чертежей) – предназначена для работы с внешними чертежами.

• Check Markers (Контроль маркеров) – содержит элементы управления для контроля за присутствием в проекте маркеров, не связанных с имеющимися объектами.

В четвертой области рассматриваемого меню сгруппированы команды, которые вызывают палитры с вспомогательными инструментами для работы с проектом.

• Trace & Reference (Совместный просмотр) – элементы этой палитры предназначены для управления одновременным отображением двух видов.

• Favorites (Избранное) – служит для управления

списком сохраненных комбинаций инструментов и их параметров.

• Mark-Up Tools (Инструменты пометки) – используется при коллективной работе. Позволяет помечать объекты проекта для исправления ошибок или обсуждения возникших вопросов.

• Profile Manager (Диспетчер профилей) – содержит инструменты для создания и редактирования профилей конструкционных элементов.

В последней области меню расположены команды активизации следующих палитр.

• Element Information (Информация об элементе) – отображает сведения о выделенных элементах и позволяет, помимо обычного просмотра, сохранить их в файл или вывести на печать (рис. 2.10).

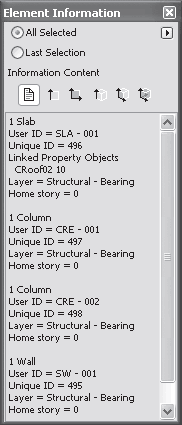

Рис. 2.10. Палитра информации об элементах

• Quick Layers (Быстрая настройка слоев) – позволяет быстро изменять состояние слоев без открытия основного инструмента управления слоями – диалогового окна Layer Settings (Параметры слоев). Слои – один из наиболее мощных механизмов управления видимостью объектов проекта – будут рассмотрены в гл. 7.

• Selections (Выбранное) – содержит элементы управления сохраненными комбинациями объектов. Чтобы неоднократно редактировать группы выделенных объектов, ArchiCAD предоставляет пользователю возможность сохранять такие группы под определенными именами и выбирать их при необходимости из общего списка с помощью одного щелчка кнопкой мыши.

• Coordinates (Координаты) – предназначена для отображения информации о текущих координатах указателя мыши. С помощью инструментов этой палитры можно установить точку начала координат, переключить режим отображения конструкторской сетки, выбрать параметры привязки объектов к другим поверхностям или плоскостям (рис. 2.11).

Рис. 2.11. Палитра Coordinates (Координаты)

• Control Box (Палитра управления) – содержит вспомогательные средства для черчения. По умолчанию палитра открывается в компактном виде: из группы связанных кнопок видна только одна, имеющая изображение стрелки в правом нижнем углу, а все остальные кнопки появляются после ее нажатия (рис. 2.12).

Рис. 2.12. Control Box (Палитра управления)

В контекстном меню палитры доступна команда Extended Control Box (Расширенная палитра управления), позволяющая отобразить все кнопки групп одновременно (рис. 2.13).

Рис. 2.13. Extended Control Box (Расширенная

палитра управления)

• Library Loading Report (Отчет о загрузке в библиотеку) – содержит элементы управления процессом загрузки библиотечных объектов: отображает состояние процесса загрузки веб-объектов и имена файлов частей библиотеки, с которыми возникли проблемы.

Настройка рабочей среды

В этой главе уже рассказывалось о том, как изменять параметры рабочей среды (в разделе о сочетаниях клавиш и панелей инструментов), но не объяснялся принцип, на котором основана настройка рабочей среды ArchiCAD.

Как вы уже могли понять, основные настройки рабочей среды выполняются в диалоговом окне Work Environment (Рабочая среда). В древовидном списке этого окна видно, что его верхний узел называется Work Environment Profiles (Профили рабочей среды) (рис. 2.14). Этот узел включает в себя шесть узлов второго уровня, имеющих в своем названии слово Schemes (Схемы). Узлы схем, в свою очередь, содержат настройки отдельных элементов рабочей среды.

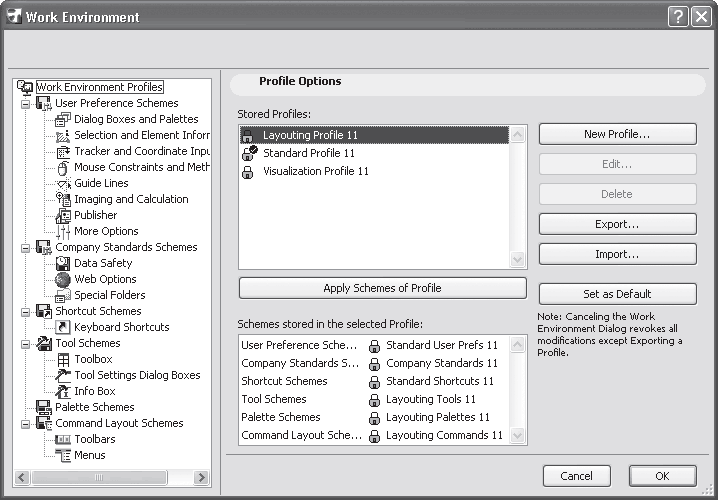

Рис. 2.14. Структура параметров рабочей среды

Таким образом, можно проследить иерархическую структуру параметров: отдельные параметры рабочей среды включаются в схемы, а схемы включаются в профили.

Чтобы успешно работать в ArchiCAD, не требуется создавать собственные схемы и профили, можно просто изменять текущие параметры по мере необходимости. Однако возможность сохранения именованных схем и профилей может быть полезной руководителям проектов, командам проектировщиков и отдельным пользователям, которым по работе необходимо периодически изменять набор текущих инструментов.

Схемы

Параметры рабочей среды хранятся в шести схемах:

• User Preference Schemes (Пользовательские схемы) – пользовательские настройки, относящиеся к следующим областям рабочей среды:

• Dialog Boxes and Palettes (Диалоговые окна и палитры);

• Selection and Element Information (Выделенные объекты и сведения об элементах);

• Tracker and Coordinate Input (Отображение и ввод координат);

• Mouse Constraints and Methods (Настройки мыши);

• Guide Lines (Направляющие);

• Imagine and Calculation (Визуализация и вычисления);

• Publisher (Публикация);

• More Options (Прочее);

• Company Standards Schemes (Схемы стандартов компании) – параметры, обычно являющиеся стандартами компании. Сюда относятся параметры безопасности данных, параметры Интернета и настройки специальных папок;

• Shortcut Schemes (Схемы сочетаний клавиш) – назначенные пользователем сочетания клавиш, связанные с командами ArchiCAD;

• Tool Schemes (Схемы инструментов) – параметры палитр Toolbox (Инструменты) и Info Box (Информационная палитра);
