– Определить отверстие на участке
– команда создает прямоугольные отверстия в земной поверхности (земельном участке). С помощью данной функции можно организовать входы в различные полуподвальные помещения и пр. при условии, что вокруг дома уже создан рельеф местности.
– Установить отметку высоты
– после вызова команды указывается точка, затем в появившемся окне задается высота данной точки.
С помощью перечисленных команд вы можете формировать различные особенности ландшафта вокруг разрабатываемого здания (такие,
• Система ArCon, кроме организации ландшафта, предлагает ряд функций для формирования рельефа. Все они собраны в вариантной кнопке (рис. 1.45) и позволяют создавать следующие особенности рельефа:
– подъезд – штучно сформированное ровное возвышение (к примеру, въезд в гараж);
– холмы;
– плато;
– кромки (обрывы);
– желоб;
– валы;
– плавные подъемы и впадины;
– угловые возвышенности.
Рис. 1.45. Макрокоманды формирования рельефа
• Группа кнопок Вспомогательная геометрия открывает доступ к командам построения обычных геометрических примитивов и фигур, которые потом могут использоваться в качестве привязки при построении более сложных объектов. Эта группа включает следующие команды:
– Вспомогательная прямая
– Вспомогательный отрезок
– Вспомогательный прямоугольник
– Вспомогательная окружность
– Вспомогательный эллипс
• С помощью команды Вставить текст
вы можете размещать на листе плана произвольный текст.
• Вариантная кнопка Размеры позволяет проставлять на плане размеры различных типов (рис. 1.46).
Рис. 1.46. Вариантная кнопка для проставления размеров
• Определение разреза
– после вызова этой команды в плане необходимо указать начальную и конечную точку линии разреза. Если при этом на горизонтальной панели инструментов нажата кнопка Разрезы показать/скрыть, то на чертеже сразу появится прямоугольная область с разрезом, выполненным по указанной линии (см. рис. 1.16).
• Редактировать стены
– данная команда является оболочкой для группы команд редактирования стен, открывающихся при ее вызове на дополнительной вертикальной панели. С помощью этих команд вы сможете легко удлинять, соединять, разбивать и перемещать уже построенные в проекте стены.
Большинство команд вертикальной панели инструментов в режиме конструирования дублируются командами меню Вставить.
В режиме дизайна состав вертикальной панели инструментов совсем другой.
• Выбор объекта
– назначение
• Выбрать все

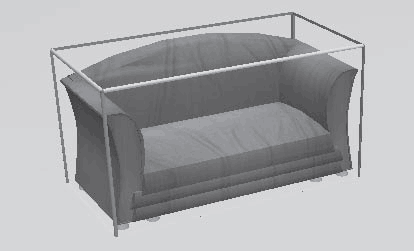

– команда выделяет все объекты, присутствующие в трехмерной сцене (здесь подразумеваются именно объекты интерьера и экстерьера, но не архитектурные элементы). При выделении 3D-объекта вокруг него отрисовывается зеленый габаритный параллелепипед (рис. 1.47).
Рис. 1.47. Выделенный трехмерный объект
• Группировать
– команда объединяет выделенные объекты плана в группу. При этом объединенный элемент (группа) перемещается, редактируется и масштабируется как единый объект. Габаритный параллелепипед для группы охватывает все входящие в нее объекты. Кнопка активна только в случае, когда в окне трехмерного представления выделено не менее двух отдельных объектов.
• Отменить группировку
– разбивает выделенную группу на составляющие (отдельные объекты).
• Копировать
– эта группа команд содержит две кнопки, первая из которых запускает команду копирования выделенного объекта, а вторая позволяет создавать массив из копий объекта.
• Удалить
– удаление выделенного объекта со сцены.
• Группа кнопок для вращения относительно ортогональных осей представлена тремя вариантными кнопками, каждая из которых отвечает за вращение выделенного объекта или группы вокруг соответствующей координатной оси (Z, X или Y). Все вариантные кнопки имеют одинаковый состав и внешний вид (рис. 1.48).
Рис. 1.48. Вариантная кнопка для вращения выделенного объекта
Как видите, команды данной группы кнопок позволяют поворачивать трехмерный объект на угол 90°, 45° или 30°, а также свободно вращать вокруг координатной оси.
Примечание
В системе ArCon принято, что для всех объектов в нормальном положении ось Z направлена вверх.
• Одна из команд (а именно для наиболее часто применяемого вращения вокруг оси, нормальной к фундаменту) вынесена отдельно. Эта команда называется Произвольное вращение вокруг оси Z. В одной группе с ней находится команда Произвольное вращение (рис. 1.49), которая предоставляет возможность свободного вращения выделенного объекта в пространстве.
Рис. 1.49. Группа команд для вращения вокруг оси Z и для произвольного пространственного вращения
• Выбранные объекты/группы в позицию загрузки
– нажатие этой кнопки переводит все выбранные объекты трехмерной сцены в начальную позицию (то есть в такую позицию, в которую эти объекты были первоначально установлены сразу после вставки из каталога объектов).
• Зеркально
– с помощью данной функции вы можете выполнить зеркальное отображение объекта или группы объектов.
