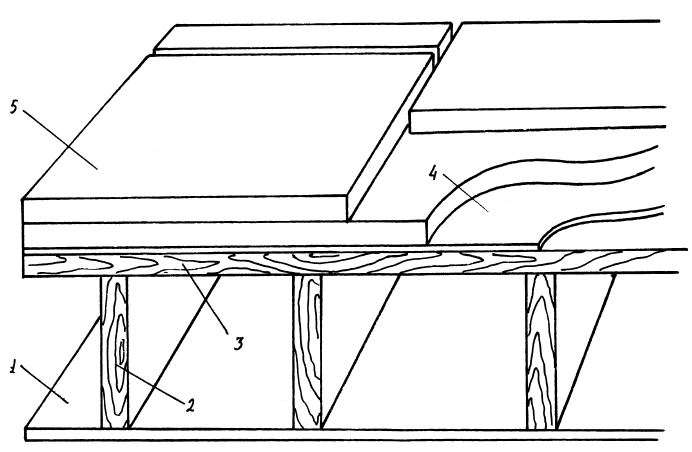

(Рис. 38) Утепление крыши снаружи.

Так как процедура устройства теплоизоляции может повредить конструкцию кровли, то осуществлять ее следует с осторожностью. Необходимо помнить, что очень велика опасность того, что несущая конструкция не выдержит вес кровельных материалов, а само кровельное покрытие даст течь.

Внутренне утепление плоской крыши является наиболее оптимальным решением вопроса теплоизоляции. Процесс устройства данного вида теплоизоляции не труден, главное в нем все

заранее продумать и рассчитать. Особенно это касается вопроса размещения осветительных приборов.

В качестве основных материалов вам потребуются огнестойкие пенополистирольные плиты толщиной 25 мм.

Для устройства теплоизоляции вам потребуется привинтить к потолку через каждые 40 см планки 4 из мягкой древесины. Первая планка крепится вдоль любой стены, расположенной перпендикулярно брусьям несущей конструкции 2, вторая планка – вдоль противоположной стены. Пенополистирольная плита 5 клеится встык к первой планке (на специальный клей или мастику). Затем крепится следующая планка и клеится вторая теплоизоляционная плита. Путем чередования планок и плит утепляется весь потолок. После полной укладки теплоизоляционных плит к ним крепится полиэтиленовая пленка 6. Для придания внутреннему виду чердачного помещения аккуратности, к планкам 4 крепятся декоративные панели 7. В качестве крепежных деталей используются оцинкованные гвозди.

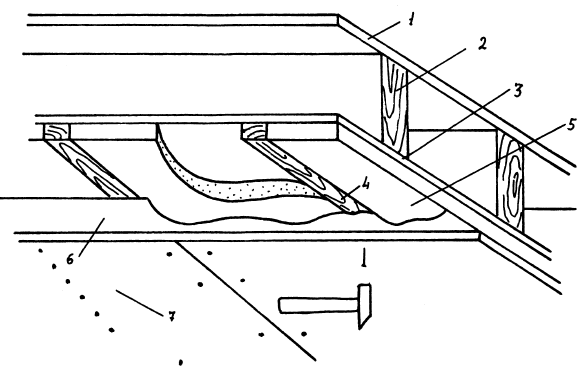

(Рис. 39) Внутренне утепление плоской крыши.

Утепление пола чердака не требует одновременного утепления скатов крыши. Так как само чердачное помещение не утеплено, хоть и ограждено скатами крыши, оно как бы выполняет роль переходного помещения, своего рода «тамбура» между низкой наружной температурой и более высокой внутренней. При такой разнице температур и таком утеплении значение пароизоляционного слоя не велико. Теплоизоляционный материал укладывается между брусьями стропильной конструкции. При этом важно не допустить того, чтобы были закрыты вентиляционные отверстия, расположенные на карнизе. Во избежание этого, обычно между брусьями чердачного перекрытия, вдоль карнизных свесов крепят фанерные или картонные полоски либо задерживающие планки.

Для утепления чердачного пола рулонным теплоизолятором необходимо: заделать специальной мастикой или пеной все щели в потолке вокруг труб; между двумя брусьями уложить рулон теплоизоляции и начать раскатывать его в направлении от одного карниза к другому, плотно прижимая его к укладываемой поверхности (но не продавливая).

Для утепления чердачного перекрытия сыпучими теплоизоляционными материалами требования аналогичны изложенным выше. Теплоизоляционный материал насыпается между брусками и при помощи планки разравнивается, чтобы получился слой одной толщины.

В случае устройства в помещении мансарды или жилого чердачного пространства, необходимо утепление скатов. При этом, утепляя скаты крыши, превращая чердачное перекрытие в перекрытие междуэтажное, не нужно его утеплять, не нужно изолировать основное помещение от мансарды. Особое внимание здесь необходимо обратить на качество пароизоляционного слоя. В качестве материалов для изоляции скатов крыши лучше всего использовать жесткие или полужесткие теплоизоляционные плиты прямоугольной и клиновидной формы.

Прежде всего необходимо провести необходимые замеры и подготовить теплоизоляционные плиты необходимой толщины и ширины. Ширина изоляционных плит должна на 1 см превышать расстояние между стропилами, а их толщина – на 2–5 см меньше высоты сечения

стропильных ног. Дополнительный 1 см по ширине необходим для лучшей стыковки плит у стропильных ног. Толщина теплоизоляционного слоя выбирается так, чтобы между ним и кровельным покрытием оставался зазор 2–5 см, который обеспечит достаточную циркуляцию воздуха.

Чтобы теплоизолировать карнизы берут две длинные полосы фанеры и по ним утеплитель спускают к карнизному свесу. Затем фанерные планки укладываются в проем между стропильными ногами до их упора нижними концами в карнизную доску. При этом также оставляют зазор 2–5 см для циркуляции воздуха. Теплоизоляционная плита спускается по уложенным таким образом планкам.

Теплоизоляционные плиты укладываются по всей крыше. Оставшиеся куски теплоизоляционного материала используют при подгонке основных плит, для теплоизоляции конька, дверных и оконных проемов, дымовых труб и т. п. Следующим этапом работы является укладка на внутреннюю поверхность теплоизоляционного слоя полиэтиленовая пленка. Пленка должна быть толщиной не менее 0,2 мм, она натягивается на изоляционный слой плит и крепится к плитам скобами. Отдельные полосы пленки укладываются внахлест с последующей герметизацией стыков клеющей лентой. Пленка необходима для обеспечения пароизоляции, если где-нибудь будет допущен разрыв пленки, то пароизоляция будет нарушена.

После укладки тепло и пароизоляционных слоев, внутреннее пространство отделывается декоративными плитами, которые прибиваются или привинчиваются к стропильным ногам.

Таким образом, только при соблюдении технических требований при выполнении теплоизоляции, гидроизоляции, пароизоляции может быть обеспечена нормальная работа всех элементов крыши и долговечность конструкций.

Строительство мансарды

Слово мансарда французского происхождения. История его возникновения связана с 1630 г., когда французский архитектор Франсуа Мансар впервые использовал чердачное помещение для жилых целей. Такой чердачный этаж по его имени и получил название – мансарда.

Мансарда – это эксплуатируемая часть здания, ограждающие конструкции которого одновременно выполняют функции крыши.

В соответствии со СНиП 2.08.01–89 «Жилые здания» – «Этаж мансардный (мансарда) – этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа». Таким образом мансардный этаж – это этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностями наклонной или ломаной крыши.

Мансардный этаж может занимать всю площадь здания, либо его часть, но, как правило, в пределах лежащих ниже стен базового здания. Архитектурно-планировочные решения могут иметь широкий диапазон, а помещения – любую площадь и конфигурацию.

Устройство мансарды в крыше имеет ряд неоспоримых преимуществ. Оно позволяет наиболее оптимально использовать жилую площадь, значительно экономя пространство, да и средства, затраченные на строительство. Переоборудование неиспользуемого пространства холодного чердака позволяет получить дополнительную жилую площадь, повысить комфортабельность дома или квартиры, а во многих случаях может стать хорошей альтернативой смене жилья, например, при рождении в семье еще одного ребенка. Кроме того, наличие мансарды улучшает эстетический вид здания, красивая необычная мансарда придает своеобразный стиль, как городскому зданию, так и коттеджу. При устройстве мансарды эффективно решается целый комплекс задач:
