Криволинейные участки гнутоклееных рам (рис. 28) при отношении h/r >= 1/7 (h – высота сечения, r – радиус кривизны центральной оси криволинейного участка) следует рассчитывать на прочность по формуле
N/FНТ <= RC
где RC – расчетное сопротивление древесины сжатию вдоль волокон;
– коэффициент продольного изгиба, определяемый согласно вышеприведенным формулам;
FНТ – площадь нетто поперечного сечения элемента;
FРАС – расчетная площадь поперечного сечения элемента, принимаемая равной:
в
kкв = (1–0,5h/r)/(1–0,17h/r)
а при проверке напряжений по наружной кромке – на коэффициент kкн:
kкв = (1+0,5h/r)/(1+0,17h/r)
Расстояние z от центральной оси поперечного сечения до нейтральной оси следует определять по формуле
z = h2/12r

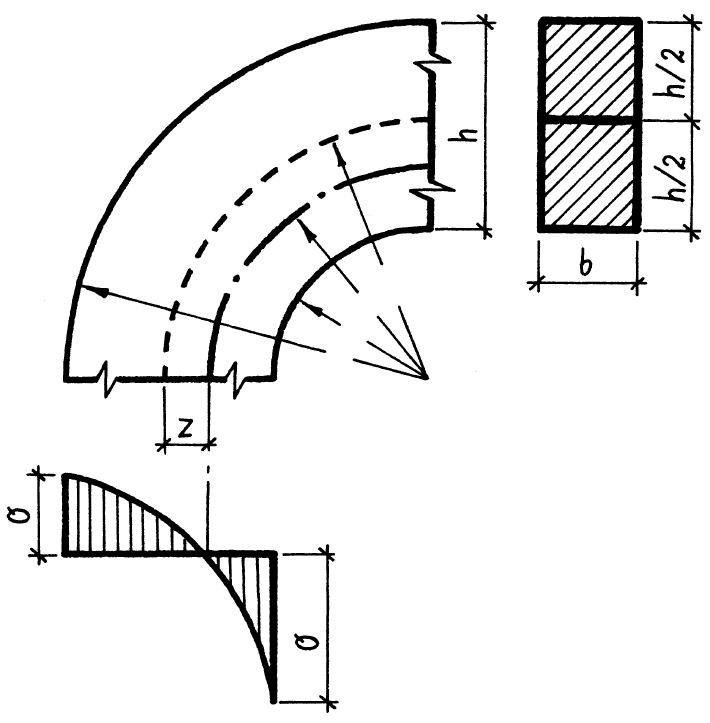

(Рис. 28) Расчетная схема к определению напряжений в криволинейной части гнутоклееных рам.
Свод – пространственная конструкция, перекрытие или покрытие сооружений, имеющее геометрическую форму, образованную выпуклой криволинейной поверхностью. Под нагрузкой свод подобно арке работает преимущественно на сжатие, передавая на опоры вертикальные усилия, а также во многих типах свода и горизонтальные (распор) усилия. Простейшим и наиболее распространенным является цилиндрический свод, опирающийся на параллельно расположенные опоры (стены, ряды столбов, аркады и т. п.). В поперечном сечении он представляет собой часть окружности эллипса, параболы и др. Два цилиндрических свода одинаковой высоты, пересекающиеся под прямым углом, образуют крестовый свод, который может опираться на свободностоящие опоры (столбы) на углах. Части цилиндрического свода – лотки, или щёки, опирающиеся по всему периметру перекрываемого сооружения на стены (или арки, балки), образуют сомкнутый свод. Зеркальный свод отличается от сомкнутого тем, что его верхняя часть (плафон) представляет собой плоскую плиту. Производной от свода конструкцией является купол. Отсечением вертикальными плоскостями частей сферической поверхности купола образуется купольный (парусный) свод (свод на парусах). Многочисленные разновидности основных конфигураций свода определяются различием кривых их сечений, количеством и формой распалубок и пр. (своды стрельчатые, ползучие, бочарные, сотовые и др.). Древнейшими являются так называемые ложные своды, в которых горизонтальные ряды кладки, нависая один над другим, не передают усилий распора. В IV–III тыс. до н. э. в Египте и Месопотамии появились цилиндрические своды, заимствованные архитектурой Древнего Рима, где также возводились сомкнутые и крестовые своды. В Византии применялись цилиндрические, парусные, крестовые своды, в частности при строительстве крестово-купольных храмов. В архитектуре Азербайджана, Индии, Китая, Средней Азии и Ближнего Востока обычно использовались стрельчатые своды. В Западной и Северной Европе в Средние века получили распространение крестовые своды, которые в готическом зодчестве приобрели стрельчатый характер и основной конструктивный элемент – нервюру. С древности своды выполнялись преимущественно из природного камня и кирпича. Величина прочности камня на изгиб ограничивала ширину пролета в стоечно-балочной конструкции примерно на 5 м. Применение сводов (в которых камень, работая не на изгиб, а на сжатие, обнаруживает более высокую прочность) позволило значительно увеличить размер пролетов. Со второй половины XIX в. своды нередко создавались на основе металлических конструкций. В XX в. появились различные типы монолитных и сборных железобетонных тонкостенных сводов-оболочек сложной конструкции, предназначенных для покрытий зданий и сооружений с большими пролетами. С середины XX в. распространяются также деревянные клееные сводчатые конструкции.
Для обеспечения отвода атмосферных осадков крыши всех типов выполняются циклонами. В зависимости от уклона крыши называются скатными или плоскими. Плоскими считаются крыши уклоном менее 15. Обычно их используют для устройства террас, открытых площадок, веранд, эксплуатируемых крыш (солярий, сад на крыше и т. п.), то есть при устройстве бесчердачных крыш.
При скатных крышах с уклоном более 35
Типы крыш зависят в основном от формы здания и материала кровли. Наиболее распространенная форма крыши в малоэтажном строительстве – двухскатная. К двухскатной относится также ломаная крыша, хотя конструктивное исполнение и объектно-планировочное решение принципиально отличается от прямолинейной двухскатной крыши. Прямолинейная двухскатная крыша может быть как с обычным чердаком, так и с мансардой, а ломаная скатная крыша специально предназначена для устройства под ней мансарды, так как ломаная форма увеличивает используемую площадь с приемлемой высотой, но усложняет конструкцию стропил, увеличивается расход материалов и трудоемкость исполнения.
При пересечении скатов крыши между собой образуются ребра (выпуклые) или ендовы (разжелобки), которые являются наиболее уязвимыми для дождевых и талых вод, наиболее труднозаделываемыми местами крыши, особенно ендовы. Поэтому всегда следует стремиться к наиболее простой форме крыши, с минимальным числом скатов. Уклоны всех скатов целесообразно делать одинаковыми.
Вальмовая крыша не имеет фронтонов и за счет этого экономичнее двухскатной по расходу стеновых материалов. Однако сооружение такой крыши вызывает усложнение стропильной системы, повышается трудоемкость работ, требует высокой квалификации.
Шатровая крыша – это четырехскатная вальмовая крыша над квадратным (в плане) зданием, и поэтому обладает теми же достоинствами и недостатками. Еще более сложная в изготовлении крыша – многощипцовая (трех– или четырехщипцовая) крыша, устраиваемая на зданиях с пристройками, с боковым освещением мансард, с устройством фронтонов над входом. Сложность создают ендовы, возникающие на стыках скатов. Особенно трудоемки кровельные работы, хотя такая крыша выглядит красиво.
Односкатные, опирающиеся на две наружные стены разной высоты. Чаще всего она используется на вспомогательных зданиях, сооружениях простой конструкции, производственных или складских корпусах. Скат крыши, как правило, обращают к наветренной стороне, защищая тем самым здание от ветра, дождя и снега. Эти крыши относятся к разряду самых экономичных и удобных. Они позволяют максимально использовать внутреннее пространство здания и могут служить потолком в хозяйственных постройках (гаражах, сараях, банях и т. д.), не требующих его строгой горизонтальности. Основная область применения данного типа крыши – вспомогательные здания, сооружения простой конструкции, производственные или складские корпуса.

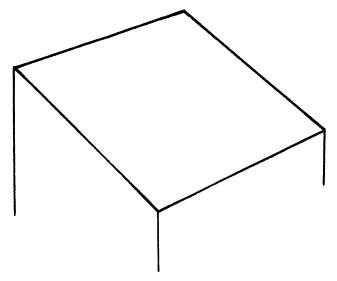

(Рис. 29) Односкатная крыша.
Двухскатные, опирающиеся на две наружные стены равной высоты, крыши. Двухскатная крыша состоит из двух скатов, направленных в противоположные стороны. Треугольные торцовые стены, образующиеся при этой форме, называются щипцами и фронтонами. Этот вид является самой распространенной классической конструкцией крыши. Существуют варианты крыш с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам этого типа надо отнести крыши с равномерным или неравномерным углом наклона или же размером карнизного свеса.
(Рис. 30) Двускатная крыша.
Вальмовая крыша – четырехскатная крыша с треугольными скатами (вальмами) от конька до карниза по торцовым сторонам. Если вальма не доходит до карниза, крыша называется полувальмовой. Характерные черты вальмовой крыши акцентируются наличием слуховых окон. Иногда четырехскатные кровли выполняются в виде полувальмовых. В этом случае боковые скаты (полувальмы) срезаются и имеют по линии уклона меньшую длину, чем основные скаты. Полувальмовые крыши применяют там, где существует необходимость защиты фронтона от неблагоприятных внешних воздействий. Вальмовая крыша лучше, чем все остальные, выдерживает ветровые нагрузки, но она очень трудоемка, и ее строительство требует определенных профессиональных навыков. Вальмовая крыша подчеркивает защитную функцию крыши и придает зданию представительный вид.
