Рисунок 6.5. Преобразование виртуальных адресов в физические
Организацию управления памятью попробуем пояснить на следующем простом примере. Пусть память разбита на страницы размером 1 Кбайт каждая, обращение к которым осуществляется через описанные ранее таблицы страниц. Регистры управления памятью в системе группируются по три; первый регистр в тройке содержит адрес таблицы страниц в физической памяти, второй регистр содержит первый виртуальный адрес, отображаемый с помощью тройки регистров, третий регистр содержит управляющую информацию, такую как номера страниц в таблице страниц и права
Если процесс обращается к ячейкам памяти, расположенным за пределами принадлежащего ему виртуального пространства, создается исключительная ситуация. Например, если область команд имеет размер 16 Кбайт (Рисунок 6.5), а процесс обращается к виртуальному адресу 26К, создается исключительная ситуация, обрабатываемая операционной системой. То же самое происходит, если процесс пытается обратиться к памяти, не имея соответствующих прав доступа, например, пытается записать адрес в защищенную от записи область команд. И в том, и в другом примере процесс обычно завершается (более подробно об этом в следующей главе).
6.2.3 Размещение ядра
Несмотря на то, что ядро работает в контексте процесса, отображение виртуальных адресов, связанных с ядром, осуществляется независимо от всех процессов. Программы и структуры данных ядра резидентны в системе и совместно используются всеми процессами. При запуске системы происходит загрузка программ ядра в память с установкой соответствующих таблиц и регистров для отображения виртуальных адресов ядра в физические. Таблицы страниц для ядра имеют структуру, аналогичную структуре таблицы страниц, связанной с процессом, а механизмы отображения виртуальных адресов ядра похожи на механизмы, используемые для отображения пользовательских адресов. На многих машинах виртуальное адресное пространство процесса разбивается на несколько классов, в том числе системный и пользовательский, и каждый класс имеет свои собственные таблицы страниц. При работе в режиме ядра система разрешает доступ к адресам ядра, при работе же в режиме задачи такого рода доступ запрещен. Поэтому, когда в результате прерывания или выполнения системной функции происходит переход из режима задачи в режим ядра, операционная система по договоренности с техническими средствами разрешает ссылки на адреса ядра, а при возврате в режим ядра эти ссылки уже запрещены. В других машинах можно менять преобразование виртуальных адресов, загружая специальные регистры во время работы в режиме ядра.
На Рисунке 6.6 приведен пример, в котором виртуальные адреса от 0 до 4М-1 принадлежат ядру, а начиная с 4М — процессу. Имеются две группы регистров управления памятью, одна для адресов ядра и одна для адресов процесса, причем каждой группе соответствует таблица страниц, хранящая номера физических страниц со ссылкой на адреса виртуальных страниц. Адресные ссылки с использованием группы регистров ядра допускаются системой только в режиме ядра; следовательно, для перехода между режимом ядра и режимом задачи требуется только, чтобы система разрешила или запретила адресные ссылки с использованием группы регистров ядра.
В некоторых системах ядро загружается в память таким образом, что большая часть виртуальных адресов ядра совпадает с физическими адресами и функция преобразования виртуальных адресов в физические превращается в функцию тождественности. Работа с пространством процесса, тем не менее, требует, чтобы преобразование виртуальных адресов в физические производилось ядром.

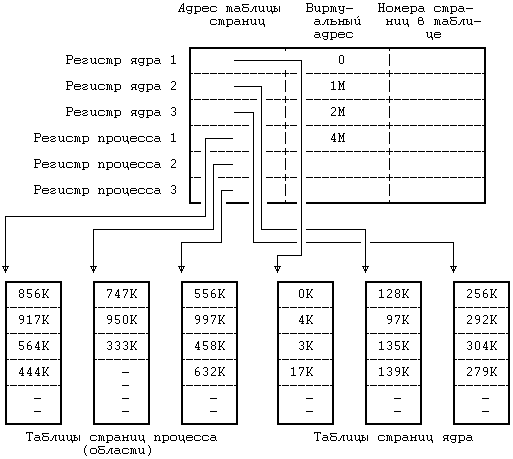

Рисунок 6.6. Переключение режима работы с непривилегированного (режима задачи) на привилегированный (режим ядра)
6.2.4 Пространство процесса
Каждый процесс имеет свое собственное пространство, однако ядро обращается к пространству выполняющегося процесса так, как если бы в системе оно было единственным. Ядро подбирает для текущего процесса карту трансляции виртуальных адресов, необходимую для работы с пространством процесса. При компиляции загрузчик назначает переменной 'u' (имени пространства
Процесс имеет доступ к своему пространству, когда выполняется в режиме ядра, но не тогда, когда выполняется в режиме задачи. Поскольку ядро в каждый момент времени работает только с одним пространством процесса, используя для доступа виртуальный адрес, пространство процесса частично описывает контекст процесса, выполняющегося в системе. Когда ядро выбирает процесс для исполнения, оно ищет в физической памяти соответствующее процессу пространство и делает его доступным по виртуальному адресу.

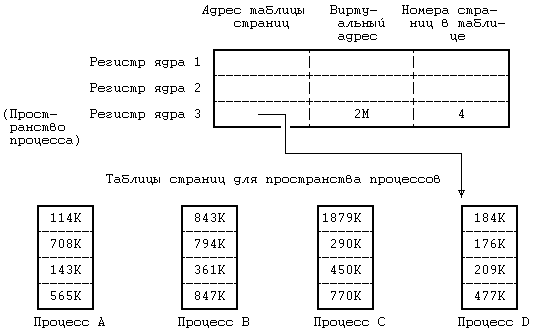

Рисунок 6.7. Карта памяти пространства процесса в ядре
Предположим, например, что пространство процесса имеет размер 4 Кбайта и помещается по виртуальному адресу 2М. На Рисунке 6.7 показана карта памяти, где первые два регистра из группы относятся к программам и данным ядра (адреса и указатели не показаны), а третий регистр адресует к пространству процесса D. Если ядру нужно обратиться к пространству процесса A, оно копирует связанную с этим пространством информацию из соответствующей таблицы страниц в третий регистр. В любой момент третий регистр ядра описывает пространство текущего процесса, но ядро может сослаться на пространство другого процесса, переписав записи в таблице страниц с новым адресом. Информация в регистрах 1 и 2 для ядра неизменна, поскольку все процессы совместно используют программы и данные ядра.
6.3 КОНТЕКСТ ПРОЦЕССА
Контекст процесса включает в себя содержимое адресного пространства задачи, выделенного процессу, а также содержимое относящихся к процессу аппаратных регистров и структур данных ядра. С формальной точки зрения, контекст процесса объединяет в себе пользовательский контекст, регистровый контекст и системный контекст [17] . Пользовательский контекст состоит из команд и данных процесса, стека задачи и содержимого совместно используемого пространства памяти в виртуальных адресах процесса. Те части виртуального адресного пространства процесса, которые периодически отсутствуют в оперативной памяти вследствие выгрузки или замещения страниц, также включаются в пользовательский контекст.
17
Используемые в данном разделе термины «пользовательский контекст» (user-level context), «регистровый контекст» (register context), «системный контекст» (system-level context) и «контекстные уровни» (context layers) введены автором.
Регистровый контекст состоит из следующих компонент:
• Счетчика команд, указывающего адрес следующей команды, которую будет выполнять центральный процессор; этот адрес является виртуальным адресом внутри пространства ядра или пространства задачи.
• Регистра состояния процессора (PS), который указывает аппаратный статус машины по отношению к процессу. Регистр PS, например, обычно содержит подполя, которые указывают, является ли результат последних вычислений нулевым, положительным или отрицательным, переполнен ли регистр с установкой бита переноса и т. д. Операции, влияющие на установку регистра PS, выполняются для отдельного процесса, потому-то в регистре PS и содержится аппаратный статус машины по отношению к процессу. В других имеющих важное значение подполях регистра PS указывается текущий уровень прерывания процессора, а также текущий и предыдущий режимы выполнения процесса (режим ядра/задачи). По значению подполя текущего режима выполнения процесса устанавливается, может ли процесс выполнять привилегированные команды и обращаться к адресному пространству ядра.
