Уникальность машинам придавало двухэтажное расположение цилиндров - два цилиндра высокого давления (диаметр 930 мм) были расположены над цилиндрами низкого давления (диаметром 2700 мм), эти цилиндры располагались по центру паровой машины, а по краям находились по одному цилиндру среднего (диаметр 1870 мм) и первый низкого давления (2640 мм). Ход поршней составлял 1850 мм. При 78 оборотах в минуту, занимавшие по высоте пять палуб огромные машины были рассчитаны на 16 500-17 500 л.с. каждая, и вращали 6,8-метровые четырехлопастные винты из никелевой стали. Пар поступал от 8 двойных и 4 одинарных паровых котлов (нормальное давление 12,9 ат., предельное 15 ат.). Все кочегарки имели одинаковую компоновку, одинаковы были диаметр (4 метра) и высота труб (34,5м). Получила дальнейшее развитие и электросеть лайнера, получавшая питание от 5 пародинамо (3 по 700 А и 2 по 400 А), выдававших в сумме 100 кВт/час при напряжении 110 В постоянного тока. Она питала механизмы
Судно получило более развитые, чем на предшественнике бортовые угольные ямы, что повышало его живучесть, в случае использования как вспомогательного крейсера, однако ощутимо больший запас угля "Дойчланд" все же нести не мог- увеличение в длину котельных отделений существенно сократило размер центрального угольного бункера, столь удобного для кочегаров на "Большом Кайзере". Кроме того, огромная паровая машина, более чем на 5 метров возвышавшаяся над ватерлинией, над водой "торчали" не только цилиндры высокого давления, но и верхняя часть остальных цилиндров, была прикрыта дополнительными листами хромоникелевой стали толщиной 4 мм.
Но за все приходится платить. Несмотря на удлинение корпуса, внутри "Дойчланд" получился ощутимо "теснее" лайнера NDL. Если помещения первого и второго класса стали еще роскошнее и просторнее, например вместимость первого класса возросла до 450 пассажиров (в 263 каютах), второго до 300 (в 99 каютах), то вот пассажиров третьего класса стали брать существенно меньше. В стандартной компоновке пассажирских помещений лайнер мог принять на борт всего 280-300 пассажиров третьего класса, вместо 1000 с лишним, которые мог принять "Кайзер Вильгельм дер Гроссе". Также, до 600
т сократился и объем срочного груза, который мог быть погружен в носовые трюмы (объем грузовых помещений - 1453 м2). А ведь именно перевозки срочного груза и пассажиров третьего класса, которые были практически неизменны в течение года, приносили устойчивый и постоянный доход судовладельцам, в то время как "первоклассная" выручка зависела от сезона и колебаний моды на тот или иной трансатлантический скороход. Что интересно - это было личное решение Альберта Баллина, заработавшего славу удачливого бизнесмена именно на перевозках эмигрантов, забегая вперед, скажу, что и тут сработало правило замеченное еще Семеном Иссаковичем Белкиным-те, кто разбогатели на перевозке "дешевых" пассажиров, практически всегда терпят убытки при попытке сделать ставку на "роскошь".

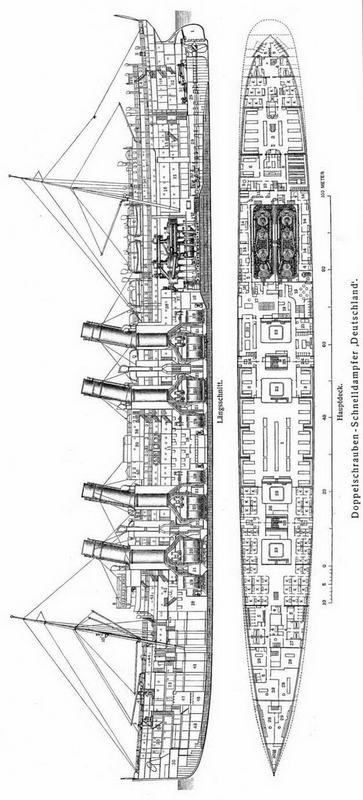

Продольный разрез и план главной палубы
Создатели "Дойчланда" сознательно сделали ставку на богатого пассажира и постарались обеспечить ему максимальный комфорт. Дальнейшее развитие получила удачная находка Циммермана, использованная при проектировании "Кайзера Вильгельма дер Гроссе", где обеденный салон первого класса был размещен в самой середине судна, между парами дымоходов. Помещения салона стали еще больше и помпезнее. К имперскому стилю, апробированному Иоганном Георгом Поппе на предшественнике, добавилась модная неоготика. В то же время, местами, проектировщикам интерьера стал изменять вкус. Крайне сложно было совместить ведущую в курительный салон I класса средневековую дверь, уместную скорее в винном погребе старинного замка, барочные статуи и переплет потолка в стиле "Хрустального дворца". Попытка совместить в интерьере обеденного салона I класса, проходившего через три яруса палуб, плоские строгие поверхности второго яруса, вычурного четырехугольного застекленного купола (10 метров в длину) и колодца третьего класса - тоже не выглядит торжеством стиля. В глазах наблюдателя отделка "распадалась" на отдельные элементы, не образующие композицию. Засилье, в ущерб барокко, готических мотивов привело к замене позолоты и белых панелей на отделку из махагонового дерева темно-красного и коричневого цветов. Из всех германских четырехтрубников именно на "Дойчланде" оказалась наиболее заметно отсутствие работы стилиста-архитектора. Правда, тяжеловесность и угрюмость интерьера никак не повлияла на уровень комфорта - для своего времени он был безупречен.
К услугам пассажиров были библиотека, курительный салон, почтовая комната, где можно было не спеша написать письмо или телеграмму (сразу при постройке "Дойчланд" получил установку беспроволочного телеграфа), дамский салон. У пассажиров первого класса, которых почему-либо не устраивал ассортимент напитков в салонах, или тех, кто хотел пообщаться с пассажирами противоположного пола вне формальной обстановки приема пищи в обеденном салоне, весьма популярным стало отдельное кафе и гриль.
Попробуем прогуляться по палубам этого судна.
Начнем
Теперь перейдем на жилую палубу. В самом носу - прачечная, за нею матросские кубрики. В районе машинных и котельных отделений палуба прерывается, а за ними опять кубрики и помещение рулевой машины, рулевая машина, предвидя военное применение, полностью находилась под ватерлинией.

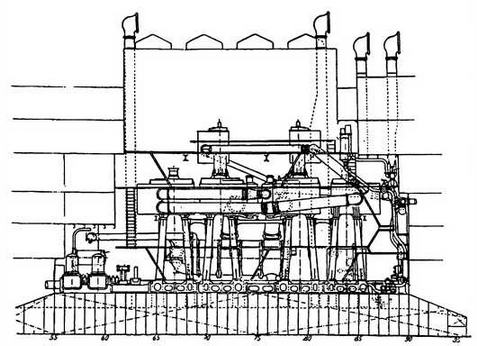

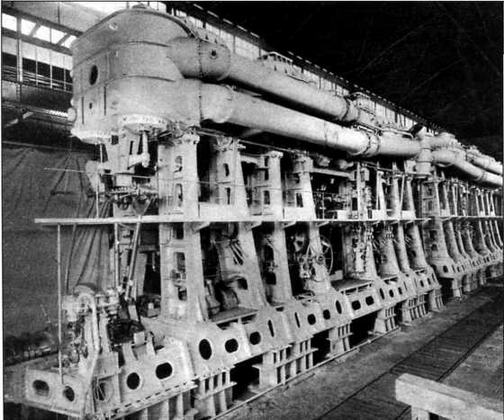

Паровые машины "Дойчланда". Общий вид и схема установки на фундаменте
Следующая палуба - промежуточная. В носу тесные помещения пассажиров третьего класса - многоместные нары и несколько кают "для семейных". На палубе в районе котельных отделений установлены паровые приводы гигантских вентиляторов котельных отделений - для форсирования тяги в котлах. Между котельными отделениями верх угольного бункера, а между кормовым КО и машинным отделением (где палуба тоже прерывается) - хранилище столового белья (скатерти и салфетки). Далее идет почтовое отделение (помещение для хранения и сортировки почты, которая приносила приличный доход трансатлантическим компаниям), жилое помещение почтовых работников и, в корме - самые недорогие из кают 2-го класса.
Следующая палуба. С носа в корму - бельевая кладовая, матросские кубрики, помещения для стюардов и прочего обслуживающего персонала (мужчин), грандиозный комплекс гальюнов (туалеты) и 10 ванн для пассажиров первого класса (роскошь роскошью, но до эпохи, когда поймут что роскошь и "удобства во дворе" - вещи несовместимые должны пройти еще годы). По правому борту кубрик женского обслуживающего персонала (стюардесс).
За ним идет блок кают первого класса (преимущественно двухместных), разделенных шахтами дымовых труб, вентиляции и подъемниками золы. А далее - грандиозный обеденный зал 1-го класса, за ним два "приватных" обеденных зала-салона (вместимость трех залов в сумме 467 человек). За салоном идут служебные помещения 1-го класса - хранилища (серванты) столовой посуды, столового серебра и стеклянной посуды, кухня 1-го класса и посудомоечная. По бокам от кожухов паровых машин располагаются жилые и санитарные помещения машинистов и прислуги ресторана, вспомогательные помещения обеденного зала 2-го класса, кают-компания механиков и тут же приютились почтовая комната, парикмахерская и даже маленькая типография (печатать меню и афиш судовых концертов). Обеденный зал 2-го класса, менее роскошный, чем первого класса, но тоже весьма просторный. Далее, совсем в корме, каюты и санитарные помещения второго класса (туалеты располагались в самой кормовой оконечности и во время продольной качки пользоваться ими, думаю, было особенно весело и интересно).
Главная палуба, в основном, была подобием предыдущей: медицинский блок, за ним кубрики, санитарное помещение и еще один кубрик стюардесс, блок кают первого класса, шахта обеденного зала, далее опять каюты первого класса и за ними второго. На этой же палубе - салон второго класса.
Далее идет верхняя палуба. В помещениях под полубаком располагаются мастерские, различное оборудование и приводы шпилей, и дальше каюты 1-го класса, на балконе обеденного зала 1-го класса - изящный салон, (он же музыкальный), и опять жилые и санитарные помещения первого (а в корме и второго класса).
