Евгений Климович
Боевое применение ракет дальнего действия Фау во Второй мировой войне
Крылатая ракета Фау-1 падает на Лондон
Личное и строго секретное послание от г-на Черчилля маршалу Сталину
"... Гитлер начал применять свое секретное оружие против Лондона. Мы пережили шумную ночь. Мы полагаем, что сумеем бороться с ним."
17 июня 1944 г.
6 июня 1944 года началась крупнейшая в ходе Второй мировой войне десантная операция по вторжению Вооруженных сил США и Великобритании в Северо- Западную Францию, имевшая целью открыть второй фронт в Европе (кодовое наименование операция "Оверлорд").
Силы вторжения союзников, действовавших с территории Великобритании, насчитывали свыше 2,8 млн. человек, около 11 тыс. боевых самолетов, около 7 тыс. судов.

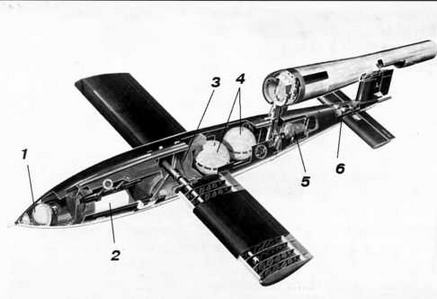

Фау-1 представляла собой цельнометаллический моноплан со свободнонесущим крылом, сигарообразным фюзеляжем и с однокилевым оперением. Все оборудование ракеты для обеспечения работы двигателя и управления им в полете, а также взрывчатое вещество были размещены в фюзеляже. В носовой части были расположены компас (1), взрывчатое вещество (2) с взрывателями; в средней части бак (3) для горючего емкостью 600 л и два металлических шаровых баллона (4) для сжатого воздуха. Передний баллон соединяется с верхней частью топливного бака и служил для подачи горючего, а задний - обеспечивал работу автопилота. Диаметр баллонов 500 мм, начальное давление воздуха - 150 атм. В хвостовой части были размещены автопилот (5) и приборы (6), обеспечивающие управлении ракетой в полете.
Основные летно-технические характеристики крылатой ракеты Фау-1
размах крыла 4,9 м
общая длина 7,7 м
длина фюзеляжа 6,6 м
диаметр фюзеляжа 0,8 м
длина двигателя 3,44 м
начальный полетный вес 2220 кг
вес взрывчатого вещества 850-1000 кг
вес топлива 450 кг
вес пустой ракеты с оборудованием 770 кг
скорость:
максимальная на высоте 900 м 643 км/час
средняя 560-610 км/час
при
при взлете со стартовой площадки 240-320 км/час
время подъема на 600 м 4 мин.
максимальная дальность 240-280 км
дальность планирования с высоты 1000 м 5000 м
высота полета 800-1000 м
Запуск крылатых ракет осуществлялся со специально оборудованных стартовых установок, имеющих пусковую дорожку длиной 48- 65 м с рельсовым путем, направленным на цель под небольшим углом наклона. Пусковая дорожка помещалась на бетонном основании с железными стенками. Взлет крылатой ракеты осуществлялся с использованием тяги ее двигателя и с помощью вспомогательного двигателя, установленного на катапульте со скользящей тележкой, на которую перед стартом устанавливалась ракета. Крылатые ракеты доставлялись на стартовые позиции в разобранном виде, собирались в оборудованных для этой цели помещениях и подавались на стартовые установки в специальных вагонетках.
В ответ немецкое командование применило против Великобритании оружие возмездия с целью вывести ее из войны путем разрушения городов (главным образом Лондона). Первый боевой пуск крылатой ракеты Фау-1 состоялся 13.6.1944 года, первый боевой пуск баллистической ракеты Фау-2 состоялся 8.9.1944 г.

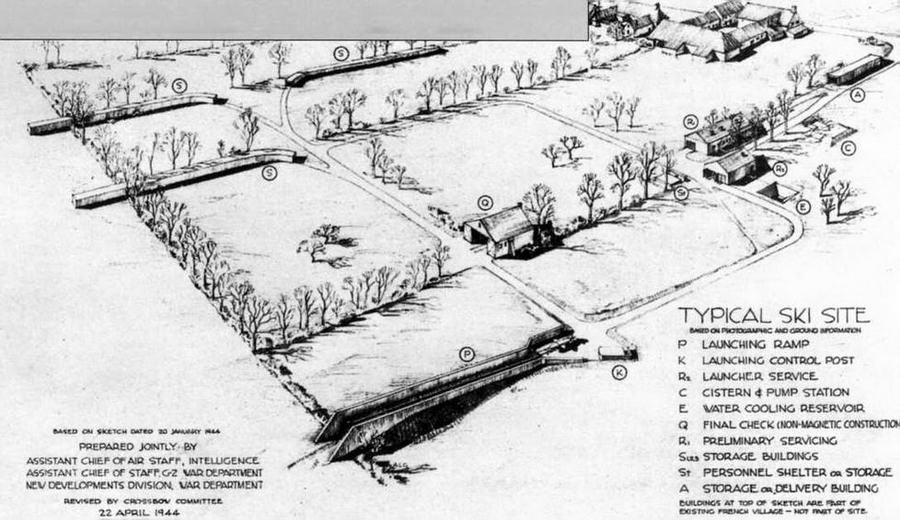

Схема типовой пусковой позиции Фау-1, полготовленная союзной разведкой на основании аэроснимков и агентурных данных в январе 1944 г.

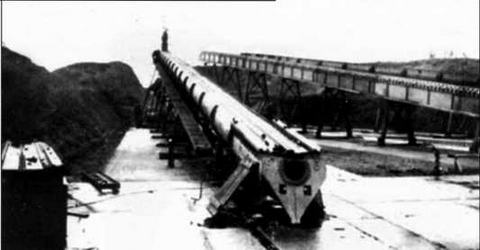

Пусковая дорожка для старта Фау-1 неподалеку от Шербура

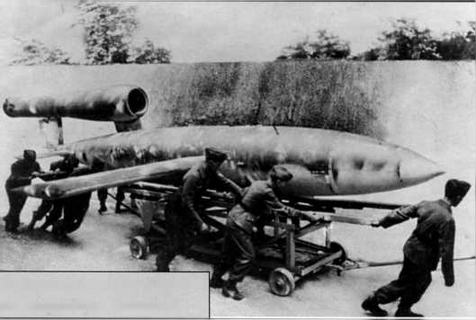

Транспортировка Фау-1 на стартовую позицию

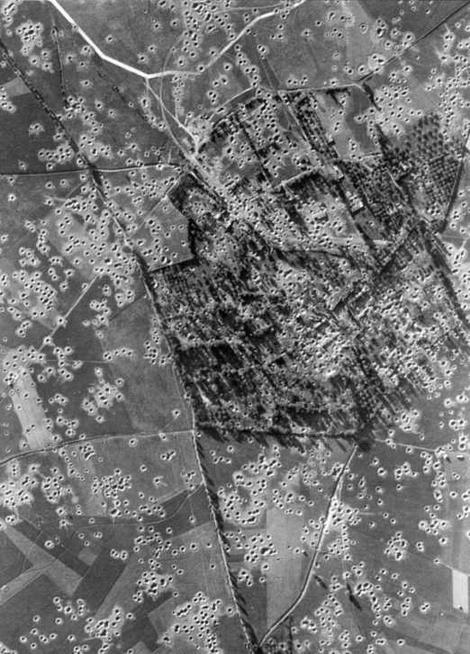

Аэрофотосъемка уничтоженной пусковой площадки крылатых ракет Фау-1 во французской деревне Бовуар

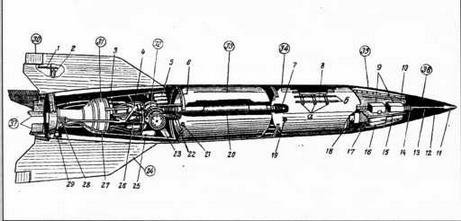

На рисунке показан схематический разрез баллистической ракеты Фау-2. Корпус ракеты имел цилиндрическую форму, заостренную в носовой части. В хвостовой части корпуса укреплены четыре широких стабилизатора (24), расположенных крестообразно. Каркас (8) ракеты состоял из шпангоутов и продольных стрингеров (б), к которым крепилась обшивка из листовой стали. Шпангоуты (6) и (7) в местах стыка средней части корпуса с хвостовой и головной частями усилены.
Внутри корпус разделен на пять отсеков. В отсеке (36), расположенном в головной части корпуса ракеты, помещался боевой заряд (12) весом около 900-1000 кг. Здесь же помещен взрыватель (11), детонатор (14), центральная трубка (13) и другие механизмы, связанные с боевой частью.
В следующем отсеке (35), разделенном перегородками (15) на четыре части, расположены приборы для управления полетом ракеты и подачи топлива. На схеме показаны: радиооборудование (9), гироскопы (18), а также баллоны (16) со сжатым азотом, соединенные трубкой (10) с баком для спирта. Азот предназначался для поддержания давления в основном спиртовом баке по мере расходования горючего.
