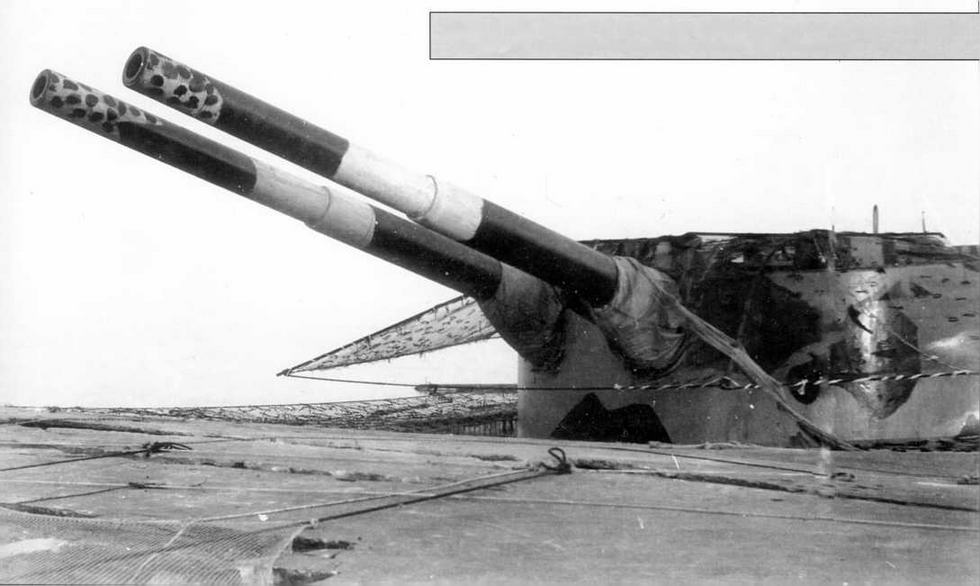

Две 8-дм. башни с крейсера «Рюрик» были установлены на форту «А» («Первомайский», ранее «Тотлебен»), 1942 г.

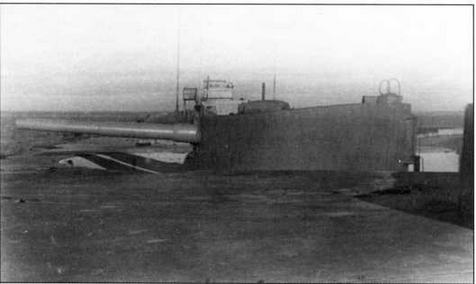

«Рюриковская» башня на форту «Первомайский». 1947 г.
8-ДМ./50

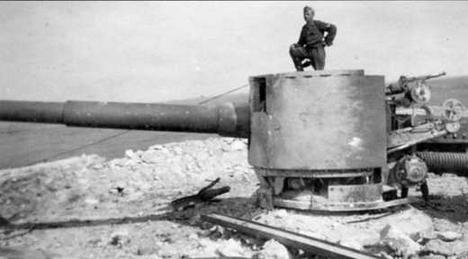

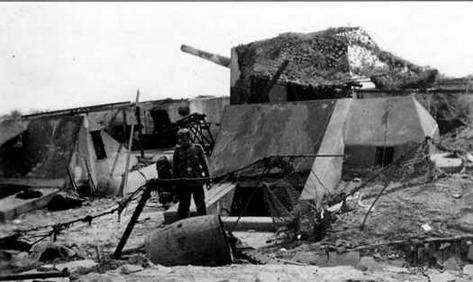

Взорванное 8-дм./50 клб орудие батареи №10 под Севастополем захвачено немцами. 1942 г.
В начале 1930-х гг. девять 8-дм./50 клб пушек было перестволено в 180-мм/56 клб, которые были использованы в береговой обороне в установках МО-8-180 на ТОФ.
В 1929-30 гг. 8-дм./50 клб орудия были переставлены на тяжелые платформы от 10-дм. орудий (сами десятидюймовки были сданы на лом), эти транспортеры получили обозначение ТМ-8. Они с декабря 1931 г. входили в состав батареи №1 Отдельного железнодорожного артиллерийского дивизиона №5 и практически постоянно находились на позиции Улисс под Владивостоком до самой сдачи на слом в 1947 г.

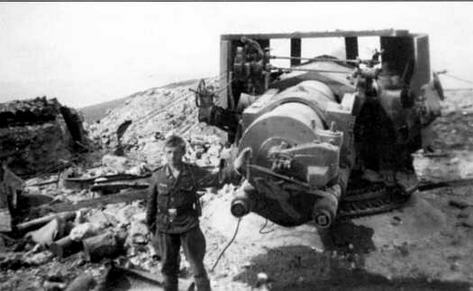

Захваченные немцами под Очаковом неповрежденными 8-дм./50 клб орудия батареи №15 были ими демонтированы и установлены на батарее «Фон дер Гольц» на мысе Херсонес. 1943 г.

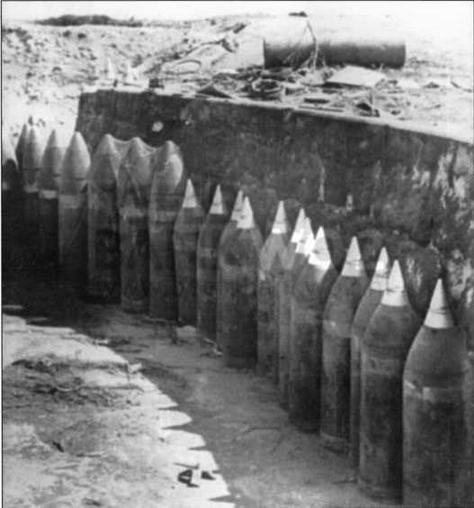

8-дм. снаряды на захваченной немцами батарее №10. На переднем плане - шрапнель, за ней - фугасные снаряды обр. 1913 г. 1942 г.

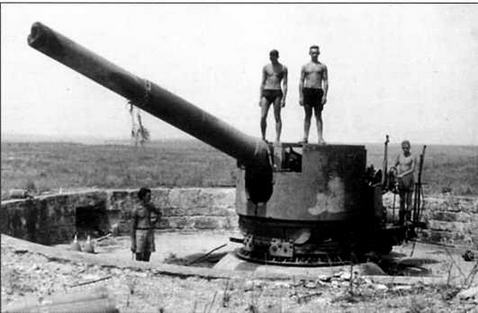

Одно из 8-дм./50 клб орудий захваченной немцами батареи №33 на мысе Панагия на Тамани. К сожалению, следы взрыва на орудии отсутствуют (даже затвор на месте), так что, похоже, оно досталось немцам неповрежденным. Сентябрь 1942 г.

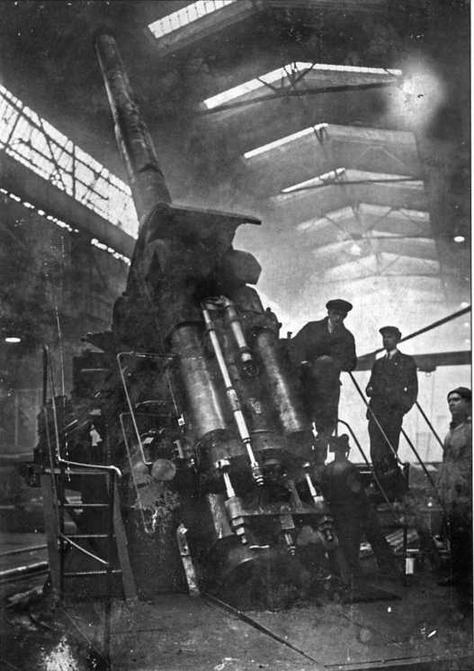

Установка МО-8-180 в заводском цеху. 1930-е гг.

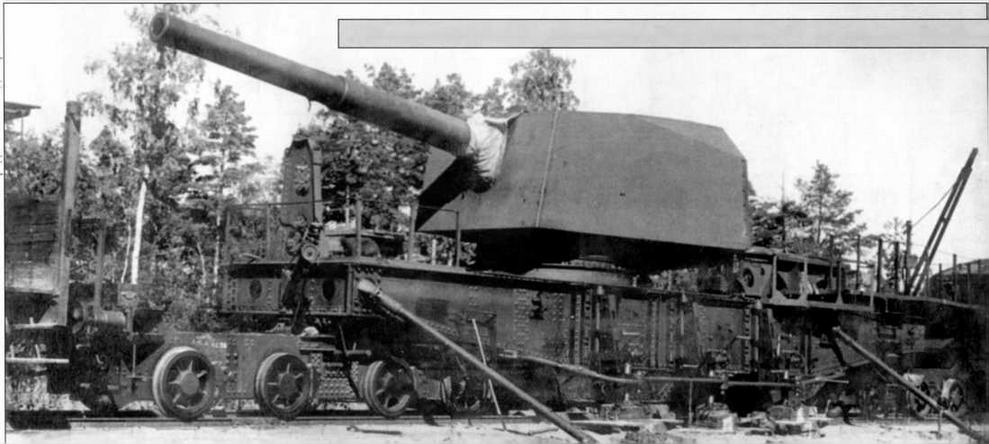

Железнодорожный транспортер ТМ-8 батареи №1 на Дальнем Востоке
Боеприпасы для 8-дм./ 50 клб орудия
Тип
№ чертежа
Вес снаряда, кг
Длина,мм/клб
Вес ВВ,кг/ %
Наличие бронебойного наконечника
Взрыватели
Заряд,кг
Нач.скорость,м/с
Дальность стрельбы при УВ 32°, м/каб
Бронебойный обр.1907 г.
19520
112,2
1,2/1,1%
Есть
Обр. 1913 г., МРД
Фугасный обр. 1907 г. с наконечником
34013
112,2
791/ 3,89
14,1/ 12,6%
Есть
Обр. 1913 г., МРД
38
807,7
17200/94*
Фугасный обр. 1907 г. без наконечника
19956
112,2
805/ 3,97
15,0/ 13,3%
Нет
Обр. 1913 г.
2011
624,8487,7
13200/7210058/55
Ядро сталистого чугуна обр. 1907 г.
3-338
112,2
604/ 2,98
“
Нет
Фугасный обр. 1913 г.
44160
139,2
965/ 4,75
15,3/ 11%
Есть
Обр. 1913 г., МРД
40
792,5
20680/113
Фугасный обр. 1915 г.
256
112,2
788/ 3,9
7,9/ 7%
Есть
Обр. 1913 г., МРД
38
807,7
20130/110
Шрапнель
45120
116,8
783/ 3,86
1,2
Нет
ТМ-10
37
746,8
17376/95
* После модернизации орудия финнами с увеличением угла возвышения ствола до +40° и снабжения снарядов длинными баллистическими наконечниками, дальность стрельбы орудия у финнов составила около 28 км.
Источники
Автор благодарит за помощь в написании статьи и предоставленные материалы Александра Пересторонина, Александра Широкорада, Алексея Михайлова, Алексея Царькова, Анатолия Одайника (Украина), Андрея Сучкова, Владимира Андреева (Донецк), Владимира Калинина, Индрека Лиива (Эстония), Максима Труте (Эстония), Мати Ыун (Эстония), Николая Гаврилкина, Пееду Саммалсоо (Эстония), Сергея Бара, Сергея Виноградова, Уве Энквиста (Финляндия), Хейки Муда (Эстония), Хейкки Похъолайнена (Финляндия).
ГАВО (Государственный архив Волгоградской области) ф.34, оп.1, д.85
ERA (Эстонский государственный архив) ф. 498, оп. 7, д 111, ф. 527, оп. 1, д. 175, 1475, 1609, ф. 642, оп.1, д. 334, 337, ф. 643, оп. 1, д. 255, 375, 422 Finnish Wartime Photograph Archive (Финляндия)
SA Rannarahva Muuseum (Эстония)
Enqvist Ove «Makiluoto». Przasnysz, 2007 r.
Friedman Norman «Naval weapons of World War One». Barnsley, 2011 r.
Oun Mati «Vaateid merekindlustele». Tallinn, 2010 r.
«Альбом артиллерийских установок Военно-морских сил Союза ССР». Л., АНИОЛМИ ВМС, 1948 г.
«Альбом снарядов морской артиллерии». М-Л, 1941 г.
Амирханов Л.И. «Морская крепость императора Петра Великого». СПб, 1995 г.
«Балтийский флот в Октябрьской революции и гражданской войне». М., Л., 1932 г.
Густавсон Хейно «Фортификация Таллинна от Первой Мировой войны до 1940 года». (Рукопись в библиотеке Таллиннского Технического Университета). Таллинн, 1984 г.
Дукельский А.Г. «Исторический очерк развития, проектирования и изготовления башенных установок в России 1886-1917 гг.». М, 1931 г.
