Сергей Герасименко

Наш ответ Чемберлену - Питер ты не прав!

Mk.VIB

Уже после выхода статьи, посвященной легким танкам Mk.IV - Mk.VI (АК 8/2014), обнаружились новые факты из истории развития танков серии Mk.VIB. Оказалось, что даже такие авторитеты, как Питер Чемберлен могут ошибаться. Многие читали его книгу на русском языке «Британские и Американские танки Второй мировой войны». В этой книге впервые упоминается легкий танк Mk.VIB с измененной ходовой (фотография не очень хорошего качества и подписано Mk.VIB с измененной ходовой), а в статье пишется, что в ходовую был добавлен ленивец и она стала аналогична ходовой танка Mk.HI. Но когда мне попалась «British and American tanks of World War II» в оригинале, стало понятно, почему нет ни одной фотографии этой модификации. Оказалось, что для улучшения тяговых качеств и проходимости по пересеченной местности ограничились увеличением ведущих колес и новой, судя по всему, резинометаллической гусеницей. Были переделаны шесть Mk.VIB и одна машина Mk.VIC.

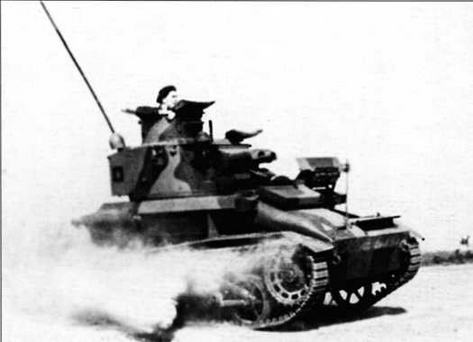

Mk. VIB с модернизированной ходовой частью

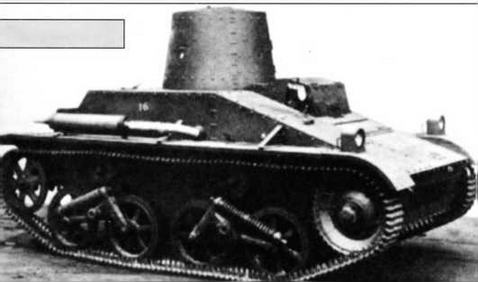

«Виккерс» Ml 933 на демонстрационных испытаниях

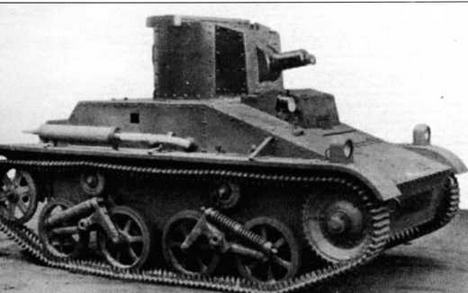

«Виккерс» Ml 933

История танка с ходовой от Mk.HI начинается с «Виккерса коммерческого» (Vickers М1933). Экспортный Vickers был разработан на базе серийного танка легкого танка Mk.ll. В его ходовой части тоже использовали листовые рессоры, но у них была другая конструкция. Корпус танка образца 1933 года был разработан заново, хотя унаследовал от серийного компоновку и двигатель Meadows мощностью 90 л.с. в носовой части корпуса справа. Расположение трансмиссии, органов управления и экипажа осталось прежним.

На танке М1933 установили башню с одним пулеметом Vickers калибра .303 (7,71 мм) от серийного Mk.l. Командир вел наблюдение за боевой обстановкой через смотровые щели с бронестеклами в бортах башни и оптический прицел пулемета. Толщина брони танка от 7 мм (крыша и днище) до 9 мм (лоб и борт корпуса). Танк имел массу 3900 кг и развивал скорость 64 км/ч по шоссе. Машины получили название Vickers Light Tank Model 1933 или M1933. Но в литературе еще встречаются названия Vickers Carden Loyd Commercial Light Tank и «Виккерс 4-тонный». Первый вариант экспортного танка не имел большого коммерческого успеха. Его заказала только Литва, которая в то время закупала недорогую бронетехнику. Всего литовская армия получила 16 танков модели 1933 года. В армии они получили номера КАМ 50-55, 61-65 и 71-75, четыре машины были оборудованы радиостанциями. В июле 1933 года Финляндия заключила договор с фирмой Vickers-Armstrong на испытание трех британских танков: Vickers Light Tank М1933, Vickers 6-ton и Carden-Loyd A4E11, но заказанные танки прибыли только второго октября. На финский вариант М1933 установили двигатель Armstrong Sidley мощностью 85 л.с., толщину лобового бронирования увеличили до 16 мм, бортового - до 10 мм. При массе 4500 кг танк развивал максимальную скорость до 65 км/ч по шоссе, но показал плохую проходимость по пересеченной местности. Финский М1933 использовали как учебный до середины войны.

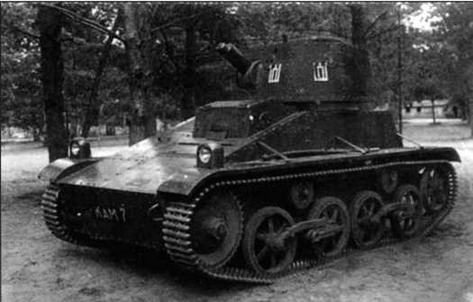

Vickers Light Tank Ml933 литовской армии

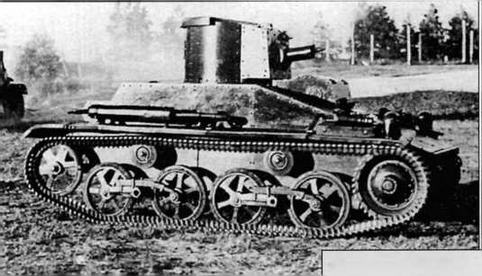

Прототип

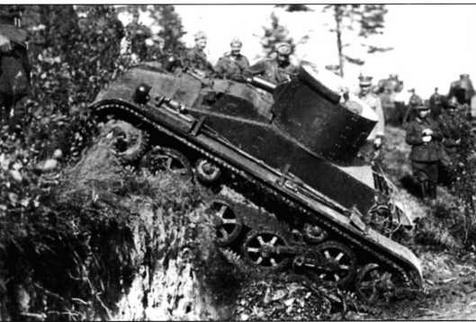

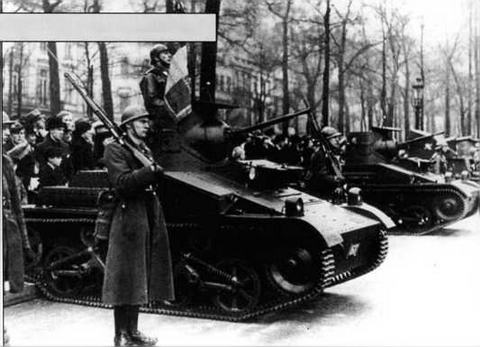

Т15 с 13,2-мм пулеметом

«Виккерс» Ml 934

Помимо машин для Литвы и Финляндии, было выпущено несколько танков с шестигранной башней, которую позже использовали на модели Vickers Light Tank М1936 и Vickers Light Tank M1937.

Модельный ряд «коммерческих Виккерсов» продолжила машина 1934 года (М1934), которая отличалась применением подвески Хортсманна «четверные ножницы» (см. АК 4/2014). Конструкция корпуса не изменилась, а вооружение, башня, и трансмиссия полностью заимствовались от М1933, двигатель модели ЕРТ заменили на EST той же мощности. Несколько стран заказали эту модификацию.

Первыми покупателями стали бельгийцы, которые давно искали замену французским FT-17 и танкеткам Carden-Loyd MkVI. Зимой 1934 года был подписан контракт на 18 танков, получивших обозначение Т15 (в ряде источников их называют М1935). На эти машины установили новую башню конической формы с 13,2-мм пулеметом Hotchkiss. Первые танки поступили на вооружение в ноябре-декабре 1935 г., а через несколько месяцев был сделан второй заказ ещё на 28 экземпляров. Все танки оставались на вооружении бельгийской армии до капитуляции 26 мая 1940 года.

Vickers M1933 и M1934

МАССА (т) 3,8-3,9

ЭКИПАЖ, чел. 2

ГАБАРИТНЫЕ РАЗМЕРЫ (мм):

длина 4100

ширина 1840

высота 1800

ВООРУЖЕНИЕ один 7,7-мм или 12,7-мм пулемет Vickers

БРОНИРОВАНИЕ(мм) 9

Двигатель: 85 л.с.

СКОРОСТЬ (км,ч) по шоссе 56

ЗАПАС ХОДА ПО ШОССЕ (км) 200

Второй страной, закупившей М1934, стала Швейцария. Для этой страны танк модернизировали, установив новую маску для пулемета полусферической формы и люк со сферическим колпаком. В 1934 году был подписан контракт на поставку ещё пяти машин, но из-за невысоких боевых качеств М1934 швейцарская армия больше не заказала. На одном танке швейцарцы усилили броню лобовой части башни и установили бортовые экраны. «Виккерсы» состояли на вооружении армии Альпийской республики вплоть до 1944 года.

Последний контракт на закупку танков М1934 состоялся в 1937 году, небольшая партия была закуплена аргентинской армией. Эти танки получили увеличенную по высоте башню.

Аргентинцы сначала договаривались с Чехословакией о закупке 160 легких танков TNHP, но из-за политической обстановки в Европе, им пришлось остановить свой выбор на продукции фирмы «Виккерс». Аргентинцы использовали танки только в учебных целях, а с 1942 г. их стали заменять американскими М3 «Стюарт».

Король Бельгии Леопольд III на фоне легкого танка Т15

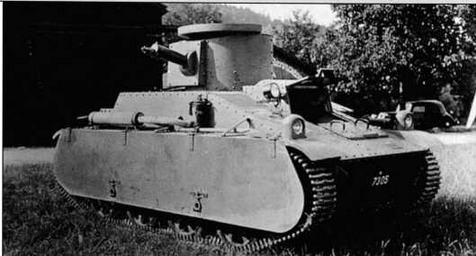

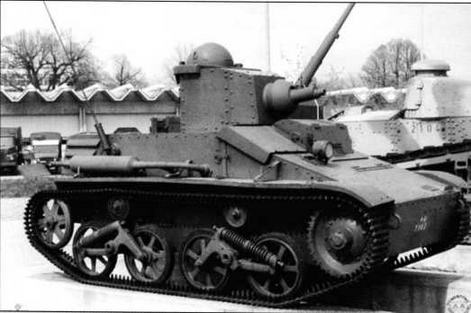

Vickers Light Tank Ml 934 швейцарской армии до (вверху) и после (внизу) модернизации

Самый большой коммерческий успех получила модель М1936. Эта модель получила шестигранную башню (впервые появившуюся на некоторых экземплярах М1933), корпус, подвеску и двигатель от М1934. Первой эту модель заказала Литва, 16 (из других источников 18) машин. Литовские «Виккерсы», в том числе и М1933, поступили на вооружение 2-й и 3-й роты танкового отряда, где они заменили французские танки Renault FT-17 (те, в свою очередь, переместились в резерв). Несколько танков имели пушечное вооружение.
