Учебный Ока К1 в сборочном цехе. Щиток слегка выпущен. На борту нанесена Хиномару. Виден хвостовой обтекатель

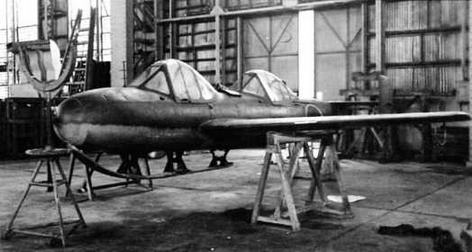

Учебный двухместный планёр Ohka К1 Kai. Видны: лыжа и предохранительная дуга на законцовке крыла. Фонари кабин имеют разную конструкцию: Задний фонарь сдвигается назад, а передний - просто снимается
Учебный
Позднее на смену этому не очень удачному варианту (неудачному потому, что его лётные качества заметно отличались от серийных машин) была разработана Модель 43 К-1 Kai с улучшенными характеристиками, но построить успели лишь два таких экземпляра. Планёр Ohka К-1 Kai Вакасакура (Молодая вишня) имел две кабины - для курсанта и инструктора. Конструкция базировалась на боевой Ока 11. Вместо боевой части смонтировали кабину курсанта, со съёмным фонарём. Кабина для инструктора осталась прежней. Для безопасности увеличили размах крыльев, и снабдили их посадочными щитками. После войны, один из Ohka К-1 Kai был вывезен в США.
ОКРАСКА: Подавляющая часть самолётов имела цвет натурального дюраля, деревянные части окрашивались в серебристый цвет. Эти самолёты не несли опознавательных знаков (в большинстве случаев). Только впереди фюзеляжа наносился стилизованный белый цветок хризантемы с красной окантовкой и черный порядковый номер. Выступающая часть взрывателя имела красный цвет.
ОКА 22 - последний самолёт для камикадзе
Боевое использование снаряда Ока модель 11 было не очень удачным, что объясняется большой зависимостью от носителя и малой дальностью полёта. Чтобы решить эту проблему, нужен был двигатель, работающий более продолжительное время для обеспечения большей дальности полёта. Решили использовать комбинированную мото-реактивную установку, которая развивала тягу 1,96 кН (200 кгс).
Проектирование нового самолёта-снаряда, который получил обозначение Ока модель 22, проводилось из условия его размещения на специально оборудованном самолёте-носителе, которым служил скоростной бомбардировщик P1Y Гинга модель 13. Исходя из этого, у модели 22 пришлось сократить размах крыльев и вес боевой части. В остальном конструкция модели 22, (кроме силовой установки) была аналогична конструкции модели 11. Расчётная дальность полёта составляла 160 км, что увеличивала шансы на выживание самолёта-носителя. Крейсерская скорость - 427 км/ч. Это не много, по сравнению со скоростями истребителей, но небольшие размеры Ока 22, давали какие-то шансы долететь до цели. Для отрыва от истребителей можно было включить два пороховых двигателя, подвешенных под крылом.
ФЮЗЕЛЯЖ полумонококовой конструкции из дюраля состоял из трех частей: В передней размещалась боевая часть, в средней - топливные баки объёмом 290 л, аккумуляторная батарея и кабина пилота. На приборной доске размещались те же приборы, что и у модели 11. Были добавлены выключатели для запуска мото-реактивной установки, а кислородный баллон переместили на левый борт фюзеляжа кабины. В хвостовой части фюзеляжа располагалась силовая установка и два воздухозаборника.
КРЫЛО было цельнодеревянной конструкции с размахом 4,12 м, а в остальном аналогичное модели 11.
ХВОСТОВОЕ ОПЕРЕНИЕ так же было аналогичным по конструкции с моделью 11, хотя некоторые машины имели дюралевую конструкцию оперения.

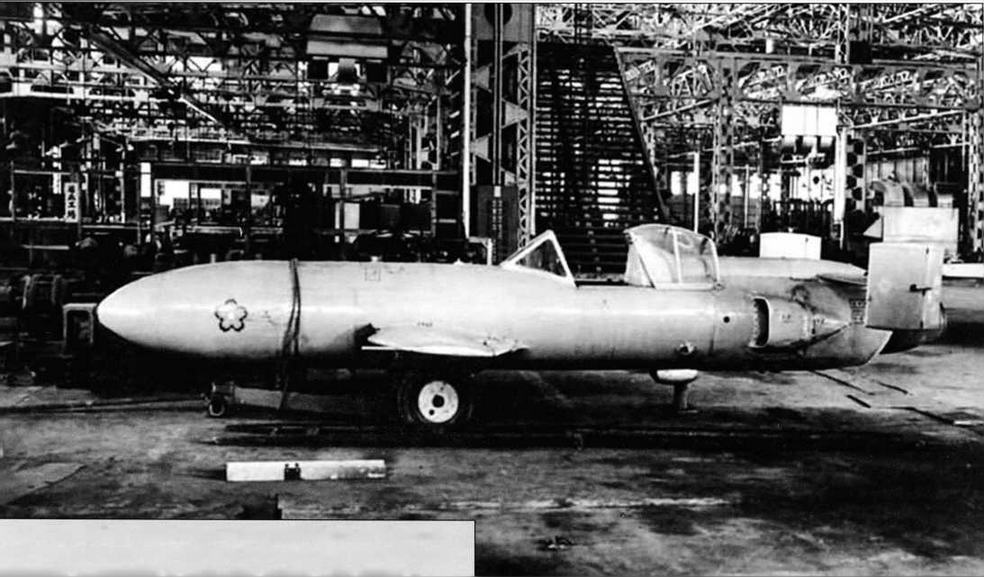

Ока мод. 22 в цехе окончательной сборки. Сдвижная часть фонаря открыта. Виден воздухозаборник силовой установки и стальное

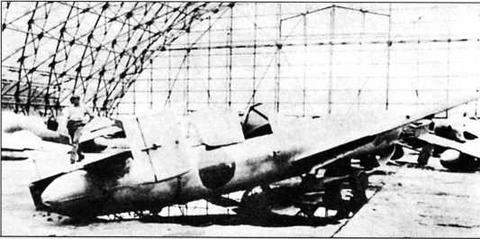

Ока мод. 22 подготовлена для изучения американскими специалистами. На борту нанесены хризантема и Хиномару

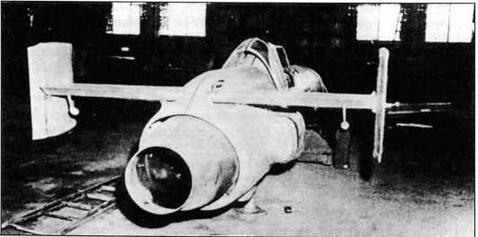

Хвостовая часть Ока мод. 22. Видны: Сопло двигателя и воздухозаборник. Обратите внимание на противофлаттерные грузы на руле высоты
БОЕВАЯ ЧАСТЬ весом 600 кг имела стальную конструкцию и снабжалась четырьмя инерционными взрывателями, которые взводил пилот после старта.
ШАССИ на боевом варианте не предусматривалось, а при испытательных полётах модель 22 снабжалась посадочной лыжей, предохранительным костылем на хвосте фюзеляжа и дугами на концах крыльев.
СИЛОВАЯ УСТАНОВКА была комбинированной и состояла из четырехцилиндрового поршневого двигателя воздушного охлаждения фирмы Хитачи GK4A Хатсуказэ 11, мощностью 110 л.с., который приводил во вращение центробежный компрессор реактивного двигателя Tsu 11. Силовая установка обеспечивала тягу 1,96 кН (200 кгс), топливом для обоих двигателей служил бензин, который хранился в баках ёмкостью 290 л. Кроме того под фюзеляжем была возможность установить два твердотопливных ракетных двигателя Тип 4-1 модель 20 с общей тягой 5,3 кН (540 кгс), которая развивалась в течение 8... 10 секунд. Воздух для работы двигателей и их охлаждения подавался от двух воздухозаборников, расположенных по бортам фюзеляжа. Выхлопные патрубки от поршневого мотора выводились вниз, а сопло реактивного двигателя - назад. Причём между соплом и обшивкой фюзеляжа был кольцевой зазор, который обеспечивал проход части воздуха для охлаждения камеры сгорания и сопла. Деревянные части стабилизатора в районе двигателя защищались металлической пластиной и асбестом. По расчетам, данная силовая установка должна была обеспечить крейсерскую скорость 427 км/ч и дальность полёта 160 км. Производство поручили фирмам Айчи и Фуджи Хикоку, которые успели выпустить 35 комплектных самолётов Ока модель 22, и 15 планеров для них.
Если бы дело дошло до боевого применения Ока модель 22, то потребовалось бы решить проблемы с обязательной предварительной разведкой цели. Кроме того, от пилота-смертника потребовались бы не только навыки в пилотировании, но и умение ориентироваться над морем, самостоятельно находить цель и при этом уклоняться от атак вражеских истребителей (ведь крейсерская скорость была значительно меньше, чем у американских истребителей). То есть, для последнего полёта требовался обученный, полноценный лётчик, а их у Японии в конце войны катастрофически не хватало.
Всего Ока модель 22 выполнила только два испытательных полёта и оба закончились катастрофами. Первый полёт был произведен в феврале 1945 года. После отделения от носителя испытатель включил пороховые двигатели. При этом от толчка тяги и большого ускорения пилот потерял сознание. (Возможно - ударился головой о конструкцию кабины). Самолёт-снаряд перешёл в полёт с набором высоты, а после окончания работы РДТТ начал пикировать и разбился о землю.
Следующий полёт был выполнен только 12 августа 1945 года. На этот раз предполагалось запустить основную силовую установку. В момент отцепки испытатель, по ошибке, включил вспомогательные ракетные двигатели, а так как вектор тяги у них имеет вертикальную составляющую (сопла отклонены вниз), то самолёт-снаряд подбросило вверх, что привело к столкновению с самолётом-носителем P1Y Гинга. В результате столкновения отвалилось деревянное хвостовое оперение и Ока модель 22 беспорядочно кувыркаясь упала на землю. Через три дня боевые действия закончились, и работы над моделью 22 стали никому не нужны.
