Кувыркающийся снаряд подставляет воздуху то один бок, то другой, то дно; он быстро теряет скорость и падает на землю.
Мы старались сделать снаряд подлиннее для того, чтобы он лучше преодолевал сопротивление воздуха. А оказывается: чем длиннее снаряд, тем легче его опрокинуть. Кувыркаясь же, снаряд, конечно, будет испытывать большее сопротивление воздуха.
Неужели же тут нет выхода?

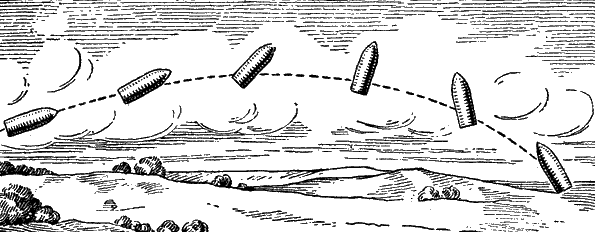

Рис. 118. Так летел бы в воздухе невращающийся
Волчок на службе в артиллерии
Жонглер в цирке держит на кончике тросточки тарелку. Чтобы тарелка не упала, жонглер заставляет ее быстро вращаться.

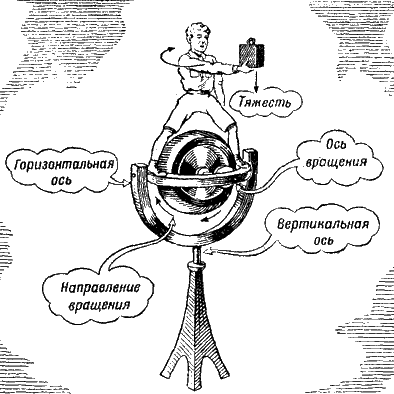

Рис. 119. Гироскоп

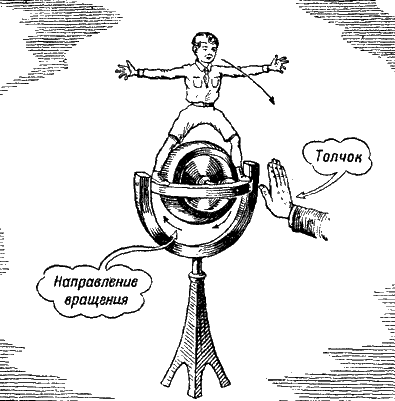

Рис. 120. Как изменится положение оси вращения гироскопа, получившего толчок
Каждый видел детскую игрушку «волчок». Пока «волчок» быстро вертится, он стоит на своей острой ножке.
Еще интереснее прибор, известный из физики – гироскоп (рис. 119 и 120).
Гироскоп состоит из маховика, который может вращаться вокруг трех осей: во-первых, вокруг своей основной оси, на которую он посажен; во-вторых, вместе с кольцом, поддерживающим основную ось, – вокруг горизонтальной оси, перпендикулярной к первой, и, в-третьих, вместе с внешним полукольцом – вокруг вертикальной оси.
У гироскопа есть замечательное свойство: когда он быстро вращается, он не только сохраняет положение своей оси в пространстве, но и сопротивляется всяким попыткам изменить ее положение.
Этой замечательной способностью вращающегося тела сохранять свою устойчивость и воспользовались артиллеристы: они заставили снаряд быстро вращаться в полете.
Ствол орудия не оставляют теперь гладким внутри, а растачивают в нем пологие винтообразные желобки-нарезы. Благодаря этому внутри ствола оказываются углубления и выступы. Едва снаряд двинется с места, его медный поясок врезается в эти выступы.
На мягкой меди пояска образуются тогда свои выступы и углубления.
Все вперед и вперед скользит снаряд в стволе по его нарезам, точно по рельсам.
Но нарезы идут винтообразно, как винтовая лестница. Поэтому снаряд, следуя по ходу нарезов, начинает быстро вращаться.
Вылетев из ствола, он сохраняет вращение и в воздухе. Вращается он в наших орудиях слева вверх направо, то-есть, если смотреть сзади, – по направлению движения часовой стрелки.
Снаряды различных орудий делают от 200 до 500 оборотов в секунду.
Колесо автомобиля на полном ходу делает в секунду около 16 оборотов, винт самолета – от 35 до 75. Снаряд вращается в тридцать раз быстрее автомобильного колеса и в пять-семь раз быстрее, чем воздушный винт самолета.
Эта огромная скорость достаточна, чтобы обеспечить устойчивость современного продолговатого снаряда в полете.
Летящий гироскоп
Но если бы снаряд был в полете вполне устойчив, он летел бы,
На самом же деле снаряд летит не так.
Еще один опыт с гироскопом поможет нам лучше понять особенности полета снаряда.
Поставим на гироскоп фигуру. В ее вытянутую руку вложим груз, как изображено на рисунке 119.
Вы думаете, вращающийся гироскоп наклонится вниз, в сторону груза? Ничуть не бывало: гироскоп повернется вокруг своей вертикальной оси слева направо.
Попробуйте теперь толкнуть гироскоп, ударить по одному из концов горизонтальной оси (рис. 120). Казалось бы, гироскоп должен от такого толчка повернуться на своей вертикальной оси.
Не тут-то было: на самом деле гироскоп начнет поворачиваться вокруг горизонтальной оси так, что фигура упадет с него.
В этом и заключается основное свойство гироскопа: он изменяет положение своей оси, двигаясь всегда под прямым углом к направлению действия внешней силы и в сторону своего вращения.
Быстро вращающийся в полете снаряд напоминает маховик гироскопа. Как и гироскоп, снаряд стремится сохранить положение своей оси в пространстве. Но при этом снаряд, конечно, опускается под линией бросания: траектория изгибается. Пока ось снаряда совпадала с касательной к траектории, сопротивление воздуха распределялось равномерно по всем точкам головной части снаряда и только замедляло его полет (рис. 115).

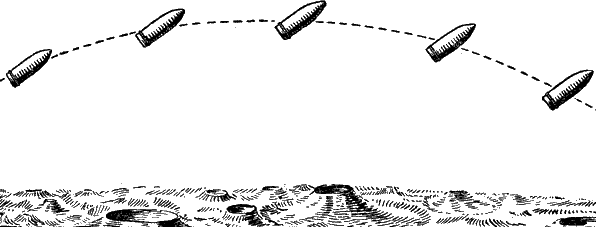

Рис. 121. Так летел бы вращающийся снаряд в безвоздушном пространстве

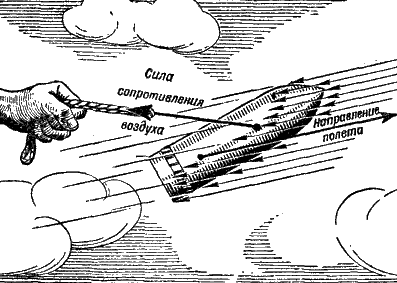

Но едва лишь ось снаряда начала отходить от касательной к траектории (это произошло в самом начале движения), как снаряд подставил сопротивлению воздуха свой бок (рис. 116).
Рис. 122. Как отражается на вращающемся снаряде полученный им толчок
Рис. 123. Одно из действий сопротивления воздуха на снаряд
Рис. 124. Коническое вращение головной части снаряда
Невращающийся снаряд опрокинулся бы при этом.
Но снаряд вращается. Как и маховик гироскопа, он стремится сохранить устойчивость; на действие внешней силы он отвечает поворотом в направлении, перпендикулярном тому, по которому действует сила. При этом он подчиняется такому правилу: если какая-то точка снаряда получила толчок, направленный перпендикулярно (по нормали) к оси снаряда, то от толчка голова снаряда отклонится в ту сторону, куда должна притти через три четверти оборота точка, получившая толчок (рис. 122).
