Взрыв капсюля в дистанционной трубке происходит, следовательно, очень рано – еще до вылета снаряда из орудия.

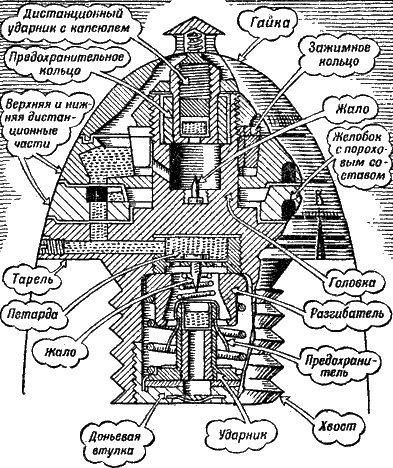

Но взрыв этот не сразу передается вышибному заряду, он только зажигает порох в «передаточном канале» (рис. 86), а вслед за тем начинает медленно гореть специальный пороховой состав, запрессованный в кольцевом желобке «верхней дистанционной части» трубки (то-есть в ее верхнем кольце).
Пробежав по этому желобку, пламя добирается до пороха в таком же желобке «нижней дистанционной части». Оттуда-через «запальное отверстие» и передаточный канал – пламя попадает в «петарду» (или пороховую камору). Взрыв в петарде вышибает латунный кружок, которым закрыто дно трубки,
Быстро пробежав по ней, огонь взрывает «вышибной заряд» шрапнели.
Головка снаряда отрывается, и пули вылетают из шрапнели. Как видите, пламени приходится проделать достаточно длинный путь, прежде чем оно вызовет, наконец, разрыв шрапнели.
Рис. 87. Так «устанавливают» дистанционную трубку с помощью ключа
Но это сделано нарочно: пока пламя передвигается по каналам и желобкам колец, шрапнель достигает намеченного заранее места.
Стоит нам только чуть удлинить путь пламени – и шрапнель разорвется позже. Наоборот, если мы сократим пламени его путь, сократим время горения, шрапнель разорвется раньше.
Все это достигается соответствующим устройством дистанционной трубки.
Нижнее дистанционное кольцо трубки поворачивается с помощью особого ключа, а иногда и просто рукой, и устанавливается на любое деление (рис. 87).
В некоторых трубках эти деления наносят так, чтобы каждое из них соответствовало дальности полета снаряда на 50 метров. Поставив кольцо делением «100» против риски (черточки) на «тарели», получим разрыв снаряда на удалении 50x100 = 5000 метров от орудия. А если прибавим еще одно деление, то шрапнель разорвется в 5 050 метрах от орудия. Это удобно потому, что деления прицела орудия имеют такую же нарезку: если прибавим одно деление прицела, снаряд полетит дальше на 50 метров. Незачем долго считать: достаточно скомандовать одинаковую установку прицела и трубки, например: «Прицел 100, трубка 100».
Некоторые трубки имеют нарезку в секундах: если, например, поставить кольцо такой трубки на деление «20», то снаряд разорвется через 20 секунд. Каждое такое деление трубки разделено еще на пять маленьких делений. Так что, если установку в 20 секунд увеличим на одно маленькое деление, то снаряд разорвется через 20,2 секунды. Нужную установку такой трубки определяют по специальным таблицам стрельбы.
В любой трубке весь секрет заключается в том, что когда мы поворачиваем нижнее кольцо, устанавливая его на то или другое деление, то этим самым мы передвигаем и сквозной канал нижнего кольца.

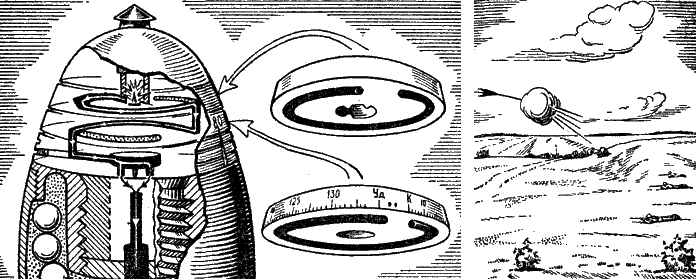

Рис. 88. Путь пламени в дистанционной трубке и действие ее, при установки на разрыв в воздухе
Для того чтобы понять, какое это имеет значение, нужно совершенно ясно представить себе путь пламени в дистанционной трубке (рис. 88).
Путь этот слагается из четырех частей. Первая часть – пламя бежит по желобку верхнего кольца трубки. Вторая часть – пламя пробегает по короткому сквозному каналу из верхнего кольца в нижнее. Третья часть – желобок нижнего кольца. Четвертая часть – весь оставшийся путь до «вышибного заряда».
Из всех этих отрезков пути самые длинные по времени – верхний и нижний желобки. При установке на полное
Но вот мы поворачиваем нижнее кольцо так, что сквозной канал соединяет теперь не конец верхнего желобка с началом нижнего, а середины обоих желобков. Это сразу сильно сократит путь пламени: теперь ему не нужно уже пробегать по обоим желобкам с начала до конца каждого: достаточно пробежать половину верхнего и затем половину нижнего. Путь пламени по времени сократится вдвое.

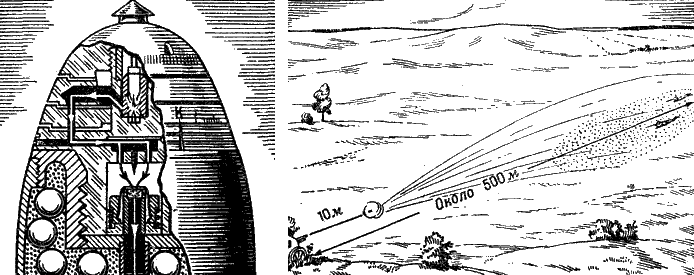

Рис. 89. Путь пламени в дистанционной трубке и действие ее при установке «на картечь»
Передвигая нижнее кольцо, можно, следовательно, изменять и время горения трубки.
Можно не только установить трубку на то или иное время горения, но и получить, при желании, почти мгновенный разрыв снаряда.

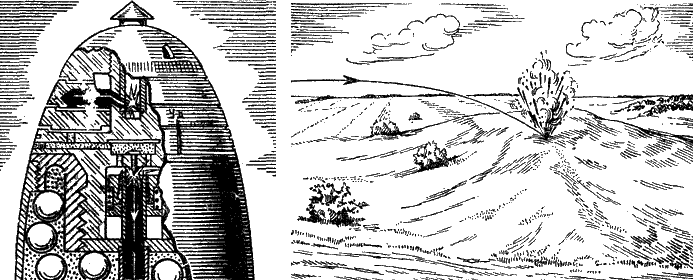

Рис. 90. Путь пламени в дистанционной трубке и действие ее при установке «на удар»
Передвигая нижнее кольцо, можно, следовательно, изменять и время горения трубки.
Можно не только установить трубку на то или иное время горения, но и получить, при желании, почти мгновенный разрыв снаряда.

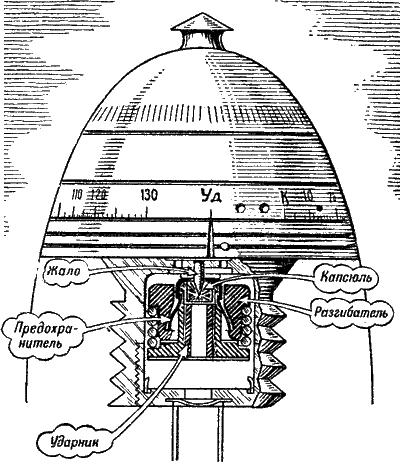

Рис. 91. В момент встречи с преградой ударник продвинулся вперед и капсюль накололся на жало; так действует ударный механизм дистанционной трубки
Если установить нижнее кольцо буквой «К» против риски на тарели, то сквозной канал соединит самое начало верхнего желобка с самым концом нижнего желобка, огонь быстро передастся из головки трубки, от капсюля, внутрь снаряда (рис. 89). Шрапнель разорвется в 10-20 метрах от орудия и осыплет пулями площадь до 500 метров перед орудием.
Это так называемая установка «на картечь». Так устанавливают шрапнель, когда надо отразить атаку пехоты или конницы на орудия. Шрапнель действует при этом наподобие картечи. Некоторые дистанционные трубки прямо на заводе устанавливаются «на картечь».
Если же поставить против риски буквы «УД» на нижнем кольце, огонь из верхнего кольца не передастся вовсе в нижнее: ему помешает перемычка, против которой придется сквозной канал нижнего кольца (рис. 90).
Дистанционная часть трубки в этом случае не может вызвать разрыв снаряда.
Но у трубки есть еще и ударный механизм, подобный механизму взрывателя УГТ (рис. 91).
Когда разрыв снаряда не будет вызван дистанционным приспособлением, его вызовет другое приспособление – ударное; шрапнель разорвется, подобно гранате, от удара о землю.
Поэтому-то дистанционная трубка шрапнели и называется трубкой «двойного действия».
Рис. 92. Действие дистанционной гранаты; точками показано, на какой площади соколки ее наносят действительное поражение
