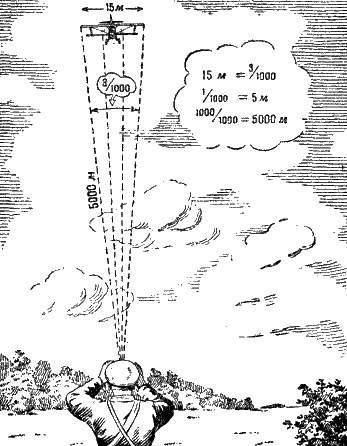

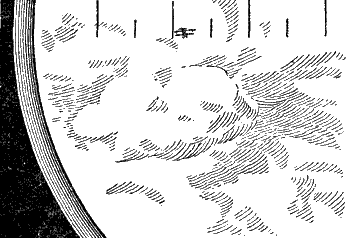

Рассчитывая дальность, вы, понятно, не забываете и о времени: взгляд ваш падает на секундную стрелку – часов и вы запоминаете тот момент, когда определили дальность самолета.
Быстро подаете вы команду:
«По самолету.
Гранатой.
Отражатель ноль.
Угломер 30-00.
Прицел 60».
Наводчик сноровисто выполняет вашу команду. Вот он выдвинул прицел и быстро крутит рукоятку подъемного механизма, не отрывая глаза от панорамы.
Вы тревожно считаете секунды. Когда вы командовали прицел, вы учитывали, что на подготовку орудия к выстрелу понадобится 10 секунд (это – так называемое «работное время»), а на полет снаряда до цели – еще примерно 10 секунд. Но за эти 20 секунд самолет успеет
Осталось только две секунды, а наводчик все еще работает маховиком подъемного механизма.
«Быстрее наводить!» – кричите вы наводчику.
Но в этот момент рука наводчика останавливается. Подъемный механизм больше не двигается: орудию придан наибольший возможный для него угол возвышения, но цели – самолета – в панораме не видно.
Самолет находится за пределами досягаемости орудия (рис. 286): ваше орудие не может попасть в него, потому что траектория противотанкового орудия поднимается не выше одного километра, а самолет летит на высоте двух километров.
Рис. 286. Придать орудию угол возвышения больше 25 градусов нельзя, и, значит, в самолет на высоте двух километров попасть из этой противотанковой пушки невозможно
В этот момент вокруг самолета появляются серии дымков от разрывов, и вы слышите сзади частый огонь орудий.
Это встречают воздушного врага какие-то другие наши орудия.
Почему же им удалось то, что для противотанковой пушки оказалось непосильным?
С зенитного станка
Подойдем к стреляющей батарее и посмотрим, как она работает (рис. 287). Прежде всего нам бросается в глаза необычайное положение пушек: они спрятались в больших круглых ямах – окопах, из которых то показываются, то исчезают их стволы, откатывающиеся при каждом выстреле.
Рис. 287. «Приспособленная» батарея на огневой позиции. Справа внизу – схема расположения приспособленной батареи
Заглядываем в ямы и с удивлением замечаем, что там стоят, собственно говоря, вовсе не специальные зенитные орудия, а обычные, знакомые уже нам, дивизионные пушки: они только поставлены на особые зенитные станки. Перед нами «приспособленная» батарея.
Как же ее приспособили к стрельбе по воздушным целям?
Вы видите: пушки стоят своими колесами не на земле, а на особых тумбах – зенитных станках, сделанных из прочных железных полос (рис. 287). Нетрудно догадаться, зачем это сделано: благодаря подставке наибольший угол возвышения орудия сильно возрос (рис. 288), и, значит, основное препятствие, которое не позволяло из обычной «наземной» пушки стрелять по высоко летящему врагу, теперь устранено. Правда, и у приспособленного орудия остается «мертвая воронка», и притом весьма значительная (рис. 288), но все же она гораздо меньше, чем у орудия, стоящего прямо на земле.
Рис. 288. «Мертвая воронка» и «мертвый сектор» при стрельбе из 76-миллиметровой пушки образца 1902 года с зенитного станка и с земли
Самолеты
Если бы это была противотанковая пушка, повороты ее в стороны были бы ограничены раздвинутыми ее станинами, то-есть всего-навсего 1/6 частью круга.
Рис. 289. При стрельбе по самолету нужно знать не только дальность до него и его азимут, но еще и его высоту
Вот как ведут стрельбу из орудий, приспособленных для борьбы с самолетами.
Прежде всего, здесь, кроме бинокля, пользуются специальными приборами, позволяющими достаточно быстро и точно определять координаты цели. Чтобы стрелять по наземной цели, обычно достаточно знать две ее координаты – дальность от орудия и направление (азимут). Когда же имеешь дело с целью в воздухе (рис. 289), двух координат уже оказывается мало.
На рисунке ясно видно, что самолеты А, Б и В находятся в различных точках пространства, хотя и расстояния до них по горизонту, и азимуты их равны. Все дело, очевидно, в их различной высоте. В зенитной артиллерии прежде всего и определяют высоту цели, так как самолет обычно летит на одной и той же высоте; высота – наиболее постоянная координата самолета.
Для определения координат самолета в приспособленных батареях пользуются специальными угломерами зенитной артиллерии – сокращенно их называют УЗА (рис. 290). Такой угломер укреплен на прочной треноге; он устроен так, что позволяет наблюдать самолет, не запрокидывая голову; по его шкалам определяют одновременно и азимут самолета, и его угол места, то-есть известный уже нам вертикальный угол между линией горизонта и линией цели (рис. 291). Но для определения высоты самолета одного УЗА мало – нужен второй, чтобы засечкой самолета построить два треугольника, тригонометрическое решение которых даст нужный ответ (рис. 291).
Рис. 290. Угломер зенитной артиллерии (УЗА)
Рис. 291. Так с помощью двух УЗА определяют высоту самолета
Один из УЗА ставят на огневой позиции, а другой – на точно отмеренном от него расстоянии (200—400 метров), и одновременно наводят оба угломера на самолет (рис. 291). Высоту самолета можно определить из треугольника АВС, предварительно определив сторону этого треугольника АВ из треугольника АБВ. В действительности, однако, в бою нет надобности» заниматься сложным решением двух треугольников: готовое решение их быстро находят с помощью специальной номограммы (высотомерного графика) или особой логарифмической линейки.
В том и другом случае достаточно знать лишь базу А Б и углы БАБ, АБВ и ВАС, которые как раз и определяют два наших угломера. Разыскав эти углы на графике (на шкалах логарифмической линейки), в пересечении соответствующих линий (на шкале движка) прямо читают высоту самолета.
Так УЗА дают нам все три координаты самолета. Мы знаем теперь, где находится самолет в данный момент. Но этого нам, мало: нам надо еще узнать, где будет он находиться в момент выстрела. Иными словами, нам нужно узнать скорость самолета.
