Вот один из многочисленных примеров успешных действий зенитной артиллерии республиканцев.

Рис. 295. Так зенитная батарея республиканской Испании прогнала фашистских налетчиков в бою под Мадридом

17 февраля 1937 года 9 фашистских самолетов-бомбардировщиков направились в район расположения республиканских резервов у реки Харама. Они летели на высоте всего 800 метров: до этого

дня они много раз летали на такой высоте безнаказанно – у защитников героического Мадрида не было на этом участке зенитной артиллерии.

Фашистским летчикам осталось до цели всего лишь два километра, они уже готовились к сбрасыванию бомб. И вдруг, совершенно неожиданно для фашистов, перед их самолетами начали рваться снаряды. Не прошло и десяти секунд, как один из громадных «Юнкерсов», охваченный пламенем, камнем рухнул на землю.

Разрывы снарядов зенитной батареи продолжали окутывать дымом оставшиеся 8 самолетов. Эти разрывы помогли республиканской истребительной авиации быстрее отыскать врага, на которого они были готовы наброситься, как только он выйдет из-под огня батареи.

Через несколько секунд был сбит еще один бомбардировщик, а остальные фашистские самолеты, не выдержав меткого огня артиллерии и испугавшись встречи с республиканскими истребителями, повернули назад (рис. 295).

Рис. 296. Современная зенитная пушка на походе

Так республиканская зенитная батарея совместно с истребителями отразила воздушный налет врага и надолго отучила фашистов от полетов в этом районе.

Рис. 297. Специальными клиньями «прибивают» станины орудия к земле

Что же представляет собой современная зенитная батарея, как устроены зенитные орудия?

Вообразим, что мы находимся на участке фронта как раз в момент прибытия зенитной батареи.

Вот послышался шум моторов, и показались необычайные орудия (рис. 296).

Их длинные и тонкие стволы сверху и снизу охвачены противооткатными приспособлениями в стальных цилиндрах. Привычного хобота станка совсем не видно.

Тракторы останавливаются в указанных командиром местах, отцепляются от орудий и объезжают в сторону. Артиллеристы бросаются к орудиям. Они «прибивают» их к земле специальными, клиньями (рис. 297). Не проходит и пяти минут, как пушки уже готовы к бою (рис. 298).

Теперь ясно видно, что станки этих орудий имеют вид тумб, опирающихся на четыре станины, растопыренные подобно паучьим ножкам. Этими «ножками» станки и вцепляются в землю.

Обычная пушка, поставленная на зенитный станок, могла поворачиваться в любую сторону по кругу, но какой затраты сил это требовало! Надо было силой бойцов повернуть все орудие целиком. Здесь же станок – тумба и станины – всегда остаются на своем месте. Поворачивается посредством поворотного механизма только небольшой верхний станочек, связанный со стволом и его противооткатными приспособлениями (рис. 298). Наводчик сидит на специальном сиденье и легко вращает маховик поворотного механизма; его сиденье передвигается

по кругу вместе со стволом.

Рис. 298. Зенитное орудие готово к бою

Так же легко придают орудию любой угол возвышения от нуля до 85 градусов включительно. «Мертвая воронка» у этого орудия совсем ничтожна (рис. 299) – оно, действительно, может стрелять почти отвесно вверх, в зенит, и с полным правом носит название «зенитного». А «мертвого сектора» обстрела, подобного тому, какой был у приспособленных орудий, у него нет совершенно.

< image l:href="#"/>

Рис. 299. У современных зенитных орудий среднего калибра «мертвого сектора» совсем нет, а «мертвая воронка» очень мала

Вот артиллеристы стали готовиться к стрельбе: от каждой пушки они протянули провода к какому-то сложному прибору с несколькими зрительными трубками и со шкалами, похожими на циферблаты часов. Это – центральный прибор управления артиллерийским зенитным огнем, или, как кратко называют его артиллеристы, – ПУАЗО (рис. 300).

Рис. 300. ПУАЗО «Сперри» и схема связи ПУАЗО с орудиями и с приборами батареи

В стороне от ПУАЗО расположился другой прибор; большой дальномер-высотомер (рис. 301).

Зенитная батарея пришла как раз вовремя: в небе показались неприятельские самолеты.

Раздалась команда: «К бою!» Мигом все заняли свои места, и ПУАЗО начал свою работу.

Прежде всего дальномер-высотомер быстро определил высоту самолетов. Они шли на высоте 4 800 метров.

Показание высотомера тотчас было принято на ПУАЗО: один из обслуживающих его бойцов вращением маховика высоты (рис. 300) установил на соответствующей шкале подвижную стрелку ее против числа «48». Тем самым в счетный механизм ПУАЗО была введена исходная данная – высота цели.

Между тем ПУАЗО все время двигался – он вращался вокруг вертикальной своей оси. Для этого наводчик «визира по азимуту» неотрывно следил за самолетом, не упуская его ни на миг. Так же неотрывно другой наводчик наводил в самолет «визир по углу места», вместе с которым вокруг горизонтальной оси поворачивался специальный механизм внутри ПУАЗО.

Рис. 301. Дальномер-высотомер

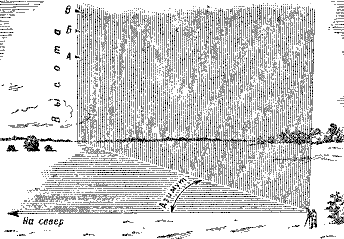

Благодаря ПУАЗО в любой момент можно было узнать, в какой точке пространства находится сейчас самолет, – иначе говоря, все три его координаты.

Но ПУАЗО не ограничивался этим: он вычислял еще и скорость, и направление движения самолета. Для этого механизмам ПУАЗО достаточно было подсчитывать скорость вращения самого ПУАЗО и скорость движения «визира по углу места» самолета: обе эти скорости, очевидно, зависели от скорости и направления движения самолета.
