Интересным является не только сам образец автоматического револьвера, но и его изобретатель. Полковник британской армии Джордж Винсент Фосбери был известным путешественником и заядлым охотником, но также прославился и как изобретатель. Именно он первым получил 20 июня 1885 года патент за номером 7568 на дульное сужение, имеющее штуцерную нарезку, для гладкоствольного охотничьего оружия. Все охотники знают это приспособление под названием «нарезной чок». Он же назвал его Rifled Chock. Практически через год полковник Фосбери уступил свой патент известной лондонской оружейной компании Holland-Holland, которая 27 апреля 1886 г. выпускает в продажу первое ружьё 12-го калибра с нарезным чоком под торговой маркой Paradox. Эта торговая марка известна до сих пор (статья «Собрание парадоксов»
Именно этот незаурядный изобретатель и придумал совместить два столь различных образца как револьвер и автоматический пистолет. Взяв за основу револьвер Webley Scott Mk IV (Mark IV) калибра .455, стоявший на вооружении с 1899 г., он добавил к нему оригинальную систему, обеспечивающую автоматический поворот барабана за счёт действия пороховых газов. В револьвере появились фигурные проточки на барабане и специальном упоре на рукоятке, с которым эти проточки взаимодействовали, и возвратная пружина, толкающая ствольно-барабанный узел вперёд. При выстреле из этого револьвера ствольно-барабанный узел под действием отдачи двигался назад, сжимая возвратную пружину. В это время упор, взаимодействуя с фигурным пазом на барабане, проворачивал последний на 30° вокруг своей оси. После достижения ствольно-барабанным узлом крайнего заднего положения он, под действием возвратной пружины, двигался вперёд, а упор в это время проворачивал барабан ещё на 30°, обеспечивая тем самым расположение очередной каморы напротив ствола.
Собственно, прародитель этого автоматического револьвера – револьвер Mk IV – и определил его дальнейшую участь. Джордж Фосбери обратился со своим детищем в компанию Webley Scott, а именно к Филиппу Веблей. Этот в то время известный английский оружейник всегда отличался интересом ко всему новому и, естественно, заинтересовался новым техническим решением. В 1901 году выпускается первый автоматический револьвер Webley-Fosbery M-1901 калибра .455. Револьвер унаследовал максимальное количество деталей и ствол длиной 6 дюймов от револьвера Mk IV. Также выпускалась специальная версия со стволом длиной 7,5 дюймов и переменными прицельными приспособлениями, вероятно предназначавшаяся для спортивной стрельбы. Меньшая отдача и, соответственно, более высокая точность автоматического револьвера послужили причиной его широкой распространения среди спортсменов и любителей пулевой стрельбы. В этом же году была выпущена версия автоматического револьвера под калибр .38. Благодаря меньшему размеру патрона он имел не шести-, а восьмизарядный барабан.
Ещё через год были выпущены доработанные версии автоматического револьвера – Webley-Fosbery M-1902 калибров .455 и .38. Основным их отличием являлось перемещение проточек на барабане с задней части на переднюю.
И модель 1901 г., и модель 1902 г. безуспешно пытались продвинуть в войска. Нельзя сказать, что армия не заинтересовалась новинкой: армии Великобритании и США испытывали эти образцы, но отказались от них. Дело в том, что автоматический револьвер был более сложен, чем его неавтоматический прародитель и, как следствие, имел большую стоимость, больший вес (примерно на 170 г), был более требователен к подготовке стрелка (требовалось правильное удержание оружия при стрельбе) и был менее устойчив к загрязнениям. При таких недостатках плюсы автоматического револьвера, заключающиеся в точности и малой отдаче, блёкли.
Однако отдельными офицерами достоинства автоматического револьвера Фосбери были оценены. Благодаря особой системе вооружения, распространённой в то время в армиях мира, практически любой офицер мог за свой счёт приобрести себе оружие по нраву. Вот британские офицеры и приобретали в частном порядке автоматические револьверы Webley-Fosbery. Так что, несмотря на отказ в постановке на вооружение, повоевать этим револьверам всё же пришлось.
В 1914 г. выпускается Webley-Fosbery M-1914 – последний из автоматических револьверов Джорджа Фосбери. Особых отличий от первых двух у модели 1914 года не было. Были выпущены версии со стволом длиной 7,5 дюймов и 6 дюймов, а по специальному заказу – со стволом длинной 4 дюйма. Остаётся только догадываться, кто и для чего мог заказать такой вариант этого револьвера. Однако именно такая версия, с четырёхдюймовым стволом, и попала в наше поле зрения в Артиллерийском музее.
Дальнейшее производство этих револьверов продлилось до 1915 года и было прекращено в связи с первой мировой войной. Компания Webley-Scott занималась выполнением огромного количества военных заказов, и на работу с автоматическими револьверами просто не хватало сил и ресурсов. Даже несмотря на то, что эти револьверы всегда выпускались малыми сериями, трудоёмкость и дороговизна изготовления не позволили продолжить их выпуск.
Окончательную точку в истории автоматического револьвера Webley-Fosbery поставил один интересный факт. В 1918 г. он, весьма, кстати, полюбившийся стрелкам-спортсменам,

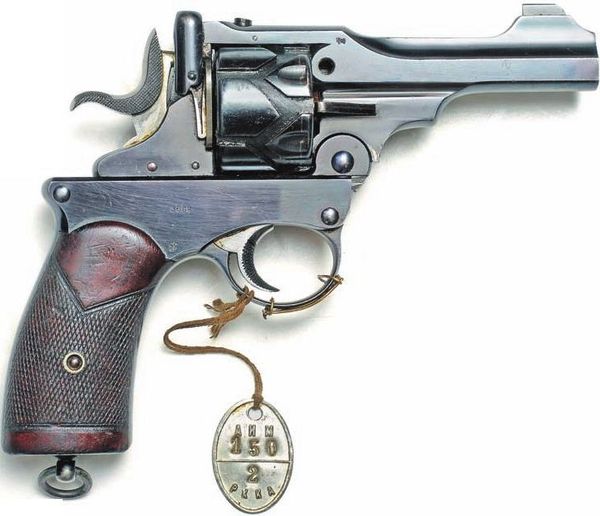

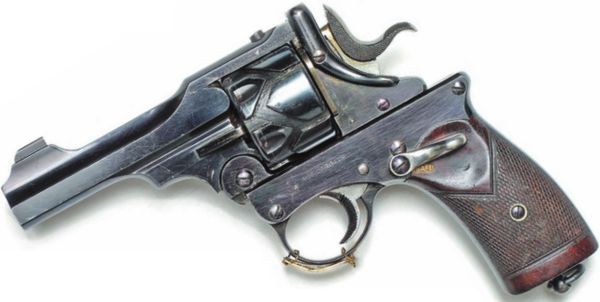

Автоматический револьвер Webley-Fosbery M-1914:
Калибр – .455
Длина револьвера – 8,5 дюймов
Длина ствола – 4 дюйма
Ствол – нарезной
Масса – ок. 950 г
Вместимость барабана – 6 патр.

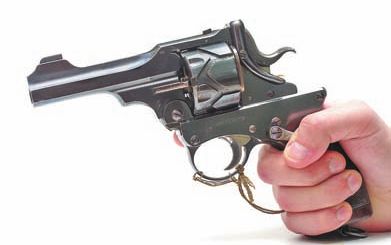

В момент накола капсюля патрона ствольно-барабанный узел револьвера находится в крайнем переднем положении

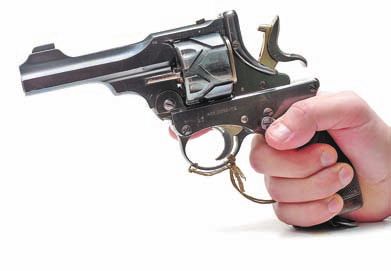

После выстрела ствольно-барабанный узел под действием силы отдачи движется назад. Одновременно с этим барабан проворачивается на 30° и взводится курок

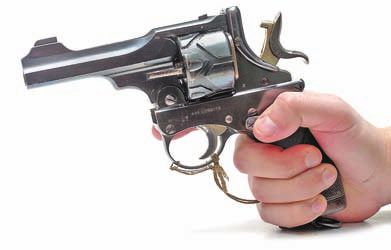

Под действием возвратной пружины ствольно-барабанный узел возвращается вперёд. Одновременно с этим барабан проворачивается ещё на 30° и очередная камора с патроном располагается напротив ствола

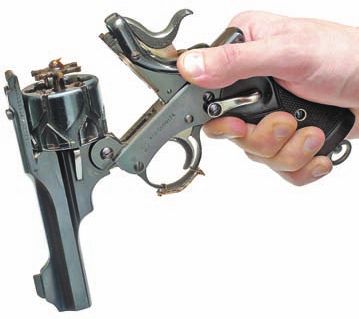

После нажатия на рычаг блокировки револьвер переламывается пополам а экстрактор выдвигает стреляные гильзы
Калашников. Оружие, боеприпасы, снаряжение. 2010. №7
Ружье Lefaucheux

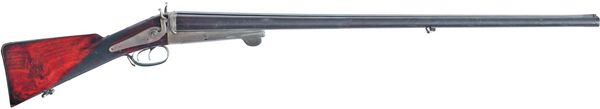

Может показаться, что в заголовке статьи стоитнепонятное, труднопроизносимое слово. На самом делеэто фамилия человека, известного, пожалуй, каждомуоружейнику или охотнику – Казимира Лефоше. А речьв этой статье пойдёт о ружье с затвором Лефоше,хранящемся в Военно-историческом музее артиллерии,инженерных войск и войск связи (ВИМАИВиВС)в Петербурге.
Казимир Лефоше трудился в Париже в середине XIX в. Основной след в истории огнестрельного оружия он оставил изобретением шпилечного патрона. Но это изобретение далеко не единственное. В 30-х годах XIX в. Лефоше предложил весьма интересный и новый на тот момент способ запирания стволов у переломных ружей. Сам принцип переламывания ружья был известен под названием drop-down с середины XVIII в., но все первые системы были весьма ненадёжными: имели такой серьёзный недостаток, как неплотное запирание стволов. Лефоше предложил использовать для запирания стволов специальный эксцентрик с рычагом, установленный в ложе, и один или два крюка с пазами, приваренные к стволам. При повороте рычага эксцентрик заходил в пазы крюков и благодаря небольшим скосам на поверхности плотно прижимал стволы к коробке. Впоследствии эту систему так и называли – система Лефоше (рычаг Лефоше).
Данная система получила широкое распространение в мире охотничьего оружия, но со временем уступила место более надёжной системе с верхним рычагом.
Рычаг Лефоше в начальном его исполнении был недо статочно надёжен, поэтому очень многие оружейники его дорабатывали. Пиком использования этой схемы стали 50-70-е года XIX века. Многие оружейники, в том числе и в России, использовали рычаг Лефоше вплоть до начала XX века.
Примерно в это же время появились патроны центрального боя. Над разработкой таких патронов трудились не только военные, но и гражданские оружейники. Среди известных оружейников, работавших в этом направлении, встречаются – Дрейзе, Нидхем, Ланкастер, Шатовилье, Дау. Работали в этом направлении и некоторые отечественные специалисты. Патроны центрального воспламенения получили широкое распространение в охотничьем оружии. Многие мастера выпускали не только ружья, но и патроны специально под них. Пожалуй, единственной вещью, стандартизованной на тот момент, оставался только калибр, да и тот иногда имел отклонения.
