Собственно, зачем мы обо всём этом говорим? Просто ружьё, из фондов ВИМАИВиВС, о котором идёт речь, поражает богатством интереснейших технических решений, но в то же время имеет и один не менее интересный секрет.

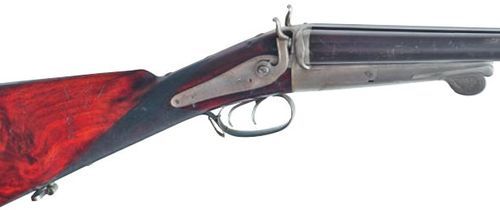

В первую очередь следует отметить, что замок ружья выполнен с запиранием рычага Лефоше. При этом он практически неотличим от изначального варианта исполнения, предложенного самим Лефоше.

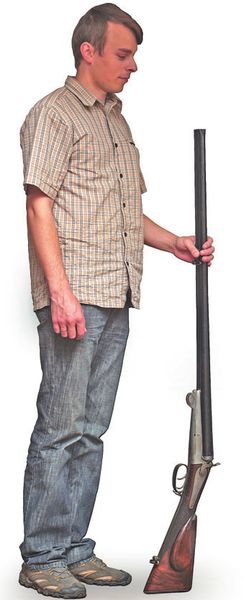

Следующим интересным фактом являются характери стики ружья. Это ружьё 4-го калибра, так называемая утятница. Ружьё курковое двуствольное, стволы располагаются в горизонтальной плоскости. Курки открытые, взводятся вручную. Спусковых крючков два, передний для правого ствола, задний для левого. Длина оружия около 1,5 м, вес примерно 10-11 кг – своего рода такая не большая пушка для стрельбы
Не менее интересным является исполнение крепления ствола. Он крепится с помощью рычага, аналогичного рычагу Лефоше. Вероятнее всего, это сделано для быстрой разборки ружья и его последующей транспортировки. Рычаг запирания и рычаг крепления стволов выполнены весьма гармонично. В закрытом состоянии они создают своеобразное цевье, при этом качество подгонки деталей выполнено на достаточно высоком уровне.
Для этого ружья использовались патроны центрального боя, об этом говорит центральное расположение бойков. Судя по длине хода бойков, могли использоваться шпилечные патроны с расположением шпильки в центральной части патрона, но это только предположение. Всё дело в загадке этого ружья – на нём отсутствуют клейма. Нет ни указания года выпуска, ни производителя, ни номера, нет даже поверочных клейм или указания калибра. Единственное, по чему можно судить о дате изготовления, – это конструкция ружья, которая позволяет предположить, что оружие было изготовлено в 1870-1890 годах. Но, возможно, оно появилось на свет раньше, так как работы над патронами центрального боя некоторые оружейники вели начиная с 1840 г.
Вся информация о происхождении этого ружья, приведённая в его формуляре, ограничивается лаконичным: «Ружьё было передано в ВИМАИВиВС из бутафорского склада в начале XX века». Не правда ли, маловато? Но, тем не менее, это прекрасный пример сочетания двух известных технических идей, одна из которых используется в огнестрельном оружии и в наши дни.

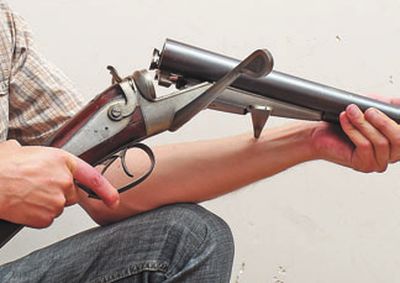

Для отпирания стволов необходимо нижний запирающий рычаг отвести вправо

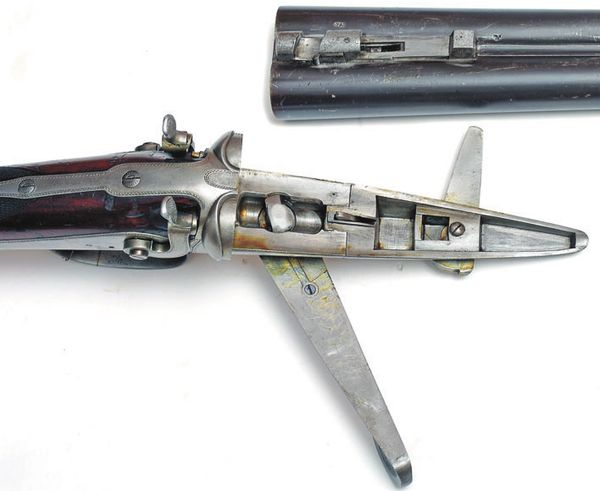

Для отделения стволов необходимо сначала открыть ружьё, после чего повернуть рычаг разборки влево и отделить стволы

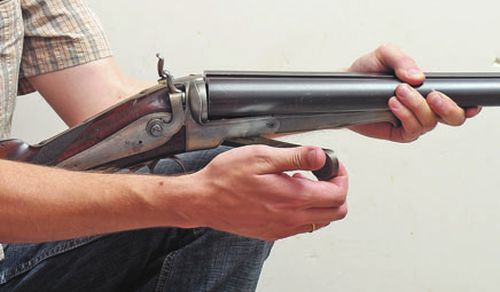

Для безопасности обращения рычаг отпирания ружья и рычаг разборки поворачиваются в разные стороны
Калашников. Оружие, боеприпасы, снаряжение. 2010. №8
Охотничий пистолет
Читатель, взглянувший на фото, может возмутиться и сказать, что это никакой не пистолет, а обыкновенный «обрез». И он будет неправ, ведь этот образец отечественного оружейного производства, предоставленный для написания данного материала Военно-историческим музеем артиллерии, инженерных войск и войск связи (ВИМАИВиВС), является именно пистолетом. Притом охотничьим пистолетом.
В
Фабрика Евдокимова выпускала в основном охотничье оружие. Среди всего богатого ассортимента ружей и винтовок для охоты особо выделялись «Сибирские винтовки». Это нарезное ружьё снабжалось складными сошками, а на прикладе имелась выемка для просаленных пыжей. Кроме охотничьего оружия фабрика Евдокимова выпускала также детали для боевых винтовок. В частности, среди продукции фабрики были детали к винтовкам системы Мосина.
Но вернёмся к нашему пистолету. Пистолетом этот образец является по определению. Например, аналогично травматическая «Хауда» – тоже пистолет. Вообще пистолетная история достаточно интересна. Сам термин «пистолет» появился от названия города Пистойя, в котором в 1540 г. Камиллио Ветелли первым выпустил короткоствольное ручное огнестрельное оружие. Новинка весьма полюбилась кавалеристам за свою компактность и возможность держать оружие одной рукой. А применение пистолетов для охоты известно с 1600 г. В то время экипировка охотника включала в себя дробовое ружьё, ружьё для стрельбы пулей и один или два пистолета. Притом пистолеты могли заряжаться как пулей, так и дробью.

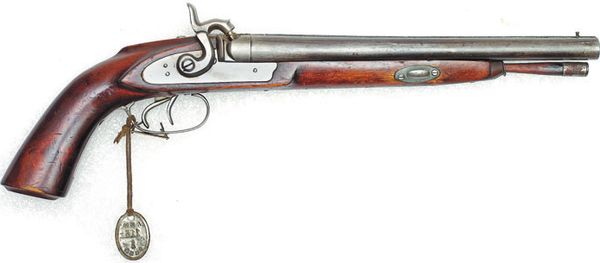

Итак, охотничий пистолет производства Н. А. Евдокимова. Пистолет гладкоствольный, двуствольный, дульнозарядный, курковый, с ударной системой воспламенения. Система воспламенения характерна тем, что перед выстрелом стрелок должен поместить в курки специальные колпачки из мягкого металла или бумаги со специальным составом внутри. Состав внутри колпачков в основном представлял собой смесь серы с селитрой или с бертолетовой солью и гремучей ртутью. При ударе курков этот состав воспламенялся и через специальное затравочное отверстие воспламенял пороховой заряд. Подобная система получила название ударной, а ружья с таким воспламенением назывались ударными ружьями. Распространена такая система была среди охотничьего оружия достаточно широко в начале ХIХ в., когда кремниевый замок уже умирал, а унитарный патрон ещё не родился.
Стволы пистолета Евдокимова располагаются в горизонтальной плоскости один рядом с другим. Внутренний диаметр стволов 13,5 мм. Вероятнее всего, это особый калибр производителя. Такое безобразие в отношении унификации и стандартизации наблюдалось в середине ХIХ в. повсеместно. Многие производители комплектовали свои ружья своими же пулелейками. Дульных сужений в стволах нет. Длина пистолета 470 мм, ширина 55 мм, высота 160 мм, длина ствола 290 мм. Следует отметить, что длина шомпола – 260 мм, а это на 30 мм короче стволов.
Спусковых крючков два: передний производит выстрел из правого ствола, задний – из левого. Особенно следует отметить курки. В передней части ударного конца в каждом курке сделан небольшой пропил. По-видимому, они предназначались для стравливания лишнего давления при детонации колпачков в случаях, когда затравочные отверстия засорены. Тем самым эти пропилы предохраняли курки от обратного хода в момент выстрела.
Ложа с рукоятью у пистолета деревянные. После более тщательного осмотра на рукояти обнаружилось клеймо – лук со стрелой. Клеймо соответствует Ижевскому оружейному заводу, но на стволах клеймо только мастера. По-видимому, рукоять с ложей были сделаны на заводе, а сам пистолет собран Евдокимовым. Притом следует отметить, что больше на пистолете клейм нет, нет также и даты изготовления. Это, в свою очередь, указывает на то, что данный пистолет был изготовлен мастером до открытия собственной фабрики – до 1867 г. А это значит, что Адриану Никандровичу Евдокимову на момент изготовления было около 20 лет. Очевидно, что занятие изготовлением оружия было для него делом всей жизни.
