Из четырех оставшихся 380-мм пушек две отправили на грузовом судне в Касабланку, по пути судно было потоплено германскими бомбардировщиками. Еще две пушки не удалось погрузить из-за порчи подъемного крана, и они была захвачены в Сен-Назере немцами.
Кроме того, немцам удалось захватить восемь исправных 380-мм орудий М.1935, предназначенных для строившегося линкора «Клемансо», который к моменту капитуляции Франции имел готовность 20 % и даже не был спущен на воду.
У немцев эти орудия
На западной стороне залива в Гавре была построена мощная батарея, вооруженная тремя 38-см орудиями K.M.36/35(f). Специально для них были изготовлены одноорудийные башенные установки С.39. Кроме того, орудия 38 cm K.M.36/35(f) были отправлены в Норвегию. Следует заметить, что французы сделали все, чтобы запутать историю использования этих орудий немцами. Известно лишь, что после войны недостающие пушки были установлены на линкоре «Жан Бар», который окончательно вступил в строй в 1949 г.
Данные пушек 38 cm K.M.36/35(f)
Калибр, мм 380
Длина ствола, мм/клб 17882/47
Длина канала, мм/клб 17257/45
Длина каморы, мм 2830
Объем каморы, дм. куб 456,6
Длина нарезной части, мм 4157
Число нарезов 80
Глубина нареза, мм 3,7
Ширина нареза, мм 8,9
Ширина поля, мм 6,0
Крутизна нарезов, клб 25,37
Вес ствола, т 94,13
Угол ВН, град. –5°+35° (в башне линкора)
Длина отката, мм 1325 (в башне линкора)
Баллистические данные
Вес снаряда 884 кг. Вес заряда 288 кг. Начальная скорость снаряда 830 м/с. Дальность стрельбы при угле 35° — 41,7. Давление в канале ствола 3200 кг/кв. см.
34-см пушка K.M./12(f)
340/45-мм французские орудия М.1912 производились с 1912 г. и устанавливались в двухорудийных башнях линкоров «Бретань», «Лоран» и «Прованс». В 1913–1914 гг. было заложено пять линкоров типа «Нормандия», каждый из которых должен был иметь двенадцать 340-мм орудий М.1912 в трех четырехорудийных установках.
В связи с Вашингтонскими договоренностями 1922 г. строительство линкоров типа «Нормандия» было прекращено. Часть изготовленных для них 340-мм пушек французские адмиралы решили использовать в береговой обороне и на железнодорожных установках.
Четырехорудийные установки использовать в береговой обороне было нецелесообразно, и для этих орудий специально в 1924 г. спроектировали двухорудийные береговые башенные установки «340-мм башни М.1924».
Две башни М.1924 были установлены на мысе Сепет вблизи Тулона.
Данные 340/45-мм французской пушки М.1912
Калибр, мм 340
Длина ствола полная, мм/клб 16115/47,4
Длина канала, мм/клб 15580/45,8
Длина
Длина каморы, мм 2055
Объем каморы (при снаряде в 4,4 клб), л 256,4
Число нарезов 102
Глубина нареза, мм 1,9
Ширина нареза, мм 7,5
Ширина поля, мм 3,0
Вес ствола с затвором, кг 66950
Данные береговой башенной установки
Угол ВН, град. –3°; +50°
Угол ГН, град. 360°
Угол заряжания, град. +2°
Высота линии огня над бетонным основанием, мм 1020
Толщина брони башни, мм: лоб 200
бок 140
крыша 70

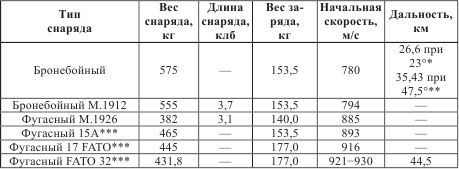

Боекомплект и баллистика 340/45-мм французской пушки М.1912
Таблица 35
Снаряды:
* 23° — максимальный угол, допускаемый башнями линкоров типа «Бретань».
** 47,5° — угол, при котором достигалась максимальная дальность стрельбы на береговых установках.
*** Применялись только для железнодорожных орудий.
Пушка имела картузное заряжание.
В 1941 г. немцы спроектировали для 34-см пушек K.М.12(f) одноорудийную башенную установку С-41.
Данные С-41
Угол ВН, град. –3°; +50°
Угол ГН, град. 360°
Длина отката, мм 900
Высота линии огня, мм 300
Радиус вращения задних катков, мм 6588
Расстояние между осью цапф и осью вращения, мм 400
Скорострельность 1 выстрел в 4 минуты
27-см береговая мортира 585(f)
Производство 270-мм береговых мортир было начато фирмой Шнейдера в 1889 г. Летом 1940 г. немцы захватили несколько таких мортир.
Данные мортиры
Калибр, мм 270
Длина ствола, мм/клб 3350/12,4
Вес ствола, т 5,8
Угол ВН, град. 0°; +60°
Угол ГН, град. 360°
Вес установки без основания и установочных частей, т 26,5
Скорострельность 1 выстрел в 5 минут
В походном положении мортира перевозилась на трех повозках общим весом 46,2 т.
Огонь 27-см мортиры, равно как и других крупнокалиберных мортир, мог быть эффективен лишь во фьордах, узких заливах с крутыми берегами, в устьях рек и т. д.
19,4-см пушка K.485(f)
Длина ствола 19,4-см пушки K.485(f) составляла 6570/33,9 мм/клб. Орудие стационарное, лафет на центральном штыре. Вес установки 29,6 тонны. Снаряд весом 78 кг имел начальную скорость 725 м/с и дальность 20 800 м. Ее модификацией была 19,4-см пушка K.485/585(f).
