Рассмотрим пример: блок с именем СТУЛ образован из двух объектов – сиденья и спинки. Исходные объекты, изображающие сиденье и спинку стула, находятся соответственно на слоях СИДЕНЬЕ и СПИНКА. Пусть блок СТУЛ вставляется в слой с именем МЕБЕЛЬ, которому назначен фиолетовый цвет. Если до создания блока объекты, соответствующие спинке и сиденью, имели цвет ByLayer, то независимо от слоя, на который вставлен блок, цвет сиденья и спинки будет определяться текущим значением цвета слоев СИДЕНЬЕ и СПИНКА. Если до создания блока объекты, соответствующие спинке и сиденью, имели цвет ByBlock, то цвет сиденья и спинки будет определяться текущим цветом того слоя, на который вставлен блок (в данном

случае это фиолетовый цвет).

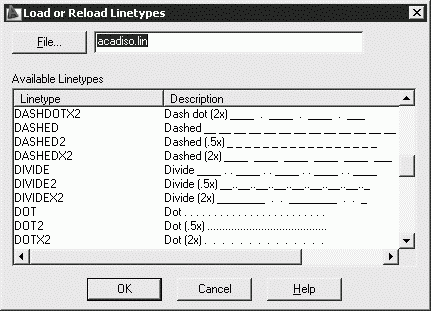

Для быстрого просмотра и изменения цвета, типа линии и ее веса можно использовать строку свойств объектов.

При выборе объекта, если ни одна из команд не активна, динамически отображаются слой, цвет, тип и вес линии данного объекта. Параметры выбранного объекта можно изменить, настроив их в раскрывающихся списках управления цветом, типом или весом линии, но при этом не должна выполняться ни одна команда. Чтобы сделать цвет, тип или вес линии текущими, достаточно выбрать их соответственно из раскрывающихся списков управления свойствами линии.

Копирование свойств объектов

Команда MATCHPROP предназначена для копирования свойств заданного объекта другому объекту. Она вызывается из падающего меню Modify -> Match Properties или щелчком на пиктограмме Match Properties на стандартной панели инструментов.

Допускается копировать цвет, слой, тип линий, масштаб типа линий, вес линий, стиль печати, трехмерную высоту и другие свойства.

Тренинг-система

Выполните упражнение Pr8 из раздела 4.

Палитра свойств объектов

Палитра свойств объектов PROPERTIES, показанная на рис. 5.8, – это единый инструмент, управляющий практически всеми свойствами объектов рисунка. На палитре собрано около 40 диалоговых окон и команд, которые были разрознены в более ранних версиях AutoCAD. Загружается она командой PROPERTIES, либо из падающего меню Modify -> Properties, либо щелчком на пиктограмме Properties (Ctrl+1) на стандартной панели инструментов.

Рис. 5.8. Палитра свойств объектов

Палитра свойств объектов Properties позволяет производить фильтрацию наборов выбранных объектов по их типу, предоставляя возможность редактировать свойства каждого объекта. В случае если текущий набор объектов не создан, показывается текущее состояние таких свойств рисунка, как стиль вывода на печать, ПСК, данные о видовых экранах, гиперссылки.

В верхней части палитры расположен раскрывающийся список, содержащий типы и количество выбранных объектов. Справа от него – кнопки переключения Toggle value of PICKADD Sysvar и выбора объектов Select Objects и Quick Select.

Ниже расположены следующие разделы.

• General – общие, содержит поля:

· Color – цвет;

· Layer – слой;

· Linetype – тип линий;

· Linetype scale – масштаб типа линий;

· Lineweight – вес линий;

· Thickness – высота.

• 3D Visualization – трехмерная визуализация,

содержит поля:

· Material – материал;

· Shadow display – отображение тени.

• Plot style – стиль печати, содержит поля:

· Plot style – стиль печати;

· Plot style table – таблица стилей печати;

· Plot table attached to – пространство таблицы стилей печати;

· Plot table type – тип стилей печати.

• View – вид, содержит поля:

· Center X – центр X;

· Center Y – центр Y;

· Center Z – центр Z;

· Height – высота;

· Width – ширина.

• Misc – разное, содержит поля:

· Annotation scale – масштаб;

· UCS icon On – знак ПСК включен;

· UCS icon at origin – знак ПСК в начале координат;

· UCS per viewport – ПСК на каждом видовом экране;

· UCS Name – имя ПСК;

· Visual Style – визуальный стиль изображения.

Палитра свойств объектов Properties может оставаться открытой в процессе работы; она показывает свойства выбранного объекта. Если выделено несколько объектов, в окне выводятся только общие свойства, значения которых совпадают у всех выбранных объектов. К общим свойствам относятся цвет, слой, тип линии, масштаб типа линии, стиль печати, вес линии, гиперссылка, высота.

Тренинг-система

Выполните упражнения Pr1–Pr7 и Pe1 из раздела 4.

Глава 6

Управление экраном

Система AutoCAD обладает широкими возможностями отображения различных видов рисунка. Предусмотрены команды, которые позволяют при редактировании чертежа быстро перемещаться от одного его фрагмента к другому для визуального контроля внесенных изменений. Можно зумировать изображение, изменяя его экранное увеличение, или производить панорамирование, перемещая рисунок по видовому экрану; также допускается сохранение выбранного вида с его последующим восстановлением для вывода на печать или просмотра. Кроме того, обеспечивается одновременный просмотр различных участков рисунка путем разделения области рисунка на несколько неперекрывающихся видовых экранов.
