воспользоваться предварительным просмотром размерных стилей рисунка и их свойств;
переименовать размерные стили;
удалить размерные стили.
Размерные стили задают внешний вид и формат размеров. Они позволяют обеспечить соблюдение стандартов и упрощают редактирование размеров. Размерный стиль определяет следующие характеристики: формат и положение размерных линий, линий-выносок, стрелок и маркеров центра; внешний вид, положение и поведение размерного текста; правила взаимного расположения текста и размерных линий; глобальный масштаб размера; формат и точность

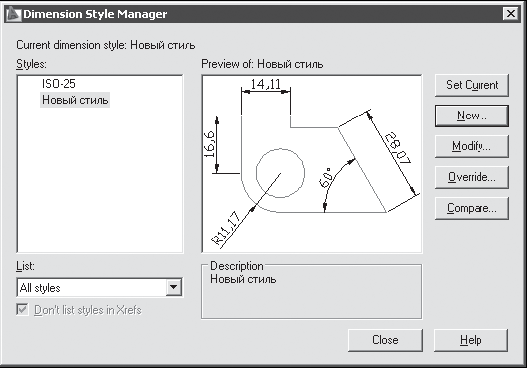

Для создания нового размерного стиля необходимо в Диспетчере размерных стилей Dimension Style Manager щелкнуть на кнопке New.... Откроется диалоговое окно Create New Dimension Style, где следует указать имя создаваемого размерного стиля.
После этого на экране появится диалоговое окно New Dimension Style (рис. 10.18).

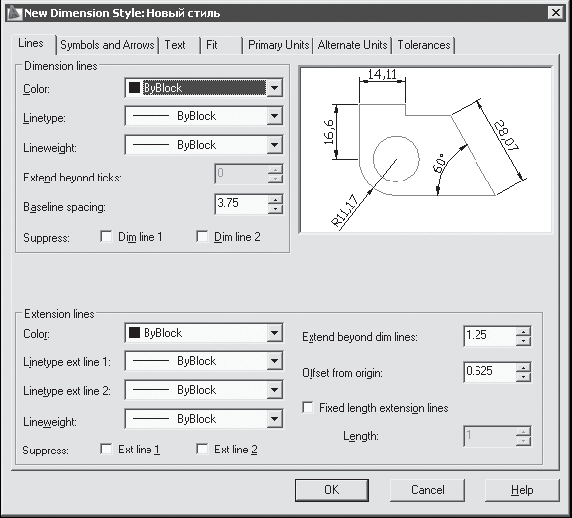

Рис. 10.18. Диалоговое окно определения параметров размерного стиля, вкладка управления линиями
Данное окно содержит семь вкладок:
вкладка Lines позволяет осуществлять управление внешним видом размерных линий;
вкладка Symbols and Arrows позволяет настроить параметры символов и стрелок;
вкладка Text обеспечивает управление размерным текстом: его стилем, высотой, местоположением относительно размерной линии, зазором между текстом и размерной линией и пр.;
вкладка Fit позволяет установить правила взаимного расположения размерных, выносных линий и текста;
вкладка Primary Units позволяет определить формат и точность основных линейных и угловых единиц, вид измеренных значений размеров;
вкладка Alternate Units позволяет определить формат и точность альтернативных единиц, которые используются для обозначения величин размеров в дополнительной системе единиц;
вкладка Tolerances управляет параметрами формата и точности простановки допусков, показывающих пределы, в которых может варьироваться размер.
Глава 11
Редактирование чертежей
Выбор объектов
Большинство команд редактирования AutoCAD требует предварительного указания объектов для работы с ними. Выбранные объекты – один или несколько – называются набором. Такой набор можно создать как до, так и после вызова команды редактирования.
После того как вызвана одна из команд редактирования, AutoCAD предлагает выбрать объекты. В командной строке появляется запрос:
Select objects: – выбрать объекты
При этом перекрестье указателя мыши заменяется прицелом выбора. Выбор отдельных объектов производится с помощью мыши или одним из способов. Несколько из них описаны ниже:
Add – включает режим добавления для пополнения существующего набора. Это
ALL – позволяет выбрать все примитивы, в том числе те, которые расположены на отключенных, заблокированных и замороженных слоях;
Crossing – секущая рамка выделяет все объекты, которые находятся внутри или пересекают контур рамки. По умолчанию в ответ на запрос Select objects: можно указать первый угол рамки, а затем второй в направлении справа налево;
Last – выбирает последний нарисованный объект, видимый на экране;
Window – выбирает объекты, которые целиком попадают в рамку. По умолчанию в ответ на запрос Select objects: можно указать первый угол рамки, а затем второй угол по диагонали от первого в направлении слева направо.
Редактирование с помощью ручек
Выбранными объектами можно манипулировать с помощью ручек – маленьких квадратиков, которые высвечиваются в определяющих точках выбранных объектов (рис. 11.1).
Рис. 11.1. Примеры примитивов с ручками
При включенном режиме работы с ручками выбор объектов производится до редактирования, а манипуляции с ними выполняются с помощью указателя мыши или ключевых слов. Таким образом, использование ручек позволяет минимизировать обращения к меню.
Удаление и восстановление объектов
Команда ERASE осуществляет удаление (стирание) объектов. Она вызывается из падающего меню Modify Erase или щелчком на пиктограмме Erase на панели инструментов Modify.
Запросы команды ERASE:
Select objects: – выбрать объекты
Select objects: – выбрать объекты
Select objects: – нажать клавишу Enter для завершения работы команды
Выбор объектов, которые следует стереть, может производиться любым из доступных способов.
Для восстановления удаленных последней командой Е RAS Е объектов используется команда OOPS. Ее название – «ОЙ» – весьма удачно отражает эмоции пользователя, испытываемые в момент применения этой команды.
Пример. Удаление объектов
Удалить из рисунка две нижние окружности и окружность в центре (рис. 11.2).
Рис. 11.2. Удаление объектов
