"Ворон"
Сверхзвуковой подвесной беспилотный самолет-разведчик, проект
В самом конце 60-х годов в руки СССР попал американский беспилотный самолет-разведчик D-21. "Американец" представлял большой интерес для отечественной авиационной промышленности, так как представлял из себя достаточно компактный летательный аппарат, оборудованный комплектом современного разведывательного оборудования, рассчитанный на длительные полеты и выполнение разведывательных задач на больших сверхзвуковых скоростях в условиях кинетического нагрева конструкции. К исследованиям D-21, его конструкции, материалов, примененным производственным технологиям, систем оборудования и использованной элементной базы были
В соответствии с Решением комиссии Президиума Совета Министров СССР по военно-промышленным вопросам № 57 от 19 марта 1971 года в ММЗ "Опыт", опираясь на исследования по D-21, подготовили аванпроект советского аналога американского беспилотного разведчика, с учетом использования отечественных материален^с^ ловой установки и самолетного и целевого оборудования. Тема получила шифр "Ворон".
Согласно аванпроекта беспилотный разведчик "Ворон" должен был входить в комплекс стратегической и оперативной воздушной разведки и предназначался для выполнения операций во взаимодействии с другими средствами воздушного и наземного обеспечения. Комплекс должен был включать: дальний сверхзвуковой беспилотный самолет- разведчик "Ворон", самолет-носитель беспилотного разведчика (самолеты Ту- 95 или Ту-160), средства наземного инженерно-технического обеспечения, средства приема и обработки полученной разведывательной информации. Самолет-разведчик должен был после старта с самолета-носителя и выполнения своей разведывательной миссии выходить в зону, в которой от него отделялся спасаемый отсек с разведматериалами (по типу, как это выполнялось в комплексе "Ястреб-1").
В качестве маршевого двигателя должен был использоваться сверхзвуковой прямоточный воздушно-реактивный двигатель типа РД-012 с максимальной полетной тягой 1350 кгс. После отделения от самолета-носителя "Ворон" предполагалось разгонять до высокой сверхзвуковой скорости, соответствующей расчетному режиму прямоточного маршевого двигателя, при помощи подвесного порохового разгонного ускорителя с тягой 47500 кгс. В ходе исследований по теме рассматривалось применение беспилотного разведчика "Ворон" в варианте наземного старта, но такой вариант использования для "Ворона" был признан менее эффективным, чем его использование как элемента составной авиационной системы.
Работы по теме "Ворон" проводились в течение нескольких лет и дали достаточно много интересного и полезного материала для дальнейшего развития отечественных технологий создания проектов перспективных, самолетов, предназначенных для полетов на больших сверхзвуковых скоростях.
Основные расчетные данные беспилотного самолета-разведчика "Ворон" длина самолета – 13,06 м; размах крыла -5,8 м; высота самолета – 2,08 м; площадь крыла – 37,0 м 2 ; масса в момент отрыва – 6300 кг; масса в момент отрыва с разгонным ПРД – 14120 кг; масса пустого самолета – 3450 кг; масса топлива – 2850 кг; скорость полета на маршруте – 3500-3800 км/ч; высота полета – 23000-26400 м; дальность полета – 4600 км.
"164" (Ту-164)
Ближнемагистральный пассажирский самолет – "малый аэробус", проект
В начале 70-х годов, рассматривая и оценивая пути и перспективы дальнейшего развития магистральных отечественных пассажирских самолетов на ближайшие 10-15 лет, а также возможности туполевского коллектива в области пассажирского самолетостроения, в ОКБ была принята довольно стройная модификационная концепция дальнейшего развития основных классов

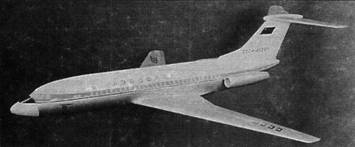

Модель самолета "164"
Начало работ по самолету "малый аэробус", получившего обозначение "164" (Ту-164) можно отнести к середине 60-х годов. В основе проекта лежала модернизация Ту-134 2 х Д-30. Основные изменения касались внедрения нового фюзеляжа увеличенного до диаметра 3,3 м, рассчитанного на размещение 83 пассажиров в нормальном варианте и 93 – в перегрузочном. Самолет предназначался для эксплуатации на напряженных авиалиниях протяженностью 1000-3000 км. При проектировании машины предполагалось оснастить ее новейшим пилотажно-на- вигационным оборудованием, что должно было позволить сократить состав летного экипажа до двух человек. В 1967 году по Ту-164 2 х Д-30 ОКБ подготовило аванпроект. Согласно ему самолет должен был иметь следующие основные данные:
– длина самолета – 32,5 м;
– размах крыла – 29,3 м;
– высота самолета -8,7 м;
– площадь крыла – 115/127 м ;
– максимальная взлетная масса – 42000-47000 кг;
– масса пустого снаряженного самолета – 25500 кг;
– коммерческая нагрузка -10000 кг;
– максимальная крейсерская скорость – 980 км/ч;
– крейсерская скорость – 800-880 км/ч;
– практический потолок – 10000-11000 м;
– дальность полета с максимальной коммерческой нагрузкой – 1930-3200 км;
– потребная длина ВПП – 1830-2120 Jи;
– экипаж – 2 чел.

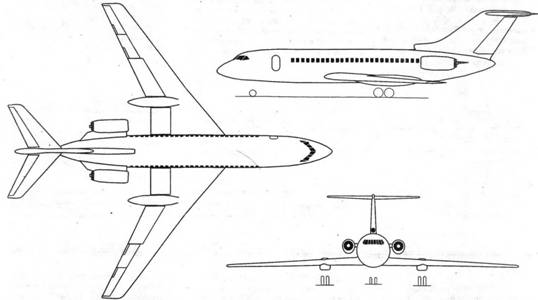

В начале 70-х годов, в рамках проработки "Семейства пассажирских самолетов "Ту"", в ОКБ рассматривался "малый аэробус" Ту-164 (Ту-134М) с тремя двигателями Д-30Р (Д-30 2 сер), предназначавшийся для перевозки 125- 152 пассажиров на расстояние порядка 1700 км. Проект предусматривал использование секций самолета Ту-154 диаметром 3,8 м, двигателей и доработанного крыла Ту-134А с увеличенной площадью, передним наплывом и улучшенной механизацией. Ту-164 3 х Д- 30 3 сер. должен был иметь следующие основные геометрические данные:
– длина самолета – 43,5 м;
– размах крыла – 33,5 м;
– высота самолета – 10,55 м;
– площадь крыла – 145 м'.
В дальнейшем по проекту Ту-164 перешли к двухдвигательному варианту с уменьшенной пассажировместимостью в основном варианте до 120-130 человек и в укороченном варианте до 80 человек. Дальность полета для первого варианта получалась 1700 км, для второго варианта – 500-700 км. С учетом высокой преемственности с Ту- 134А, предполагалось к середине 1974 года закончить проектирование и испытания машины и в 1975 году начать серийное производство Ту-164 в двух- двигательном варианте.
Работы по проекту Ту-164 шли одновременно с проектом другого "малого аэробуса" Ту-184, по которому ОКБ также подготовило несколько вариантов в ходе развития проекта.

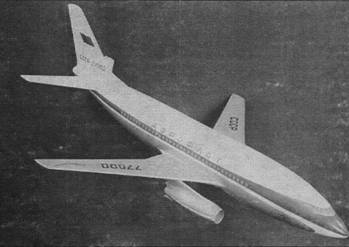

"184" (Ту-184)
Ближнемагистральный пассажирский самолет – "малый аэробус" Новый самолет- "аэробус" Ту-184
предназначался для перевозки 140-160 пассажиров на дальности 500-1700 км в условиях транспортной системы конца 70-х годов.
