Применение широкого фюзеляжа с компоновкой кресел по 7 в ряд (2+3+2) с двумя проходами устраняла разрыв в уровне комфорта и сервиса между самолетами малой дальности и новыми средними и дальними магистральными самолетами с широким фюзеляжем. Преимуществом центрального трехместного блока по сравнению с четырехместным является удобство размещения пассажира в среднем кресле и предоставляемая ему альтернатива в пользовании проходами и багажными полками.
Модель самолета "184"
Широкий
Рентабельность самолета Ту-184 обеспечивалась высокой весовой отдачей по коммерческой нагрузке, экономичностью освоенных в серийном производстве двигателей, высокой крейсерской скоростью, низкой (за счет максимальной унификации с самолетом Ту-134А) стоимостью планера, быстрой оборачиваемостью самолета, его независимостью от аэродромных средств обслуживания. Например, коэффициент эффективности самолета Ту-184 составляет 840, а Ту-134А – 480.
Аэробус Ту-184 рассматривался как дальнейшее развитие пассажирских самолетов Ту-124 и Ту-134.
Самолет имел туристский вариант на 140-160 мест, и смешанный вариант на 132 места. Согласно первоначального проекта Ту-184 с двумя двигателями Д-30КП имел следующие основные данные:
– длина самолета – 39,1 м;
– размах крыла – 30,9 м;
– высота самолета – 12,85 м;
– площадь крыла – 52,144 м1 ;
– взлетная масса – 60000-62000 кг;
– коммерческая нагрузка – 16500 кг;
– крейсерская скорость полета – 990 км/ч;
– дальность полета – 1700-2000 км.
В рамках проекта Ту-184 прорабатывался вариант самолета с двумя двигателями Д-30М (Д-30А). Вариант рассматривался как альтернатива самолету Як-42. ОКБ предлагало высокоэкономичный, малошумный самолет с двумя двигателями расположенными на крыле (по типу германского WFV-614). Такое расположение двигателей давало возможность создать низкий, "прижатый" к земле самолет с минимальным уровнем шума при взлете и посадке. Двигатели на крыле практически полностью оказывались защищены от попадания посторонних предметов, обычно засасываемых при взлете и посадке при традиционных вариантах размещения двигателей, что открывало дорогу самолету для эксплуатации с малоподготовленных ВПП, вплоть до грунтовых.
Пассажирский салон самолета рассчитывался на 140-150 пассажиров, экипаж самолета состоял из 2- х пилотов и 3-х стюардесс. Низкое расположение фюзеляжа над землей обеспечивало легкий доступ, без применения стремянок и прочих приспособлений, к техническим и багажным отсекам самолета, что позволяло получить высокий уровень эксплуатационной технологичности. Этому способствовала также система технического обслуживания самолета, задумывавшаяся как полностью автономная система с широким применением автоматизированных систем встроенного контроля. Конструкция планера самолета должна была выполнялась с учетом требований современных технологий с массовым применением клееных конструкций. Модифицированные малошумные двигатели Д-30М проектировались на базе серийных Д-30, свою взлетную тягу 8500 кгс они сохраняли до температуры плюс 30 градусов на ВПП, находящихся на уровне моря. Двигатель оборудовался системой воздушного запуска и приводом постоянных оборотов под генераторы переменного тока стабильной частоты. В дальнейшем Д- ЗОМ был несколько доработан и получил обозначение Д-30А. В этом варианте он предназначался для самолета Ту-134Д. В ходе проектов модернизации
На базе серийного Ту-184 вариантов ОКБ планировало создание грузового или конвертируемого грузо-пассажирского, транспортно-санитарного, штабного, салонного и других модификаций исходного самолета.
Создание семейства ближнемагистральных "аэробусов" Ту-184 с двигателями Д-30М (Д-30А) или Д-36 по замыслу ОКБ должно было в максимальной степени унифицировать самолетный парк для местных и ближнемагистральных линий, в значительной степени облегчить проблемы с запасными частями в "медвежьих уголках" СССР, а также удешевить систему ремонта и технического обслуживания.

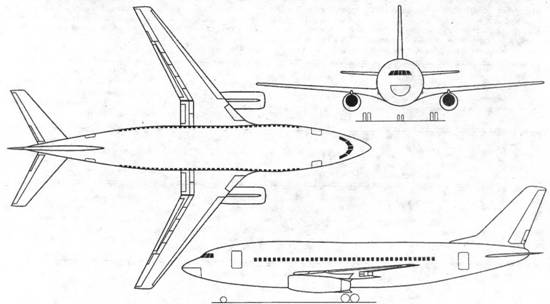

В 1976 году ОКБ предлагает один из последних проектов по теме Ту-184 с двумя двигателями Д-30А с взлетной тягой по 9500 кгс и удельным расходом топлива 0,75 кг/кг.ч. Проект предусматривал создание самолета для перевозки 150 пассажиров на расстояние до 4000 км. Этот проект рассматривался как еще одна альтернатива самолету Як-42. Самолет по своей компоновке, основным данным был близок к французскому "аэробусу" MD "Меркьюри". Крыло стреловидности в 20 градусов, два двигателя на пилонах под крылом, диаметр фюзеляжа 3,8 м. Для крыла были выбраны новые суперкритические профили, что позволило получить для самолета расчетное крейсерское аэродинамическое качество равное 17,5.
Самолет Ту-184 в этом варианте должен был иметь следующие основные данные:
– взлетная масса – 66000 кг;
– масса пустого самолета – 33000 кг;
– нормальная коммерческая нагрузка – 14000 кг;
– количество пассажиров при шаге кресел 810 мм -150 человек;
– дальность полета с нормальной коммерческой нагрузке – 4000 км;
– крейсерская скорость полета – 820 км/ч;
– крейсерская высота полета – 11000 м;
– потребная длина ВПП – 3000 м.
Работы по различным вариантам
самолета Ту-184 ограничились лишь этапами технических предложений или аванпроектами. Все работы по проекту были прекращены в середине 70-х годов. ОКБ сосредоточилось на работах по самолету Ту-134Д, являвшегося глубокой модернизацией серийного Ту-134А.
Существовал проект модификации Ту-184 с двумя двигателями Д-ЗОА, рассчитанный на перевозку 116 пассажиров. Проект имел предварительное обозначение "194" (Ту-194). Работы по проекту относятся к 1973 году. Его основные геометрические и массовые данные были следующие:
– длина самолета – 32,1 м;
– размах крыла – 29,7 м;
– высота самолета – 10,9 м;
– диметр фюзеляжа -3,9 м;
– площадь крыла – ПО м2 ;
– взлетная масса – 50000 кг;
– масса пустого снаряженного самолета – 27700 кг;
– коммерческая нагрузка – 12500 кг;
– масса топлива – 9800 кг.
"174" (Ту-174, Ту-154М)
Среднемагистральный пассажирский самолет, проект
