В своем докладе на НТКД-2010 директор ЦИАМ подчеркнул, что будущее гражданского моторостроения - «это двигатели с открытым ротором с очень высокими параметрами цикла». Видимо поэтому на стенде института был представлен ряд работ по биротативным вентиляторам для перспективных двигателей гражданской авиации. Эти разработки уже в принципе готовы для перехода к следующему этапу -установке вентиляторов на двигатель. Дело остается за созданием подходящего газогенератора. ЦИАМ и MTU Aero Engines работают по созданию турбины низкого давления с противовращением, но эти работы еще не завершены.
АЛ-31ФН
АИ-450
МС-500
В
Одним их центральных экспонатов ЦИАМ в этот раз стала трансформируемая стендовая модель прямоточного двигателя для исследования рабочих процессов в интеграции с летательным аппаратом. Это конструкторская разработка молодых ученых ЦИАМ в сотрудничестве с МАИ и ОАО «Электромеханика». В начале апреля 2010 г. впервые в России были успешно проведены испытания крупномасштабной модели-демонстратора высокоскоростного прямоточного ВРД, интегрированного с имитатором фюзеляжа экспериментального гиперзвукового летательного аппарата. Впервые в Европе была получена тяга двигателя, превышающая лобовое сопротивление при числе М = 6 на высоте 27 км. Испытаниям демонстратора предшествовали успешные пусковые испытания мощного высотного гиперзвукового стенда, проведенные в конце марта 2010 г. Рабочая часть стенда позволяет при гиперзвуковых скоростях проводить исследования рабочего процесса в интегрированных экспериментальных объектах «двигатель+ГЛА».
Центральная красная дорожка выставки вела от стендов институтов к стенду ОДК. Высокие потолки павильона делали общее освещение выставки тускловатым, и только стенд ОДК был освещен очень ярко, что наводило на мысль, что это и есть долгожданное светлое будущее отечественного двигателестроения. Все остальные стенды воспринимались так, что они как бы находятся «по дороге» к ОДК.
Возможно это случайность, но в ходе выставки стало известно, что ОДК договорилась с ММПП «Салют» о кооперации по двигателю второго этапа для ПАК ФА. Об этом сразу после открытия сообщил исполнительный директор ОДК Василий Лопотько. Теперь решение должно принять министерство обороны РФ, «объявив тендер на проектирование двигателя для ПАК ФА», добавил В.Лапотько.
Главной же новостью салона стало назначение генерального директора «Салюта» заместителем генерального директора ОДК. Сообщение о том, что Андрей Реус подписал приказ о назначении Ю.Елисеева своим заместителем, появилось в первый день работы салона. В сообщении пресс-службы «Оборонпрома» приводились слова А.Реуса о том, что «назначение обозначает новый этап развития российского двигателестроения, характеризующийся углублением кооперации между двумя нашими структурами с последующей интеграцией в единую компанию. В частности, речь идет о проекте двигателя для ПАК ФА, в котором собственные наработки имеют и «Салют», и предприятия ОДК. Концентрация усилий двух основных отечественных структур как в управлении, так и в производственном плане позволит решать многие вопросы по этой и другим темам более оперативно и эффективно».
«Салют» в части освоения технологий пятого поколения пошел по пути постепенного
"117С"
АИ-55-МС
ТВЗ-117
Сегодня двигатель АЛ-31ФМ-1 с тягой на тонну больше своего предшественника и с ресурсом, увеличенным на 500 ч, уже летает в строевых частях: с апреля 2007 г. эти моторы устанавливаются на самолеты Су-27СМ. В этом году двигатели АЛ-31 ФМ-1 получили прописку на бомбардировщиках Су-34, что увеличило боевую эффективность самолета на 10-15% и сократило затраты на эксплуатацию.
АЛ-31 ФМ-2 с тягой 14500 кгс сегодня проходит стендовые испытания, все расчетные параметры подтверждаются. Следующим этапом станет АЛ-31ФМ-3 с тягой 15000 кгс. Опытный образец такого двигателя может быть готов в 2012 г. Компрессор для этого мотора «Салют» также продемонстрировал на своем стенде. При этом все эти двигатели взаимозаменяемы с исходным мотором АЛ-31 Ф, можно ставить их на самолет даже в полевых условиях.

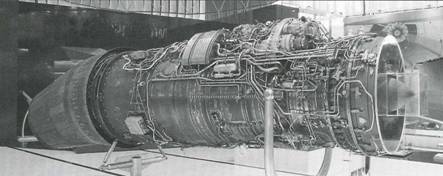

На стенде «Салюта» демонстрировались натурные образцы двигателей АЛ-31 Ф серии 42 (тот самый АЛ-31 ФМ-1) и экспортный АЛ-31 ФН с нижним расположением коробки приводов для китайского истребителя J-10.

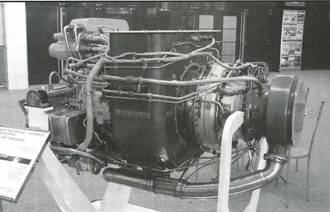

К новинкам выставки можно отнести вертолетный двигатель МС-500В взлетной мощностью 630 л.с, который демонстрировала корпорация «Ивченко». Выпуск этого мотора предлагается начать на производственных мощностях Казанского моторостроительного производственного объединения (КМПО).
Подписано соглашение между украинским двигателестроителем и администрацией Татарстана, на КМПО передана конструкторско-технологическая документация для сборки опытных моторов. Первый МС-500 планируется собрать в этом году и передать его Казанскому вертолетному заводу, где выпускаются вертолеты «Ансат».

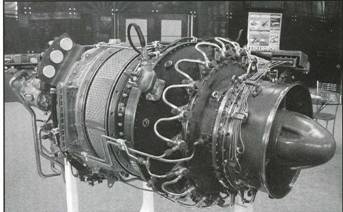

Фирма «Мотор Сич» в очередной раз показала двухвальный вспомогательный газотурбинный двигатель АИ-450-МС. Теперь есть и тур-бовальная модификация этого мотора - АИ-450М, предназначенная для установки на вертолеты Ми-2М. При сухой массе 110 кг двигатель развивает мощность 400 л.с. на взлетном режиме.

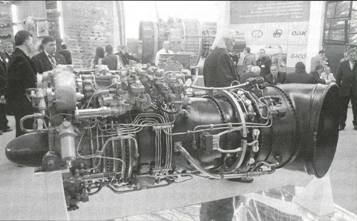

В области вертолетных двигателей других новинок на выставке не было. «Мотор Сич» в очередной раз продемонстрировала двигатель ТВЗ-11 7ВМА-СБМ1 В. Такими моторами будут оснащаться ударные вертолеты Ми-24 ВВС Украины. Вертолетный двигатель ТВЗ-1 17ВМА-СБМ1В создан на базе серийного сертифицированного турбовинтового двигателя ТВЗ-11 7ВМА-СБМ1 для регионального самолета Ан-140 с применением его газогенератора и свободной турбины. Применение турбины компрессора с самолетного двигателя позволило отказаться от использования покрывающих дисков, используемых в двигателях семейства ТВЗ-117 и имеющих ограничение по ресурсу. Система автоматического управления (САУ) двигателем незначительно отличается от применяемых на вертолетах, что фактически не требует доработки бортовых систем. В зависимости от типа вертолета, на который устанавливается двигатель, САУ позволяет настраивать взлетную мощность в диапазоне от 2000 до 2500 л.с. При этом мощность на чрезвычайном режиме составляет 2800 л.с.
Новый двигатель имеет такие же массогабаритные характеристики и присоединительные размеры, что и применяемые на вертолетах семейств «Ми» и «Ка» двигатели ТВЗ-117. Более того, ранее выпущенные двигатели семейства ТВЗ-117 могут быть доработаны в конструктивный профиль ТВЗ-117ВМА-СБМ1В при проведении капитального ремонта на производственных мощностях «Мотор Сич».
Российские участники выставки отделались рекламными листовками по вертолетным двигателям РД-600В и ВК-800, а компания Pratt amp; Whitney Canada представляла свою продукцию на небольших плакатах, которые от стойки стенда и разглядеть было сложно.
