Управление самолетом - безбустерное, тросовое. К элеронам по крылу проложены тяги. Управление триммерами ГО - тросовое, ВО и элеронов - с помощью электромоторов.

Электрооборудование

запитывается от двух генераторов ГСР-9000, установленных на двигателях, и двух аккумуляторов 12-А-ЗО, установленных в фюзеляже.

Радиооборудование состоит из: командной радиостанции РСИУ-ЗМ, связной радиостанции РСБ-5, компаса АРК-5, радиовысотомеров малых высот РВ-2 и больших высот РВ-10, радиолокационного прицела ПСБН-М, устройства слепой посадки "Материк" и ответчика опознавания СРО.

Аэронавигационное оборудование состоит из: авиагоризонта АГК-47Б, гирополукомпаса ГПК-46, дистанционного гиромагнитного компаса ДГМК-3, компаса КИ-11, навигационного визира АБ-52, указателей: скорости КУС-1200, высоты ВД-17, числа М МА-095, поворота УП-2, часов АВР-М и АЧХО и др. На борту установлен электрический автопилот АП-5.

Вооружение. Стрелковое состоит из двух передних неподвижных пушек НР-23 и кормовой оборонительной установки Ил-Кб с такими же

пушками. Боезапас: по 100 патронов на каждую переднюю пушку и 450 патронов в Ил-Кб. Бомбардировочное предусматривает внутреннюю подвеску бомб различных калибров. Нормальная бомбовая нагрузка - 1000 кг, максимальная - 3000 кг.

Бронирование включает стальные бронеспинки (толщина 10 мм) и бронечашки (толщиной 6 мм) сидений штурмана и пилота: стальные экраны, прикрывающие стрелка и патронные ящики кормовой стрелковой установки; прозрачную броню (толщина 68-106 мм) кабины стрелка и алюминиевую броню (толщина 10-30 мм) кабины штурмана. Лобовое стекло фонаря кабины пилота и нижнее стекло фонаря кабины штурмана - триплекс толщиной 13-15 мм. Общий вес брони до 454 кг.

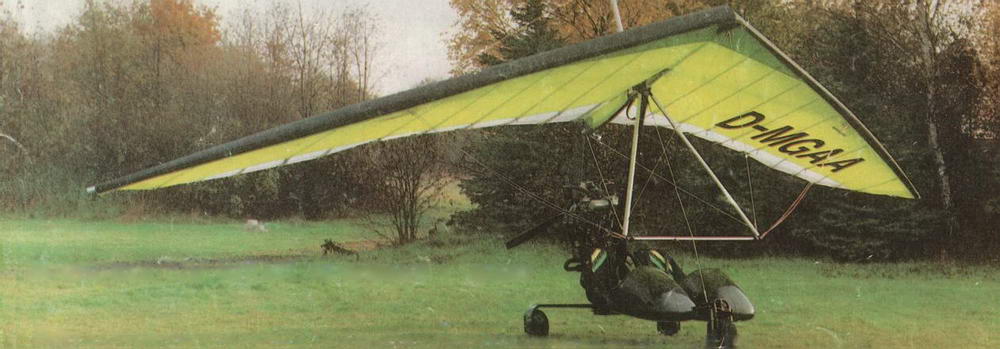

Мотодельтаплан Т-2М MAVERICK сертифицирован в Германии
