К разработке нового самолета на конкурсной основе привлекли три фирмы: Arado Flugzeugwerke, Hamburger Flugzeug-bau (авиационное отделение известного судостроительного концерна Blohm und Voss) и Focke-Wulf. Уже в марте 1937 г. конкурсанты представили свои аванпроекты в рейхе -министерство авиации. Проект «Арадо», получивший обозначение Аг 198, был наиболее консервативным. Он представлял собой среднеплан с неубираемым шасси и двигателем BMW Bramo 323 мощностью 900 л.с. Главными отличительными особенностями Аг 198 стали очень большая площадь остекления кабины экипажа (за что самолет прозвали «летающим аквариумом») и высокомеханизированное крыло с предкрылками, щелевыми закрылками и зависающими элеронами. «Гамбургер Флюгцойгбау» предложила разработанный под руководством Рихарда Фогта (Reinhard Vogt) проект На 141 - одного из самых необычных самолетов в истории авиации, представлявшего собой асимметричный моноплан. На этой машине для максимального улучшения обзора гондолу экипажа сдвинули вправо от фюзеляжа.
На
При рассмотрении аванпроектов в Техническом управлении предложение Гамбургской фирмы было отвергнуто вследствие чересчур непривычной компоновки. С «Арадо» и «Фокке-Вульфом» в апреле 1937 г. были подписаны контракты, каждый из которых предусматривал постройку опытной партии разведчиков из трех самолетов. Позднее проект «Блом и Фосса» заинтересовал начальника Технического управления генерала Эрнста Удета (Ernst Udet). Самолет под обозначением BV 141А вновь приняли к участию в конкурсе и выделили средства на постройку опытной партии.
Вместе с Fw 189 в конкурсе участвовали опытные самолеты-разведчики BV 141 и Аг 198
Второй самолет первой опытной партии Fw 189V2
Первый самолет второй опытной партии Fw 169V4
Оборонительные установки самолета Fw 1В9А-1
Рабочим проектированием Fw 189 руководил Эрнст Кассель (Ernst Kassel), бригаду общих видов возглавил Й. Мюллер (J. Mul-ler), бригаду вооружения - инженер Готтшалк (Gottschalk), он же занимался организацией летных испытаний, а за разработку технологии производства отвечал директор фирмы Ганс Шуберт (Н. Schubert).

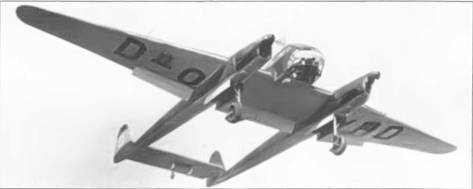

Летные испытания первого опытного Fw 189V1 (гражданская регистрация D-OPVN, фото на заставке) начались в июле 1938 г.
– спустя 15 месяцев после подписания контракта. Согласно сложившейся традиции, в первый полет машину поднял сам Курт Танк, окрестивший самолет Eule - совой (в серийном варианте машина именовалась Uhu - филин). В августе на испытания вышел второй прототип Fw 189V2 (D-OVHD), а в сентябре - третий (D-ORMH). У «Арадо» опытная машина Ar 198V1 была готова несколько ранее - весной 1938 г., но результаты ее летных испытаний оказались настолько разочаровывающими, что дело ограничилось постройкой лишь одного образца из трех заказанных. «Блом и Фосс» тоже постигла неудача - самолет был отклонен из-за недостаточной энерговооруженности Таким образом, Fw 189 остался вне конкуренции.
Самолет представлял собой цельнометаллический свободнонесущий низкоплан. Крыло состояло из прямого центроплана и трапециевидных консолей. Оно было оснащено щелевыми закрылками с электроприводом. По середине центроплана крепилась гондола экипажа, которая была почти сплошь остеклена. Как у всех немецких самолетов того времени, остекление состояло из большого количества панелей, преимущественно плоских. Это упрощало технологию изготовления фонаря и его ремонт. Кроме того, плоские стекла практически не давали искажений в обзоре. В носу слева сидел летчик, правее и чуть сзади него находилось место наблюдателя, являвшегося одновременно штурманом, бомбардиром, радистом и стрелком. Третий член экипажа, бортмеханик (он же задний стрелок) лежал на специальном матрасе в суженной обтекаемой задней части кабины. Интересно, что хвостовые балки выполнили взаимозаменяемыми - без различия на правую и левую. Они вмещали топливные баки и ниши основных опор шасси. Спереди к балкам крепились моторамы, сзади - кили, которые соединялись стабилизатором.
Прототипы получили 12-цилиндровые двигатели Argus As 410 взлетной мощностью по 430 л.с. Первый и третий прототипы не были вооружены, а вот Fw 189V2 нес пять 7,92-мм пулеметов (по одному MG15 были расположены в носовой части гондолы, в верхней и хвостовой установках; еще два MG17
Вскоре рейхсминистерство авиации заказало «Фокке-Вульфу» вторую опытную партию разведчиков, включавшую 4 экземпляра. Первый из них, Fw189V4 (борт D-OCHO), рассматривали как прототип серийного самолета Fw 189А Он был готов к концу 1938 г. и отличался некоторыми мелкими изменениями: модифицированными капотами двигателей, увеличенным диаметром хвостового колеса и т.п. Вооружение ограничили двумя MG15 в перхней установке и хвостовом конусе. После завершения заводских испытаний Fw 189V4 использовали для отработки различного специального оборудования, например, приборов постановки дымовых завес S125 и выливных авиационных приборов для отравляющих веществ.
Пятый прототип Fw 189V5 выполнили в учебном варианте. Он получил новую гондолу экипажа с гораздо меньшим остеклением - применили новый фонарь летчиков и сохранили небольшой участок остекления средней части гондолы. Вооружение отсутствовало, а управление стало двойным. Инструктор и курсант располагались в кабине плечом к плечу, что позволило избежать дублирования части приборов - их установили в центре приборной доски, откуда показания могли считывать и курсант, и инструктор. На разведчике ряд органов управления, в частности, секторы газа двигателей, располагались слева от летчика, а на учебном самолете их поставили на центральном пульте между креслами инструктора и курсанта. В центральной части гондолы, непосредственно за местами летчиков, находились три дополнительных сиденья.
Именно учебный вариант первым попал в серийное производство. Дело в том, что в 1939 г. полным ходом поставлялись в люфтваффе разведчики Hs 126, пока удовлетворявшие военных, и было решено повременить с развертыванием полномасштабного выпуска Fw 189 В то же время получение партии учебных самолетов позволяло подготовить почву для освоения в войсках новой матчасти. «Фокке-Вульф» получил заказ на 3 предсерийных Fw 189В-0 и 10 серийных Fw 189В-1. Три предсерийных самолета с заводскими номерами (Wr.Nr.) 0008-0010 и первые три Fw 189В-1 сдали заказчику к концу 1939 г., остальные 7 машин были поставлены в январе-феврале следующего года. Впоследствии большинство Fw 189В получили усиленное шасси и применялись не как учебные, а в качестве самолетов связи и «генеральских лимузинов». Поначалу предусматривалось создание еще одного учебного варианта - двухпоплавкового Fw 189D. Его прототипом должен был стать последний самолет второй опытной партии Fw 189V7. Но в конце 1938 г. в результате изменения требований к гидросамолету работы по нему прекратили. Частично законченный планер использовали для сборки одного из Fw 189В-0.
Лобовое остекление гондолы экипажа. Размещение в кабине летчика и штурмана
Бортмеханик-стрелок на своем рабочем месте
Один из первых серийных учебных самолетов Fw 189В-1
Параллельно с разработкой ближнего разведчика Техническое управление «озадачило» ряд авиастроительных фирм разработкой нового самолета непосредственной поддержки войск. В апреле 1937 г. фирмам «Арадо», «Гамбургер Флюгцойгбау» и «Гота» была разослана Спецификация, предусматривавшая создание двухмоторного одноместного самолета минимальных геометрических размеров с мощным стрелково-пушечным вооружением, двигателями «Аргус» As 410, бронированием пилотской кабины и мотогондол. Не получившая официального приглашения к участию в конкурсе фирма «Фокке-Вульф» проявила инициативу, предложив создать штурмовик на базе Fw 189. Именно этот вариант вместе с проектом «Хеншеля» - будущим Hs 129 - 1 октября 1937 г. был отобран для постройки опытных самолетов.
Курт Танк решил в полной мере использовать концепцию сменной гондолы. Для отработки штурмового варианта использовали первый прототип. В конце 1938 г. его сняли с летных испытаний и вернули на завод, где заменили центральную гондолу новой, гораздо меньших размеров. По сути, она представляла собой бронированную капсулу, едва вмещавшую пилота и стрелка, сидевших спина к спине. Пилот глядел вперед через крошечное бронестекло о откидываемом назад колпаке. Стрелок пел огонь из пулемета MG15 через небольшую бойницу с использованием бронированного визира.
