Но в этой «бочке меда» была и «ложка дегтя». В связи с радикальной переработкой проекта план Кука-Крэйги дал осечку. 8 ранее построенных машин пришлось переделывать под стандарт YF-102А, 2 самолета без переделок отправили на фирму «Хьюз» для испытаний системы управления вооружением. Но это еще полбеды. А вот две трети изготовленных для серийного производства деталей (более 30000 наименований) теперь годились только на металлолом.
Натурный макет радара MG-3, правый воздухозаборник и реактивное сопло
И
В технологическом плане YF-102A делился на 8 крупных отсеков: 2 полукрыла и 6 секций фюзеляжа (носовая, центральная и хвостовая части, каждая из которых была разделена на правую и левую половины). Отсеки собирали и укомплектовывали всем необходимым оборудованием в разных цехах, а затем направляли в цех окончательной сборки. Там их состыковывали, используя для точности оптические приборы. «Базой» служила центральная часть, к которой присоединяли носовую и хвостовую части, а затем – полукрылья. По утверждению технического редактора английского журнала «Флайт» У. Ганстона (W. Т. Gunston), этот процесс, включая стыковку всех систем самолета, занимал не более трех часов.
При перепроектировании инженеры отказались от мягких крыльевых топливных баков в пользу баков-отсеков. Довольно прогрессивное техническое решение для середины 1950-х гг. В конструкции крыла использовали сотовые заполнители, что также являлось новинкой. Вообще, в плане конструкции «Дельта Дэггер» был довольно продвинутой машиной. Силовые конструкции в хвостовой части, а также передние лонжероны крыла были сделаны из титанового сплава Rem-Cru. Для обшивки крыла использовался новый алюминиевый сплав Alcoa 2024-Т86, имевший предел прочности более 36 кг/мм при температуре около 100* С. В ходе изготовления узлов и деталей применяли наиболее прогрессивные на тот момент инженерные решения и оборудование: станки с программным управлением, механическое фрезерование крупногабаритных панелей крыла, клеесварную технологию изготовления баков-отсеков и многое другое.
Инженеры «Конвэр» изначально заложили в конструкцию достаточно высокий уровень эксплуатационной технологичности. Например, в отличие от большинства истребителей тех лет (как в США, так и в других странах) на F-102 для замены двигателя не требовалось проделывать такую трудоемкую процедуру, как расстыковка фюзеляжа. Для этого использовали технологическую тележку, на которой J57 заводили через хвостовую часть. Планер изобиловал лючками, необходимыми как для окончательной сборки секций, так и для эксплуатационного обслуживания. Ну, а о системе централизованной заправки под давлением и говорить не приходится. Помимо существенного сокращения времени подготовки к вылету, это еще и огромное удобство для технического персонала. Для справки: предусматривающий централизованную заправку (под давлением) советский ГОСТ на соединение для закрытой заправки топливом самолетов и вертолетов, именуемое «в народе» присоской, датируется 1968 г.
24 июня 1955 г. в воздух поднялся первый серийный F-102A («Модель 8-90», сер. № 53-1791), который через 5 дней передали на испытания USAF. Темп выпуска перехватчиков стал нарастать. Правда, первые 40 машин так и не заступили на боевое дежурство, а использовались для доводочных работ.
В ходе серийного производства самолет непрерывно совершенствовался. Существенной доработкой стала установка нового киля с увеличенной строительной высотой и площадью (на 76 см и на 2,5 м соответственно).
В состав вооружения перехватчика входили управляемые ракеты (УР) класса «воздух-воздух» GAR-1 Falcon с полуактивной радиолокационной и инфракрасной головками самонаведения (до 6 УР в отсеке вооружения), а также 24 НАР Т-214 калибром 2 дюйма (50 мм). Позже, начиная с серии «блок 51», неуправляемые ракеты заменили более мощными «Майти Маус»» калибром 2,75 дюйма (70 мм). Под новые НАР доработали около 170 ранее построенных машин.
Внешне наиболее заметным нововведением стала редакция крыла, получившая название Case XX (прежнее крыло имело обозначение Case X). Новая версия имела законцовки с более выраженной круткой. Площадь внешнего элевона была увеличена за счет изменения геометрии внешней боковой кромки. В результате увеличилась устойчивость самолета на малых скоростях, улучшилась маневренность, практический потолок увеличился почти на 1300 м, а прирост скорости составил 0.06М (почти 74 км/ч) на высоте 16700 м. Первый самолет с крылом новой редакции поднялся в воздух в мае 1957 г., а с октября такое крыло пошло в серию. Учитывая нереволюционный характер улучшений и большое количество уже построенных машин, их дорабатывать до стандарта Case XX не стали.
Самолеты F- 102А поздних серий получили крыло со значительной круткой
Тормозные щитки, передняя и правая основная опоры шасси самолета F- 102А

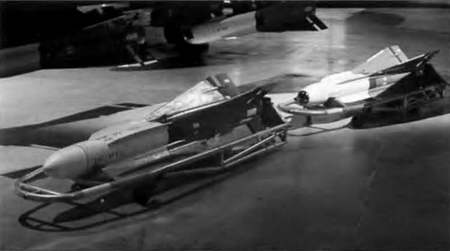

Ракеты AIM-4G/F «Супер Фалкон» и подвесной топливный бак
F-102A раннего выпуска имели серьезные проблемы с основными опорами шасси. К ноябрю 1957 г. все построенные истребители были оснащены доработанными «ногами», имевшими усиленный боковой подкос и улучшенные амортизаторы (в них заменили дозирующую иглу, изменив тем самым время перетекания жидкости между полостями). Еще позже стойки несколько повернули вперед относительно вертикальной оси.
Дважды, в 1957 и 1958 гг., дорабатывали тормозные щитки. А для увеличения устойчивости работы воздухозаборника на входе установили клин, отсекавший пограничный слой воздуха.
Большая часть доработок была включена в программу, которую «Конвэр» начала выполнять на построенных к тому времени перехватчиках в 1957 г. В эту программу вошли: замена киля, установка штатной системы управления оружием MG-10 вместо прежней MG-3. доработка крыла под установку двух подвесных топливных баков емкостью по 815 л, а также доработка отсека вооружения под новые НАР -Майти Маус» и установка выпускаемого щупа в нижней части центроплана. Кстати, выяснить, для чего был нужен э\и\ щуп, оказалось непросто. Дело в том, что при посадке с использованием аэрофинишера требовалось обеспечить зацепление аварийного троса за основные стойки шасси F-102. Вот щуп как раз и поддевал аэрофинишер, как бы подбрасывая его в воздух перед основными стойками.
