Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

Пистолеты [1] Маузера изготовляются в Германии в городе Оберндорфе на реке Некар и названы по фамилии изобретателя. Появление на мировом оружейном рынке первых образцов автоматического пистолета Маузера относится к 1896 г.

Несколько позднейший и более совершенный образец пистолета был принят на вооружении в германской армии как образец 1902 г. (рис. 1).

Рис. 1. Образец 1902 г.

Образец 1902 г. был использован германской армией во время боксерского восстания в Китае и показал себя с самой наилучшей стороны.

Образец 1902 г. имеется 4 видов, различающихся калибром и качеством патронов в магазине, а именно:

пистолет 6-мм калибра на 10 патронов

пистолет 7,63-мм калибра на 6 патронов

пистолет 7,63-мм калибра на 10 патронов

пистолет 7,63-мм калибра на 20 патронов

со специальным приставным магазином. При этом патроны в магазинах у 10– и 20-зарядных пистолетов располагаются в шахматном порядке. Современный пистолет Маузера образца 1908 г. калибром 7,63 мм и 9 мм, имеющийся на вооружении многих стран, отличается от образца 1902 г. лишь большими длиной и весом, а также устройством предохранителя (рис. 1 и рис. 2). Магазин рассчитан на 10 патронов.

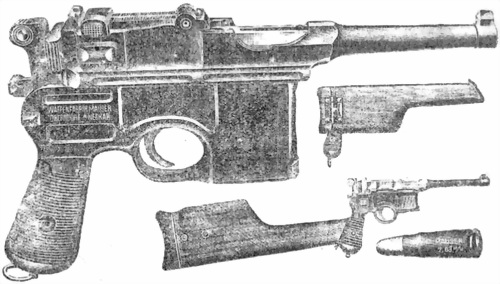

Рас. 2. Автоматический пистолет карабин работы Маузера, кал. 7,63 мм, образец 1908 г.

К пистолетам Маузера образцов 1902 г. и 1908 г. придается деревянный кобур, который может быть использован также в качестве приставного приклада, и пистолет превращается в карабин.

Помимо указанных выше образцов фирма Маузера выпускает карманные пистолеты образца 1910 г. под патроны Браунинга 7,65-мм и 6,35-мм; эти пистолеты на вооружении не состоят и служат лишь средством личной самозащиты (рис. 3).

Рис. 3. Образец 1910 г.

Пистолеты Маузера образцов 1902 и 1908 гг. принадлежат к категории самоперезаряжающегося автоматического оружия с подвижным стволом и сцепленным в момент выстрела и прохода пулей канала ствола затвором.

Пистолеты снабжены простым предохранителем в виде рычага в задней части пистолета (у курка) с левой стороны; автоматического предохранителя не имеется, что при курковой системе не является необходимым.

Прицельное приспособление состоит из подъемного секторного прицела с делениями на рамке от 50 до 1000 метров через 50 метров (имеются прицелы с делениями

Прицел и мушка не имеют бокового движения, наличия которого и не требуется, так как пистолеты изготовляются заводом весьма тщательно и точно и надобность в пристрелке отпадает.

Патрон пистолета калибра 7,63 мм имеет бутылочную форму и является самым сильным пистолетным патроном из существующих, благодаря чему отдача при стрельбе из пистолета калибра 7,63 мм довольно сильно чувствуется, что увеличивает рассеивание пуль при стрельбе.

Патрон же пистолета калибра 9 мм несколько слабее и отдача при стрельбе из пистолета под этот патрон чувствуется меньше следовательно и рассеивание пуль будет меньшим. Патрон пистолета калибром 9 мм имеет цилиндрическую форму, причем пуля несколько больше заострена по сравнению с пулей патрона калибром 7,63 мм, сам же патрон намного короче патина калибром 7,63 мм.

Разница в пистолетах Маузера образца 1908 г. под патроны 7,63 мм и 9 мм заключается только в одном стволе, остальные все части совершенно одинаковы.

Патрон пистолета калибра 9 мм свободно входит в патронник пистолета 7,63 мм, но ясно, что при выстреле этим патроном ствол пистолета калибра 7,63 мм будет разорван, поэтому завод Маузера выпускает пистолеты калибра 9 мм со специально вырезанной цифрой 9 на обеих деревянных щечках рукоятки, что позволяет, взяв данный пистолет в руку, даже в темноте ощупью определить калибр пистолета.

Пистолеты же Маузера калибра 7,63 мм никакой цифры на щечках рукоятки не имеют.

На вооружении некоторых частей РККА имеются пистолеты Маузера образца 1908 г. калибра 7,63 мм и 9 мм (рис. 2); часть этих пистолетов закуплена в Германии, а большая часть составляет трофейное имущество. Этот образец пистолета является одним из лучших мировых пистолетов как по своей скорострельности, так по меткости и силе боя.

1. Вес пистолета без кобура с пустым магазином — 1180 г.

2. Длина всего пистолета без кобура — 290 мм.

3. Высота пистолета — 150 мм.

4. Толщина пистолета — 31 мм.

5. Длина ствола — 140 мм.

6. Длина нарезной части ствола калибра 7,63 мм — 115 мм.

7. Длина нарезной части ствола калибра 9 мм — 120 мм.

8. Патронов в пластинчатой обойме — 10 шт.

9. Патронов в магазине — 9 шт. (можно поместить и 10, но это влечет чрезмерное напряжение пружины подавателя), 10-й помещается в ствол.

10. Усилие на спусковой крючок при спуске курка в среднем равняется 3000 граммам.
