Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм
Шрифт:
Для того чтобы разрядить заряженный пистолет, требуется плавно спустить курок (если он был выведен), повернуть пистолет рукояткой кверху и, охватив пистолет пальцами левой руки снизу, большим пальцем левой руки придерживать крышку магазинной коробки. Взять специальный ключ конструкции т. Алексеева (смотри отдел "Принадлежность для разборки и сборки пистолета") и головкой стержня утопить до отказа защелку крышки магазинной коробки вниз, одновременно давлением большого пальца левой руки сдвинуть крышку вперед (по направлению ствола) таким образом (рис. 9), чтобы передний выступ крышки магазинной коробки вышел из выреза, имеющегося в передней стенке магазинной коробки.
Рис. 9.
Рис. 10.
Рис. 11.
Отложив
Рис. 12.
Рис. 13.
Повернуть пистолет магазинной коробки вниз и высыпать патроны из магазинной коробки в руку (на рис. 11 показаны патроны вместе с подающим механизмом).
Опустить предохранитель вниз (если курок был поставлен на предохранитель (рис. 12).
Взяв затвор пистолета за насеченную заднюю часть, быстро отвести его назад до отказа, при этом патрон, имеющийся в стволе, будет выброшен затвором при помощи выбрасывателя и отражателя (рис. 13).
Отпустить затвор. Затвор под действием своей возвратной пружины пойдет в переднее положение, отсутствующий подаватель уже не будет удерживать его. Плавно спустить курок.
Вставить обратно подающий механизм в магазинную коробку пистолета и закрепить крышку магазинной коробки на пистолете при помощи выступа и защелки. Пистолет разряжен.
Если патрона нет в канале ствола, то достаточно вынуть вышеуказанным образом подающий механизм, высыпать патроны и вставить обратно подающий механизм.
IV. Разборка и сборка пистолета
Универсальной и чрезвычайно удобной принадлежностью является фигурный ключ конструкции т. Алексеева, упрощающий и облегчающий разборку и сборку пистолета.
Ключ т. Алексеева обобщает в одной части целый ряд принадлежностей, включая и отвертку: Он вполне может быть изготовлен средствами войсковых частей из листовой стали или железа толщиной 5–7 мм по нижеимеющемуся чертежу и может поместиться в малый (жилетный) карман, причем лезвие отвертки следует цементировать (если ключ из железа) или закалять (если из стали).
Войсковая разборка пистолета применяется двоякая: неполная, когда необходимо лишь вычистить и смазать пистолет после стрельбы или запыления, и полная, когда пистолет особо сильно загрязнился, попал под дождь или заржавели его детали и если требуется заменить или исправить какую-либо внутреннюю деталь.
На первый раз разборка и сборка пистолета кажутся чрезвычайно трудными, но, как показывает опыт, достаточно сделать их несколько раз, чтобы окончательно усвоить.
Пистолет Маузера отличается точностью изготовления деталей, хорошим качеством материала, из которого изготовляется пистолет (сталь
При разборке необходимо все части пистолета располагать на столе в соответствующем порядке, что облегчает сборку пистолета.
1. Отделить подающий механизм, для чего, повернув пистолет рукояткой кверху и охватив пистолет пальцами левой руки снизу, большим пальцем левой руки придерживать крышку магазинной коробки. Взять ключ в правую руку и головкой стержня ключа утопить до отказа вниз защелку крышки магазинной коробки, одновременно давлением большого пальца левой руки сдвинуть крышку магазинной коробки вперед (по направлению ствола) таким образом, чтобы передний выступ крышки (находящийся с нижней стороны крышки) магазинной коробки вышел из выреза передней стенки магазинной коробки (рис. 14).
Рис. 14.
Отложив ключ в сторону, плавно отпустить крышку магазинной коробки кверху (крышку нужно держать крепко, так как на нее давит пружина) и отделить крышку магазинной коробки вместе с пружиной и подавателем от пистолета (рис. 10).
Примечание. Отделять пружину от крышки магазинной коробки и подавателя не составляет затруднения, но без надобности не рекомендуется во избежание поломки пружины.

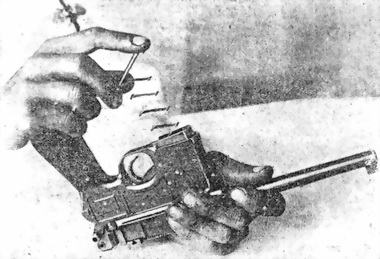

2. Отделить ствол со ствольной коробкой, затвором и замком от остова пистолета, для чего нужно поставить курок на боевой взвод, оттянув его за насеченную верхнюю часть назад до отказа; повернуть пистолет рукояткой вверх; нажать пальцем или головкой стержня ключа на замочную задержку вниз до отказа и сдвинуть остов пистолета вперед по направлению ствола (рис. 15). Отложить ключ в сторону и, продолжая движение остова пистолета вперед, отделить последний от ствольной коробки со стволом, замком и затвором (рис. 16).
Рис. 15.
Рис. 16.
3. Отделить замок от ствольной коробки со стволом, охватив левой рукой ствольную коробку со стволом, правой рукой взять замок (около курка) и, подняв его переднюю часть, отделить от затворной задержки (рис. 17).
Рис. 17.
4. Спустить курок в замке, для чего, взяв замок в правую руку, прижать большим пальцем место соединения спускового рычага со спусковой тягой, а левой рукой, придерживая указательным пальцем курок за насеченную верхнюю часть, большим пальцем нажать на спусковую тягу вниз и плавно спустить курок (рис. 18).
