Газобаллонное оборудование «САГА-6»
Рассмотрим вариант газовой аппаратуры «САГА-6» для работы на автомобиле с карбюраторным двигателем.
В комплект газовой аппаратуры «САГА-6» входят редуктор-испаритель (1) (рис. 25) и электромагнитные клапаны отключения газа (3) и бензина (8), отличающиеся от аналогичных элементов других систем повышенной надежностью,

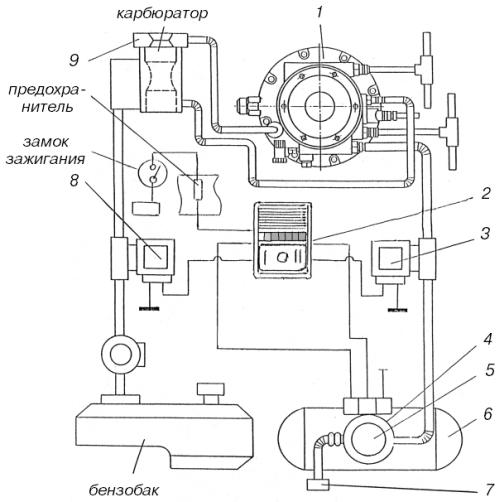

Рис. 25. Схема соединения газовой аппаратуры «САГА-6»: 1 – редуктор-испаритель; 2 – переключатель вида топлива и указатель уровня газа в баллоне; 3 – газовый электромагнитный клапан; 4 – газонепроницаемый кожух; 5 – блок запорно-предохранительной арматуры; 6 – газовый баллон; 7 – выносная заправочная горловина; 8 – бензиновый электромагнитный клапан; 9 – газосмесительное устройство.
Трехпозиционным переключателем (2) (газ – нейтральное положение – бензин) при включенном зажигании выбирают необходимый вид топлива. Обычно переключатель встраивают в панель приборов автомобиля. Переключатель снабжен индикатором, который двумя светодиодами показывает выбранный вид топлива, а пятью светодиодами – уровень газа в баллоне. По мере расходования газа светодиоды по порядку, один за другим гаснут. Таким образом, водитель всегда может определить количество газа в баллоне.
Газовый баллон (6) с установленным на нем блоком запорно-предохранительной арматуры (5) закрыт герметичным кожухом (4), который надежно изолирует оборудование от внутреннего объема автомобиля. В состав блока запорно-предохранительной арматуры входит мультиклапан – ограничительный механизм, который отсекает подачу газа при заполнении баллона на 80 % от общего объема. Один из расходно-наполнительных вентилей всегда находится в открытом положении. Заполняют баллон, не открывая крышку багажного отделения, через выносную заправочную горловину (7), обеспечивающую ускоренную (за 2–3 мин) заправку газом. Вентиль для соединения паровой фазы газа в баллоне с атмосферой позволяет заполнить баллон на 80 % даже при отсутствии компрессора на заправочной станции.
Смесительное устройство (9) (в обиходе просто смеситель) устанавливают над карбюратором в полости воздушного фильтра или между карбюратором и впускным трубопроводом. Смеситель вместе с редуктором-испарителем 1 формируют оптимальный состав газовоздушной смеси. Форма и размеры смесителя подобраны так, чтобы он не влиял на показатели двигателя при его работе на бензине. Для разных марок карбюраторов и двигателей разработаны соответствующие модели смесителей.
В комплект оборудования входят также газопроводы, выполненные из нержавеющей стали, шланги из специальной резины и крепежные детали.
Система «САГА-6» исключает попадание газа в салон автомобиля. Для этой цели конструкторы заменили традиционные резиновые кольца латунными, обеспечивающими герметичность на весь эксплуатационный период. В системе применены усовершенствованные диафрагмы редуктора-испарителя, разработанные и произведенные совместно с фирмой EFFBE (Франция). Трубки газовой магистрали выполнены из нержавеющей стали с заводской развальцовкой. Соединительные элементы
По конструкции аппаратура «САГА-6» не повторяет ни одну из существующих зарубежных или отечественных систем. Она прошла испытание временем и завоевала признание.
Для автомобилей, оборудованных системами впрыска топлива, созданы разнообразные газосмесительные устройства, облегчающие их индивидуальный подбор для любой модели двигателя отечественного и иностранного производства.
Сочетание редуктора «САГА-6» и специально подобранного смесителя (трубка Вентури) обеспечивает подачу газовоздушной смеси, состав которой близок к оптимальному на всех режимах работы двигателя.
«САГА-6» легко поддается электронной коррекции и может работать с учетом сигналов лямбда-зонда при установке на автомобиль каталитического нейтрализатора отработавших газов. При использовании системы «САГА» выбросы вредных веществ соответствуют не только требованиям Евро-2, но и перспективным нормам Евро-3.
Фирма «САГА» и ПО «Инкар» разработали комплектующие изделия и инструкцию по дооборудованию автомобильной газовой системы «САГА-6» для применения на автомобилях с впрысковыми двигателями, в которой указаны порядок и способы выполнения операций по демонтажно-монтажным и регулировочным работам при установке ГБО на конкретные автомобили.
Дооборудование автомобилей газовой топливной системой и получение российских сертификатов соответствия ГБО конкретным автомобилям следует проводить в соответствии с техническими условиями, установленными Министерством транспорта РФ-ТУ 152-12-008-99 «Переоборудование грузовых, легковых автомобилей и автобусов в газобаллонные для работы на сжиженных нефтяных газах. Приемка на переоборудование и выпуск после переоборудования. Испытание газобаллонных систем». Работы по переоборудованию следует выполнять только в специализированных мастерских.
Газобаллонное оборудование «САГА-7»
Научно-производственная фирма «САГА» и пермское авиационное объединение «ИНКАР» разработали, внедрили в производство и наладили выпуск автомобильной газовой топливной системы «САГА-7» для использования компримированного природного газа – метана. Эту систему можно устанавливать на любые модели легковых автомобилей отечественного и иностранного производства (при рабочем объеме двигателя до 4,5 л). Она исключительно проста в эксплуатации, безопасна, высоконадежна и экономична.
В зависимости от марки автомобиля, конфигурации и массы баллонов на автомобиль устанавливают от одного до трех баллонов. На рис. 26 показана работающая на компримированном газе газобаллонная установка, содержащая три баллона (1) высокого давления. Каждый баллон представляет собой металлический корпус, покрытый армированным слоем стеклопластика, что повышает его прочность и уменьшает массу. Внутренняя поверхность баллонов имеет антикоррозионное покрытие. Баллоны крепятся с помощью кронштейнов и хомутов, предохраняющих их от перемещения и повреждений. Запас газа в трех баллонах рассчитан на пробег около 250 км.
