Автомобильные газовые топливные системы

Золотницкий Владимир

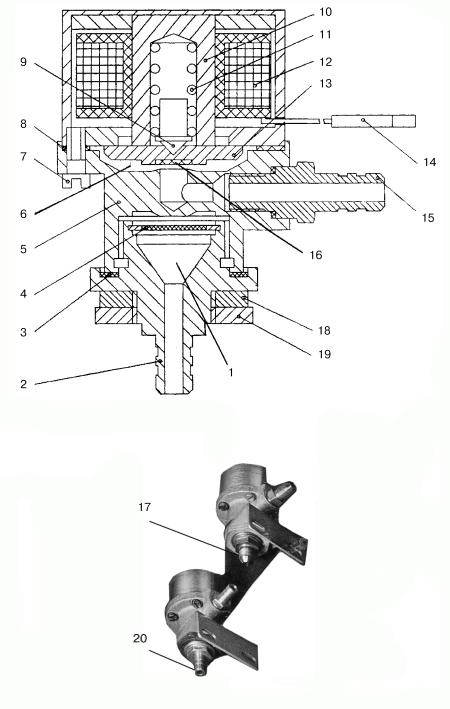

Рис. 12. Электромагнитный клапан «САГА-6»: 1 – входная полость; 2, 20 – штуцер; 3, 8 – уплотнительные прокладки; 4 – фильтр; 5 – корпус; 6 – выходная полость; 7 – винт крепления; 9 – центрирующий толкатель; 10 – корпус электромагнита; 11 – пружина; 12 – катушка электромагнита; 13 – запорная шайба; 14 – вывод обмотки катушки электромагнита; 15 – выходной штуцер; 16 – уплотнитель; 17 – газовый штуцер; 18 – кронштейн крепления; 19 – гайка.

Клапан (рис. 12) щелевого типа имеет корпус (5) с входной полостью (1), размещенной во входном штуцере (2), и выходной полостью (6) с седлом (16)

и выходным штуцером (15). В корпусе (10) электромагнита находится катушка (12). Электрическая проводка (14) связывает катушку электромагнита клапана с электронной схемой управления газовой аппаратуры. Запорный якорь электромагнита образован запорной шайбой (13) с уплотнителем (16) и центрирующим толкателем (9), нагруженным пружиной (11). Корпус (5) герметично скреплен с корпусом (10) электромагнита с помощью винтов (7). Герметичность корпуса (5) со штуцером (2) и корпусом (10) обеспечивается с помощью уплотнителей (3) и (8) соответственно.

Входная и выходная полости (1) и (6) сообщаются через соединительные каналы.

Клапаны в газовой магистрали отличаются от клапанов, установленных в бензопроводе, только конструкцией входного и выходного штуцеров, предназначенных для присоединения металлических трубок подвода газа (см. поз. 3 и 8 на рис. 13).

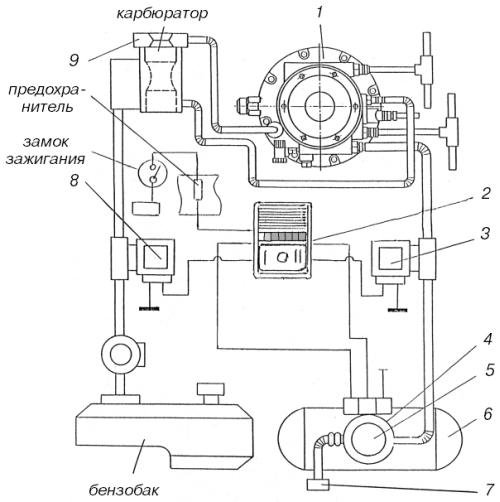

Рис. 13. Схема соединения газовой аппаратуры «САГА-6»: 1 – редуктор-испаритель; 2 – переключатель вида топлива и указатель уровня газа в баллоне; 3 – газовый электромагнитный клапан; 4 – газонепроницаемый кожух; 5 – блок запорно-предохранительной арматуры; 6 – газовый баллон; 7 – выносная заправочная горловина; 8 – бензиновый электромагнитный клапан; 9 – газосмесительное устройство.

Электромагнитный клапан прерывания или возобновления подачи газа или бензина имеет повышенную надежность, потребляет мало тока (не более 0,7 А) и срабатывает при низком напряжении, мощность катушки электромагнита составляет 4 Вт. Фильтр клапана не требует регулярного обслуживания (промывки или замены).

Газовым фильтром может служить постоянный магнит (рис. 10), установленный на входе в электромагнитный газовый клапан. Этот клапан имеет корпус (8) и отстойник (12). Внутри отстойника (15) расположен фильтрующий элемент из технической замши, заключенный в металлическую обойму (10), которая уплотнена резиновым кольцом (11). Постоянный кольцевой магнит (14) прикреплен к днищу отстойника. Фильтр имеет входной (13) и выходной (9) штуцеры. Уплотнитель выполнен из бензо-маслостойкой резины. Для очистки отстойника его снимают с основания (8) и чистят фильтрующий элемент. Клапан имеет уплотнитель (7), направляющую втулку (1) со стопорными кольцами (2) и (6), пружину (3), якорь (4) и катушку (5) с клеммой.

Сжиженный нефтяной газ через штуцер (13) подается в полость (15) отстойника, проходит фильтр (10), поступает в кольцевую полость (16) и через зазор между приподнятым уплотнителем и седлом поступает в выходной штуцер (9), а из клапана – непосредственно в редуктор-испаритель.

Газовые электромагнитные клапаны (рис. 9) с фильтром управляются от переключателя вида топлива. Они предназначены для перекрытия подачи газа при работе двигателя на бензине, перекрытия подачи газа при выключенном зажигании и для фильтрации газа.

Электромагнитный бензиновый клапан (рис. 11) отключает подачу бензина при работе двигателя на газе.

Устанавливать электромагнитный бензиновый клапан следует в таком месте, чтобы отрезок бензопровода между ним и бензонасосом был как можно короче. Дело в том, что при работе на бензине на этом участке сохраняется постоянный уровень бензина, поддерживаемый бензонасосом. Бензин может сильно нагреваться, вызывая нежелательное повышение давления в шланге. И чем он короче, тем более безопасен. По той же причине необходимо особое внимание уделять надежной герметизации соединений между бензонасосом и электромагнитным бензиновым клапаном.

Клапан всегда

закрыт. Он служит для дистанционного управления подачи топлива. На корпусе клапана есть ручной привод в виде ручки или вентиля. Ручным управлением пользуются во время подкачки бензонасосом бензина в карбюратор: в холодное время года, после длительной стоянки автомобиля и в случае отказа электромагнита. При этом ручку или вентиль переводят в положение «Открыто». После подкачки бензина ручку или вентиль ставят в положение «Закрыто» – это их постоянное положение, а переключатель вида топлива в салоне в положение «Бензин». Если этого не сделать, то двигатель будет одновременно работать и на бензине, и на газе. В этом случае не поможет даже отключение дистанционного переключателя вида топлива, а это недопустимо!

РЕДУКТОР-ИСПАРИТЕЛЬ предназначен для превращения жидкой фазы газа в паровую и подачи паровой фазы в смеситель.

Обслуживание. Через каждые 1500–2000 км пробега (на горячем двигателе) следует отвернуть пробку (винт), находящуюся в нижней части редуктора, и слить конденсат (маслянистый отстой).

Редукторы-испарители играют важную роль в работе газобаллонного оборудования, поэтому им следует уделить особое внимание.

Общие сведения о газовых редукторах

Газовые редукторы, устанавливаемые на автомобилях как отечественного, так и зарубежного производства, имеют одинаковое назначение. Они служат для автоматического снижения давления газа в системе питания до заданного уровня при постоянно изменяющемся давлении газа, зависящем от его количества и температуры окружающей среды.

Газовый редуктор должен обеспечивать на выходе требуемые характеристики состояния газа в широком диапазоне температур, при переходе с одного режима работы двигателя на другой. Он должен автоматически перекрывать подачу газа при выключенном двигателе. Конструкция газового редуктора должна быть компактной и удобной в обслуживании.

Принцип работы редуктора-испарителя

Рассмотрим более детально работу редукторов трех разных фирм – Новогрудского завода (Белоруссия), итальянских фирм «Bedini» и «Lowato» (рис. 14). Все они работают по одной принципиальной схеме, что и показано на рисунке. И если взять еще десяток редукторов разных фирм, то окажется, что в основе работы каждого из них лежит все тот же единый принцип.

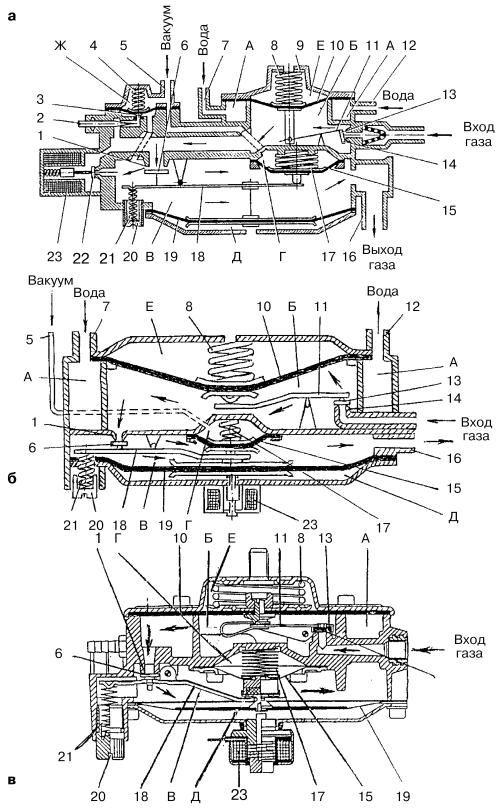

Рис. 14. Схемы редукторов НЗГА (а), «Bedini» (б) и «Lowato» (в): 1 – седло клапана второй ступени; 2 – регулировочный винт системы холостого хода; 3 – клапан холостого хода в сборе с диафрагмой; 4 – пружина клапана холостого хода; 5 – штуцер вакуумного канала; 6 – клапан второй ступени; 7, 12 – патрубки ввода и вывода охлаждающей жидкости; 8 – пружина первой ступени; 9 – регулировочная шайба; 10 – диафрагма первой ступени; 11 – рычаг клапана первой ступени; 13 – клапан первой ступени; 14 – седло клапана; 15 – диафрагма разгрузочного устройства; 16 – канал выхода газа; 17 – пружина разгрузочного устройства; 18 – рычаг клапана второй ступени; 19 – диафрагма второй ступени; 20 – винт регулировки давления во второй ступени; 21 – регулировочная пружина второй ступени; 22 – клапан; 23 – электромагнитное пусковое устройство; А – полость для теплоносителя в испарителе; Б – полость первой ступени; В – полость второй ступени; Г – полость разгрузочного устройства; Д, Е – полости атмосферного давления.

Двигатель еще не работает, зажигание включено, электромагнитный клапан газа открыт.

Газ, поступающий в редуктор по магистрали через открытый клапан (13), заполняет полость (Б) первой ступени, в которой создается избыточное давление.

В результате перепада давлений в полостях (Б) и (Е) (полость (Е) всегда сообщается с атмосферой) на диафрагме (10) возникает усилие, уравновешивающее усилие пружины (8) и давление газа, поступившего через клапан (13) со стороны магистрали.
