Автомобильные присадки и добавки
Шрифт:
1. Так, лабораторные исследования и длительные эксплуатационные испытания одного из известных тефлоновых препаратов, проведенные в конце прошлого века Институтом автомобилей и прицепов в г. Радоме (Польша), выявили ряд негативных последствий использования данного восстановителя.
Было замечено, что образовавшееся на поверхностях трения тефлоновое покрытие может постепенно насыщаться мелкодисперсными частицами (продуктом износа) и абразива. Образуется подобие абразивного круга с пластичной матрицей из полимера и режущих элементов из застрявших в ней высокотвердых частиц. В результате, возможен переход от трения полимер по полимеру к трению в режиме абразивный
2. Отмечено также, что применение тефлоновых препаратов способствует образованию смолистых отложений с белым налетом и нагара на днищах поршней и поршневых кольцах.
Похожие отложения на ряде поверхностей масляной системы двигателя, в том числе в фильтрах и каналах коленчатого вала, отмечаются и при применении некоторых других полимерсодержащих препаратов.
3. Рекомендуемые концентрации многих полимерсодержащих препаратов для введения в моторное масло необоснованно завышены (до 25 % от объема моторного масла), что сказывается на химмотологических свойствах базового масла.
Химмотология — наука о рациональном использовании топлив, масел и автохимии в технике.
4. Применение полимерсодержащих препаратов (особенно содержащих тефлон) на новых автомобилях, преимущественно японского производства, имеющих жёсткие допуски на изготовление трущихся соединений, например «шейка коленчатого вала — вкладыш», может привести к «забиванию» ими масляных каналов коленчатого вала и отказу двигателя.
В связи с этим в инструкциях по применению ряда полимерсодержащих препаратов указывается: «Не применять в период обкатки!» Учитывая близкий состав и механизм действия, целесообразно это предупреждение распространить на ВСЕ препараты этой группы.
5. По данным разработчиков, примененный однажды полимерсодержащий препарат может находиться на трущихся поверхностях до 80 000 км пробега и блокировать применение других РВП и технологий, которые либо не окажут никакого влияния на состояние обработанного узла, либо, хуже того, могут осесть в уже суженных тефлоном каналах и фильтрах.
6. В настоящее время в странах Западной Европы и США применение в автохимии препаратов, содержащих фторсодержащие материалы, крайне ограничено. Это вызвано том, что при их горении возможно образование в отработавших газах ядовитых химических соединений, близких по составу к боевым отравляющим веществам типа «фосген» и некоторых других.
В настоящее время в ряде научно — технических центров разрабатывается новое направление в автохимии и трибологии в целом. Это направление получило наименование «геотрибология» (от греческого г еос — земля) — т. е. трение, износ и смазывание в условиях применения различного рода минералов и других соединений геологического происхождения.
Геомодификатор (РВС — технология) — специальная добавка в смазочные материалы и технологические среды на базе минералов геологического (реже искусственного) происхождения, которые могут вступать во взаимодействие с контактируемыми (трущимися) участками деталей и формировать на них металлокерамический слой, частично устраняющий дефекты поверхностей трения.
Целью работ в этом направлении является создание специальных добавок в топливно — смазочные материалы, способствующих формированию металлокерамического слоя на контактирующих участках поверхностей трения, что приведет к частичному устранению дефектов и обеспечению высоких антифрикционных и противоизносных свойств. Такие материалы, главным образом на основе измельченного и модифицированного серпентина, а также других минералов естественного и искусственного происхождения, получили наименование
Началу исследований в данном направлении положило необычное явление, обнаруженное еще во времена Советского Союза при бурении сверхглубокой скважины на Кольском полуострове. Было выявлено, что при прохождении буровым инструментом (долотом) горных пород, богатых минералом серпентином (змеевиком), ресурс режущих кромок инструмента резко увеличивался.
Серпентин — группа природных минералов, которые встречаются в нескольких видах. Все серпентины — зеленые минералы, образующие жирные на ощупь массивные агрегаты и имеющие слоистую структуру, отдалённо напоминающую графит. Из серпентиновых пород добывают природный асбест (хризотил — асбест). Хризотил — асбест является минералом группы серпентинита, залегает жилами, в виде блестящих зеленоватых поперечно— или продольноволокнистых агрегатов. Элементарные волокна хризотила представляют собой свернутые в тончайшие трубочки серпентиновые листочки, различимые лишь под электронным микроскопом (рис. 10).

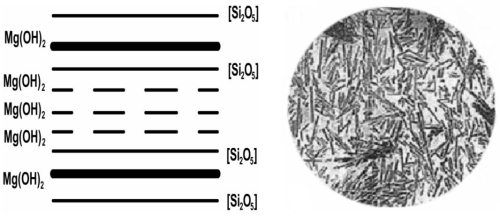

Рис. 10. Слоистая структура строения серпентина (слева) и волокна хризотила под электронным микроскопом (справа)
Формула серпентина — Mg6[Si4010](OH)8, или 3MgO2SiO22H20 или (МgОН)6Si4011Н2О.
Серпентин включает несколько минеральных видов:
— антигорит (Mg, Fe)2+3[Si2O5](OH)4;
— хризотил (клинохризотил, ортохризотил, парахризотил) Mg3[Si205](OH)4;
— лизардит Mg5[(OH)8|Si4O10].
Компонентный состав серпентина: МgО — 43 %, SiO2 — 44 %, Н2О —12,1…12,9 % (серпентин содержит около 13 % конституционной воды (в виде ионов гидроксила ОН— и в единичных случаях ионов Н+, располагающихся в узлах кристаллической решетки минерала). Эта вода прочно удерживается внутри минерала при комнатной температуре, но выделяется при нагревании в температурном интервале 300…1300 °C. Выделение воды сопровождается разрушением кристаллической решетки минерала.
Рентгенофазовый анализ геомодификаторов показывает, что эти составы бывают двух видов: один содержит в основном 75…80 % лизардита и 10…15 % хризотила, другой, наоборот, — 10…15 % лизардита и 75…80 % хризотила.
Все слоистые силикаты состоят из двух сеток [Si205]2—, соединенных вместе катионами в компактные пакеты состава [Si4O10]4—. Особенностью каждой сетки [Si2O5]2— является наличие нескомпенсированного электростатического заряда, обусловленного тем, что сетки из кремнекислородных тетраэдров с одной стороны имеют одну свободную валентность, и это определяет появление тетраэдров отрицательного заряда только на одной стороне сетки. В сдвоенных пакетах [Si4O10]4— отрицательные заряды обеих сеток направлены внутрь пакета и скомпенсированы катионами Мg+. Фактически в слоистых пакетах [Si4O10]4— между двумя сетками состава [Si2O5]2— располагается бруситовый слой Мg(ОН)2.
Специфическое строение слоистых силикатов — наличие пакетов, состоящих из гексагональных сеток — слоев, связанных друг с другом очень слабыми связями, определяет и свойства этих минералов: низкую твердость, весьма совершенную спайность и расщепляемость на тонкие пластинки.
Изучение данного явления проводилось в конце 80–х годов прошлого столетия в институте «МеханОбр» (г. Ленинград) под руководством академика В. И. Ревнивцева и при участии к. т. н. Т. Л. Маринича. Ими было установлено, что данный эффект — следствие разложения серпентина в зоне бурения с дополнительным выделением большого количества тепловой энергии. Вследствие этого наблюдается разогрев материала шарошки бурового долота, диффузия в него разложившихся элементов минерала и образование композиционной металлокерамической структуры, обладающей высокой твердостью и износостойкостью.
