Автомобильные присадки и добавки
Шрифт:
Цеолиты имеют строго определенный диаметр входных отверстий (от 0,3 до 1 нм в зависимости от вида минерала) и являются высокоактивными адсорбентами (рис. 11).

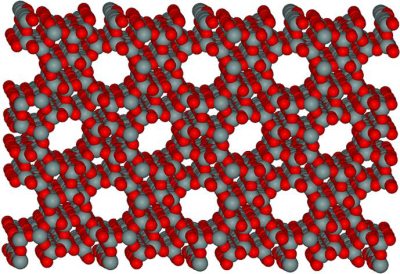

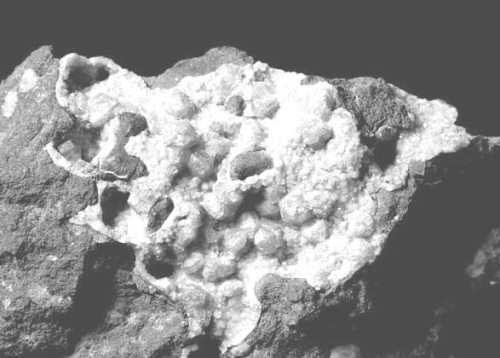

Рис. 11. Внешний вид минерала и нанопористая структура цеолита
В настоящее время известно более 600 видов цеолитов и только около 50 из них имеют природное (естественное)
Рассмотрим рекомендации по применению некоторых металлокерамических материалов и механизм их восстанавливающего действия.
Для машин с разной степенью износа и пробегом от 50 000 км пробега и выше рекомендуется:
1. Слить старое масло, промыть двигатель.
2. Залить новое масло и прогреть двигатель до температуры охлаждающей жидкости 70…80 °C.
3. Исключить подачу топлива в карбюратор и выработать из него весь бензин.
4. Вывернуть свечи и через каждое свечное отверстие ввести в каждый цилиндр по 5…10 мл состава.
5. Не вворачивая свечей, стартером 5…6 раз прокрутить двигатель в течение 10 с, каждый раз с интервалом между попытками в 30…40 с.
6. Ввернуть свечи, подать топливо в карбюратор и запустить двигатель.
7. Оставшийся состав влить в заливную масляную горловину. Поднять обороты коленчатого вала двигателя до 3000…3500 об/мин и поддерживать их в течение 10…15 мин. По указаниям производителей, это очень важный момент обработки, так как снижение оборотов двигателя или его остановка может существенно повлиять на результаты обработки.
8. Произвести замену масляного фильтра после пробега 1500…2000 км. Моторное масло можно не менять до 50 000 км пробега, чем обеспечиваются наилучшие показатели обработки.
Однако единого мнения по применению геомодификаторов нет. По одним источникам, геомодификаторы рекомендуется применять после пробега около 1000 км, что обосновывается лучшими условиями и наглядностью обработки.
Другие рекомендуют применять геомодификаторы не только для автомобилей с пробегом, но и для новых автомобилей. В этом случае предлагается вводить состав непосредственно в моторное масло, при соблюдении остальных требований к обработке, а смену масляного фильтра рекомендуется производить после 5…6 тыс. км пробега.
Восстановление и упрочнение подвижных соединений металлокерамическими материалами осуществляется за счет формирования на поверхностях трения структур повышенной прочности, подавления процессов водородного изнашивания и охрупчивания металла, повышения термодинамической устойчивости системы поверхность трения — смазочный материал. Поверхностно — активные вещества (ПАВ) металлокерамического восстановителя после введения в системы двигателя подготавливают поверхности трения химически (катализ) и физически (суперфиниш), очищая их от нагара, оксидов, отложений и т. д.
Для получения необходимого эффекта от применения геомодификатора должно произойти его разрушение по формуле
Mg6{Si4O10}(OH)8 = 3Mg2{SiO4} + SiO2 + 4H2O,
до
После разложения геомодификатора в очищенную зону трения вместе с катализатором происходит внедрение его керамических и металлокерамических частиц (фибрилла). Зона контакта обедняется свободным водородом, а поверхностные слои вследствие диффузии изменяют свою структуру и увеличивают прочность в несколько раз. В процессе дальнейшей работы на поверхностях трения формируется органо — металлокерамическое покрытие, частично восстанавливающее дефекты поверхности трения и обладающее высокими антифрикционными и противоизносными свойствами.
Металлокерамический защитный слой, который получается на поверхностях трения, может обладать уникальными триботехническими характеристиками:
— микротвердость 65…72 HRC;
— шероховатость 0,3…0,1 мкм;
— коэффициент трения 0,003…0,007;
— температура разрушения 1700…2000 °C.
При применении геомодификаторов в ДВС наблюдается некая оптимальная точка (момент времени) в процессе обработки, когда регистрируемый эффект достигает своего оптимального значения. Продолжение процесса обработки, как указывают ряд исследователей, может привести к ряду негативных последствий.
Наряду с высокой эффективностью геомодификаторов и РВС — технологии, остается множество нерешенных вопросов, связанных с их применением.
1. Так, исследованиями, проведенными в триботехнической лаборатории фирмы «ВПМАвто» установлено, что геомодификаторы увеличивают износ хромированного кольца в паре трения «хром — чугун» в два раза по сравнению с базовым вариантом, а также пары трения «вкладыш — шейка коленчатого вала». Это является следствием вдавливания (вкрапления) в более мягкой материал неразложившихся частиц геомодификатора и их функционирования как микрорезцов, закрепленных в пластичной матрице.
2. При обработке металлокерамическими материалами наблюдается выделение свободной воды. По данным, приведенным во втором томе советско — польского издания «Справочник по триботехнике. Смазочные материалы, техника смазки, опоры скольжения и качения», повышение ее содержания в моторном масле всего на 5 % приводит к росту интенсивности изнашивания до 10 раз.
3. Отмечается нарушение температурной стабильности обработанного двигателя вследствие дополнительного теплового сопротивления металлокерамического слоя (кстати, как и полимерного) отводу тепла от поршня через поршневые кольца. Всё это может привести к перегреву двигателя и его отказу, особенно на режимах перегрузок.
4. По этой же причине наряду со снижением концентраций в отработавших газах окиси углерода СО и углеводородов СН, наблюдается почти двукратный рост выхода окислов азота NО.
5. При применении РВС — технологии в периоды приработки из-за возрастающих температур отмечаются случаи дополнительного сверхнормативного выгорания масла и отпуск (снижение прочностных свойств) термообработанных поршневых колец.
6. Большинство геомодификаторов представляют собой не что иное, как взвесь порошковых материалов в соответствующем носителе (осветительном керосине, минеральном масле и т. д.), которая, как и порошковые реметаллизанты, может задерживаться фильтрами, центрифугироваться и выпадать в осадок. Так, например, при безразборном восстановлении тепловозных дизелей разработчиками рекомендуется на период обработки вообще исключать из системы смазки фильтры тонкой очистки (центрифуги) моторного масла.
