Главная энергетическая установка:

тип… газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

– суммарная мощность, л.с…2 х SM1A - 59 000

количество х тип маршевых ГТД -

– суммарная мощность, л.с… 2 х RM3C - 21 360

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз… 30

Дальность плавания ходом 18 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)… 250 (31) 1*

Вооружение:

Комплекс противокорабельных ракет:

тип

комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)

боекомплект… 8 ПКР RGM-84D

СУ… GWS-60

Зенитный ракетный комплекс:

тип комплекса…«Sea Wolf»

количество ПУ х направляющих (тип ПУ)…2x6 (ТПК)

боекомплект…32 ЗУР

СУ…GWS 25 Mod 3 с двумя РЛС типа 911

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1x1 - 114/55 (Мк 8 «Vickers»)

количество АУ х стволов (тип АУ)… 1 х 7 -30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ)… 2х 1-30-мм (DS ЗОВ DES/MS1)

резервная ОЭСУ… «Sea Archer» GSA8B 2*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (STWS Мк 2)

тип торпед… «Stingray»

Авиационное:

количество х тип вертолетов… 1 х «Lynx» НМА 3/8,

или «Sea King» HAS 5, или «Merlin» НМ 101

оборудование ВПП… светотехническое

тип ангара… палубный

Радиоэлектронное:

БИУС… CASC 5 с системами Link II, Link 14,

SCOT 1С SATCOM

РЛС обнаружения ВЦ и НЦ…тип 967/968

РЛС навигационная…тип 1007

средства РТР…«Thorn» и AT

активные средства РЭП…тип 675 (2)

пассивные средства РЭП

(количество ПУ х направляющих)… «Sea Gnat)) (-1 х 6 130-мм)

ГАС с подкильной антенной…тип 20Ы)

ГАС с ГПБА…тип 2031Z

система противоторпедной защиты…тип 182 или SLO-25A/«Nixie»

1* В военное время будет увеличен до 301 человека.

2* С телевизионным и инфракрасным каналами и двумя лазерными дальномерами.

При постройке фрегатов типа Broadsword данной серии был полностью учтен опыт англо-аргентинского конфликта. Кроме того, они приспособлены для роли флагманских и штабных кораблей. В отличие от предшествующей серии данные корабли получили на вооружение 114-мм АУ, ЗАК, ПКР «Harpoon» (вместо ПКР «Exocet»), новые, более совершенные системы управления огнем (в частности, систему «Sea Archer» GSA8B), новейшую ГАС типа 2050 (вместо типа 2016), лазеры, предназначенные для временного ослепления пилотов атакующих самолетов, с дальностью действия до одной мили, зенитные комплексы ближнего рубежа «Goalkeeper» и четыре 30-мм АУ BMARC.

На фрегатах этой серии установили более совершенные противопожарные системы, вместо пожарных насосов типа «Rover» - насосы типа «Godia»; топливные цистерны сгруппировали в районе миделя в междудонном пространстве, причем подача топлива осуществляется исключительно специальными насосами (а не самотеком из расходной цистерны, как на Boxer).

Корабли спускались на воду с большим процентом готовности. Так, например, на Campbeltown

она составляла 85%. По мнению специалистов ВМС Великобритании, фрегаты Broadsword третьей серии вполне отвечают предъявляемым к ним требованиям. Однако из-за высокой стоимости их постройки и эксплуатации серию ограничили четырьмя единицами, отдав предпочтение фрегатам типа Duke (пр.23).

Тип Boxer 1* (Broadsword, пр. 22 серия II) - 2 единицы

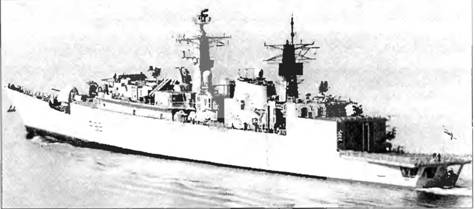

ФРЕГАТ COVENTRY

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Sheffield F96 Ф. «Swan Hunter Shipbuilders», Уэллсенд 29.03.84 26.03.86 26.07.88

Coven try F98 То же 29.03.84 08.04.86 14.10.88

1* Вся серии насчитывала тесть единиц. Первые четыре корабли Boxer, Beaver, brave и London в 19*)*) г. были выведены из состава флота и предназначены для продажи другим странам.
