Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Presidente Eloy Alfaro (б. Penelope, F 127) FM 01 «Vickers Armstrong Ltd», Ньюкасл [Великобритания) 14.03.61 17.08.62 31.10.63
Moran Valverde (б. Danae, F 47) FM 02 «HM Dockyard», Девонпорт 16.12.64 31.10.65 07.09.67
Водоизмещение, т:
стандартное… 2 450
полное… 3 200
Главные размерения, м:
длина наибольшая (по КВЛ)… 1 13,4 (109,7)
ширина наибольшая…12,5
осадка наиболее выступающей частью… 5,8
Главная энергетическая установка:
тип… ПТУ
количество х тип ТЗА -
– суммарная мощность, л.с…2 х Y 160 - 30 000
количество х тип главных котлов
(параметры пара)…2 х «Babcock amp; Willcox» (38,7 кг/см2; 450°С)
количество гребных винтов…2 ВФШ
Скорость хода наибольшая, уз…28
Дальность плавания ходом 15 узг мили…4 ООО
Экипаж, чел. (в том числе офицеров)… 248 (20)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… «Exocet»
количество ПУ х направляющих (тип ПУ)…,…2x2 (ТПК)
боекомплект… 4 ПКР ММ 38
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…2 х 1 -40/60 (Мк 9 «Bofors»)
количество АУ х стволов (тип АУ)…2х 1- 20/70-мм
(GAM-В01 «Oerlicon»/BMARC)
Авиационное:
количество х тип вертолетов… 1 х «Ве11» 412 ЕР
оборудование ВПП…светотехническое
Радиоэлектронное:
БИУС… CAAIS DBA (1) с системой Link Y
РЛС обнаружения ВЦ… тип 966
РЛС обнаружения НЦ…тип 994
РЛС навигационная…тип 1006
РЛС СУО… тип 903/904
средства РТР… UA 8/9
активные средства РЭП…тип 667/668
пассивные средства РЭП
(количество ПУ х направляющих)…2 * «Corvus» (3x8 ПУ)
и 2 х SRBOC (2x6 - 130-мм ПУ Мк 36)
ГАС обнаружения подводных целей с подкильной антенной… тип 184Р
ГАС миноискания и классификации донных объектов с подкильной антенной… тип 162М

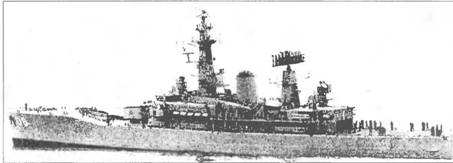

Данные корабли относятся ко второй группе английских модернизированных фрегатов типа Leander («Batch 2 Exocet») и являются ударными кораблями с ПКР. Корабли прошли модернизацию на верфи ВМС Великобритании в Девон по рте: Danae с августа 1979 г. по сентябрь 1980 г., a Penelope с января 1980 г. по декабрь 1981 г. Модернизационные работы включали в себя замену носовой оконечности корпуса (для обеспечения прочности его конструкции), увеличение длины и полезной площади ангара для вертолета, демонтаж 114-мм АУ и ее барбета, перепланировку части внутренних помещений, зашивку ниши демонтированной РВУ «Limbo» и увеличение площади ВПП, замену рулевой машины и вертолета «Wasp» на вертолет «Lynx» (уже в Эквадоре на кораблях стал базироваться «Bell» 206В, а с 1998 r.-«Bell» 412ЕР), модернизацию ГЭУ (включая полную замену трубок в котлах), установку ПКРК, БИУС, третьей ПУ ЗРК (с соответствующим переоборудованием погребов боезапаса и системы его подачи), противолодочных 324-мм ТА (впоследствии были демонтированы), системы замещения топлива водой. Оба фрегата вывели из состава ВМС Великобритании 25.04.1991 г. и после среднего ремонта передали ВМС Эквадора. Presidente Eloy Alfaro ушел в Южную Америку в июле 1991 г., а Moran Valverde - в августе 1991 г. ПУ ЗРК «Sea Cat» оставлены, но сами ракеты и СУО демонтированы. Имеются большие
ЮГОСЛАВИЯ
Корабли этого класса являются самыми крупными в составе ВМС Югославии. Однако их, скорее, нужно отнести к малым ракетным, а не к эскортным кораблям. Пр. 1159ТР разработан в Советском Союзе Зеленодольским ПКБ в 1970 г. специально для экспортных поставок. Kotor является национальной разработкой, но за прототип был взят пр. 1159.
Тип Beograd (пр. 1159ТР)- 2 единицы
ФРЕГАТ BEOGRAD
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Beograd (б. Split) VPB 31 ССЗ «Красный металлист», Зеленодольск 20.01.79 21.04.79 30.11.79
Podgorica (б. Kopar) VPB 32 То же 26.12.79 24.12…81 30.09…82
Водоизмещение, т:
стандартное… 1596
полное… 1 /00
Главные размерения, м:
длина наибольшая…96,4
ширина наибольшая… 12,6
осадка при полном водоизмещении…3,5
Главная энергетическая установка:
тип…дизель-газотурбинная,
с возможной совместной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с…1 х М-8В - 18 000 (на средний вал)
количество х тип ДД -
– суммарная мощность, л.с… 2 к В-68- 15 820 (на бортовые валы)
количество гребных винтов…3 ВФШ
Скорость хода, уз:
наибольшая под ГТД…29
под ДД,…22
Дальность плавания ходом 14 уз, мили… 1800
Экипаж, чел…ПО
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…П-21
количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)
боекомплект… 4 ПКР П-15У
Зенитный ракетный комплекс:
тип комплекса…«Оса-М»
количество ПУ х направляющих (тип ПУ)… 1x2 (ЗИФ-122)
боекомплект… 20 ЗУР 9МЗЗ
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…2 х 2 - 76/60 (АК-726)
СУ… «ФУТ-Б» (МР-105)
количество АУ х стволов (тип АУ)…2 х 2 - 30/65-мм (АК-230)
СУ… «Рысь» (MP-104)
Противолодочное:
количество РБУ х стволов (тип РБУ)…1 х 12-213-мм (РБУ-6000)
боекомплект реактивных глубинных бомб… 60 РГБ-60
СУ… «Буря»
Радиоэлектронное:
РЛС обнаружения ВЦ и НЦ «Рубка» МР-302
РЛС навигационная…«Дон-2»
пассивные средства РЭП
(количество ПУ х направляющих)… «Barricade» (2 х 24 -75-мм ПУ)
ГАС с подкильной антенной… МГ-322
