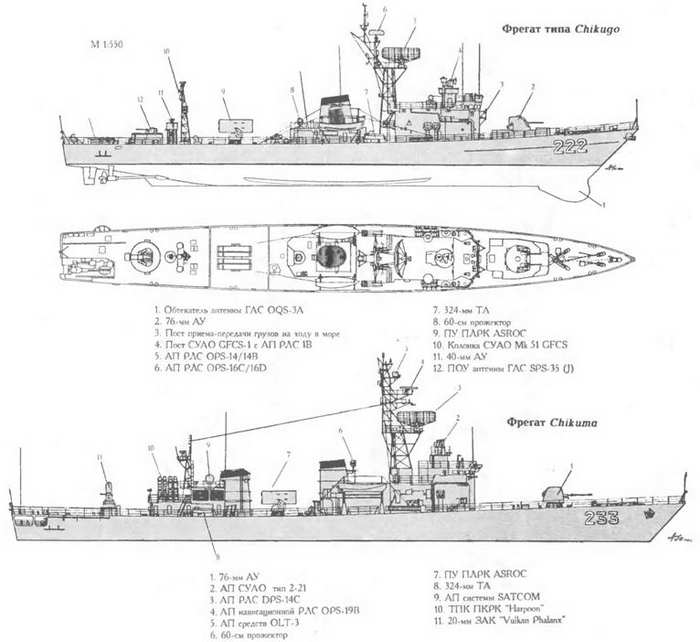

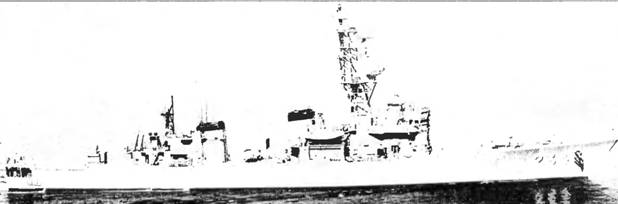

Тип Chikugo - 3 единицы
ФРЕГАТ KUMANO
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Yoshino DE 223 Ф. «Mitsui», Тамано 28.09.73 22.08.74 06.02.75

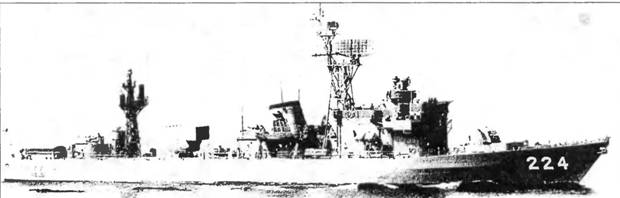

Kumano DE 224 Ф. «Hitachi»,Майдзуру 29.05.74 24.02.75 19.11.75
Noshiro DE 225 Ф. «Mitsui», Тамано 27.01.76 23.12.76 30.06.77
Водоизмещение, т:
стандартное…С…1500
полное… 1675
Главные размерения, м:
длина наибольшая… 93
ширина наибольшая…10,8
осадка при полном водоизмещении…3,5
Главная энергетическая установка:
тип…дизельная
количество х тип ДД -
– суммарная мощность, л.с…4 х 12 UE V 30/40N- 16 ООО 1*
…4 х 1228 V 3BU-38V- 16 ООО 2т
количество гребных винтов…2 ВФШ
Скорость хода наибольшая под ГЭД, уз…24
Дальность плавания, мили:
ходом 12 уз… 10 900
ходом 9 уз… 12 000
Экипаж, чел. (в том числе офицеров)… 165 (12)
Вооружение:
Противолодочный ракетный комплекс:
тип комплекса… «ASROC»
количество ПУ х направляющих (тип ПУ)…1 х 8 (Мк 112)
боекомплект…8 ПЛУР RUR-5A
Артиллерийские комплексы: универсальные:
– количество АУ х стволов (тип АУ)… 1 х 2 - 76/50 (Мк 33)
– СУ…GFCS-1 в обеспечении РЛС тип 1В
ЗАК:
– количество АУ х стволов (тип АУ)… 1 х 2 - 40/60 (Mk 1 «Bofors»)
– СУ…Мк 51 GFCS
Противолодочное:
количество ТА х труб (тип ТА)…2 x 3 - 324-мм (тип 68)
тип торпед…Мк 46 мод. 5
Радиоэлектронное:
РЛС обнаружения ВЦ… OPS-14/14B
РЛС обнаружения НЦ… OPS-16C/16D
средства РТР…'…NOLR-5
активные средства РЭП…OLT-3
пассивные средства РЭП
(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6 ПУ-130-мм)
ГАС в бульбовом обтекателе… OQS-3A
ГАС с буксируемой антенной…SPS-35 (J)
1* На DE 224
2* На DE 223 и DE 225.
Фрегаты типа Chikugo предназначены для борьбы с подводными лодками в прибрежной районах. Однако в настоящее время они морально устарели и большой боевой ценности не имеют. Идет интенсивное списание этих кораблей с темпом около 2-х кораблей в год. Пять кораблей данного типа уже выведены из состава флота и проданы на слом.
У фрегата гладкопалубный
Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных, масляных и водяных цистерн. Система стабилизации состоит из скуловых рулей. Фрегаты типа Chikugo стали первыми в мире кораблями водоизмещением меньше 2000 т, у которых антенна ГАС размещена в носовом бульбовом обтекателе и имеется ПЛУР «ASROC». Размер носового свеса выбран так, чтобы исключить возможность повреждения обтекателя ГАС при отдаче и выборке якоря. Мореходные качества фрегата были улучшены за счет увеличения развала носовых шпангоутов на протяжении 1/4 его длины, а также ширины корпуса.
ПРИЛОЖЕНИЕ
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВООРУЖЕНИЯ ФРЕГАТОВ
ПРОТИВОКОРАБЕЛЬНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ РОССИИ
СОСТАВ И ОСНОВНЫЕ ТТХ П-20 П-20М «УРАН» «УРАН-Э» «ЯХОНТ» CLUB-N
Фирма-разработчик Год принятия на вооружение МКБ «Радуга» 1960 (П-15) 1965 (П-15У) МКБ «Радуга» 1972 КБ «Звезда» 1995 ГНПЦ «3везда - Стрела» 1996 ОКБ «Новатор • ОКБ «Новатор» 1999
Обозначение в США (NATO) П-15 SS-N-2A (Styx) П-15У SS-N-2B (Styx) П-15М SS-N-2C (Styx mod) Х-35 SS-N-25 Х-35Э SS-N-25 SS-N-26 ЗМ-54Э 3Ь- 54Э1
Длина, м Диаметр корпуса (диаметр описанной окружности), м Размах крыла, м Стартовая масса, кг 5,8 0,76 4,8 2300 6,5 0,78 2,5 2500 4,4 0,42 600 4,4 0,42 610 8,9 0,71 1,4 3000 6,2 0,53 2300 6,2 0,53 1780
Дальность стрельбы,, км Средняя скорость полета, м/с Высота полета, м Высота полета у цели, м до 40 312 1 100-300 25 до 80 430 25 5 - 130 300 10 3-5 270 - 280 10 - 15 до 300 750 5 - 15 220 180 - 240 20 до 300 180 - 240 20
Двигатель ЖРД + СА ЖРД + СА ТРД + СА ТРД + СА • • •
Тип БЧ Масса БЧ кг фугасная 450 фугасная 513 фугасная 145 осколочно-фугасная проникающего типа 145 фугасная 250 200 400
Система наведения АУ + СН АУ + СН АУ + СН АУ + СН •
Тип ГСН АР ТУ или ИК ОЭУ АРТУ или ИК ОЭУ АРТУ АРТУ • •
Пусковая установка ангар контейнерного типа контейнерного типа пакет транспортнопускового контейнера пакет транспортнопускового контейнера пакет транспортнопускового контейнера ВПУ

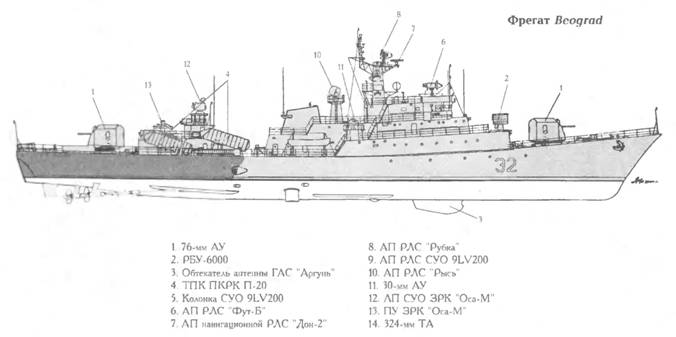

Где установлены Индия [Godavari] Ливия (AJ Hani) Югославия {Beograd, Kotor) Россия (пр. 11540, пр. 1166, пр. 113531) Индия {Brahmaputra) Россия (пр. 12441) Индия [Talwar пр. 11356)
Сведения о вооружении российских фрегатов, приведенные в таблицах, взяты из следующих источников;
1. Кузин В. П., Никольский В.И. Военно-морской флот СССР 1945-1991.-СПб.: Историческое морское общество, 1996, с. 328-336.
2. «Военный парад». № 2 (26), 1998, с.20-21; № 5 (41), 2000, с. 32-34.
3. Оружие России. Часть 111. Корабли и вооружение ВМФ. 1996-1997 гг.: Каталог.-М.: Военный парад, 1998.
П-20. Ракета П-15 первоначально разрабатывалась для катеров, крылья нескладывающиеся, П-15У - со складывающимися крылья I1-20M. Ракета П-15М («Термит») является дальнобойной и помехозащищенной версией ракеты П-15У. «Уран». Создана на базе авиационной ПКР Х-35.
