боекомплект.4 ПКР ММ 38
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 x1 - 100/55 (мод. 1968)
боекомплект. 150
количество АУ х стволов (тип АУ) 2х 1 - 40/70 («Breda»)
количество АУ х стволов (тип АУ).2 х 1 - 20/70 («Оегпсоп») резервная ОЭСУ «Panda» Мк 2 + RADOR 20
Противолодочное:
количество ТА х труб (тип ТА).2 х 3 -324-мм (Мк 32 мод.5)
боекомплект.6 торпед А244
СУ DLT-L4C
Радиоэлектронное:
РЛС обнаружения ВЦ и НЦDRBV 51А
РЛС навигационная.типа 1226
СУ оружием по ВЦ и НЦ общекорабельная «Vega» с РЛС DRBC 32L
средства РТР DR 2000/DALIA 500
пассивные
(количество ПУ х направляющих) «Dagaie» (2 х 10- 127-мм)
система космической связи SATCOM
ГАС с подкильной антенной «Diodon»

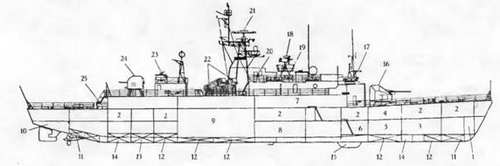

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА DRUMMOND
1. Цепной ящик
2. Кубрики личного состава
3. Провизионные кладовые
4. Подбашенное отделение 100-мм АУ
5. Погреб 100-мм патронов
6. Помещение акустиков
7. Каюты офицеров
8. Отсек вспомогательных механизмов
9. Машинное отделение
10. Румпельное отделение 11. Балластные цистерны 12. Топливные цистерны 13. Масляные цистерны
14. Цистерны пресной воды
15. Обтекатель ГАС "Diodon"
16. 100-мм АУ
17. АП навигационной РЛС гипа 1226
18. АП РЛС DRBC 32Е
19. ПУ НУРС системы "Dagaie"
20. 20-мм АУ
21. АП РЛС DRBV 51А
22. ТПК ПКРК "Exocei"
23. Визирная колонка "Panda" Mk 2 системы "Vega"
24. 40-мм АУ
25. 324-мм ТА

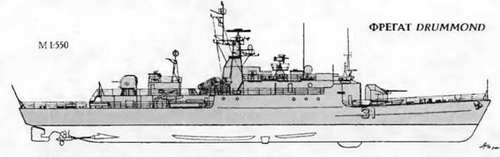

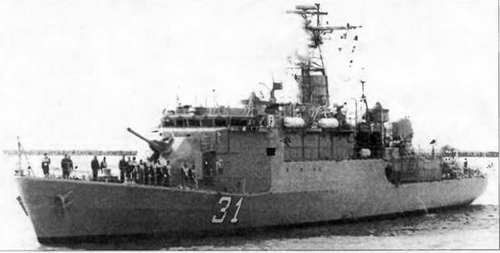

Все они относятся к французским фрегатам (avisos) типа D'Estienne D'Orves (см. фрегаты ВМС Франции). В проекте уделялось большое внимание упрощению конструкции. В частности, оба главных двигателя установили в одном машинном отделении. В июле 1976 г. правительство ЮАР решило приобрести два фрегата этого типа, которые строились для ВМС Франции. Одновременно последовал заказ государственной верфи в Лорьяне еще на один такой корабль. После введения ООН эмбарго на продажу оружия ЮАР контракт аннулировали. В сентябре 1978 г эти же фрегаты решила приобрести Аргентина. Drununond и Guemco пришли в Южную Америку 2 ноября 1978 г., a Granville (построенный по заказу Аргентины) - в сентябре 1981 г.
БАНГЛАДЕШ
Фрегаты являются самыми крупными кораблями ВМС Бангладеш Несмотря на свой почтенный возраст и морально устаревшие образцы вооружения, они отвечают предъявляемым требованиям по обеспечению экономического контроля над территориальными водами. При этом реальной боевой ценности, за исключением F18, не представляют.
Тип Osman (Jianghu I пр. 053 HI) - 1 единица

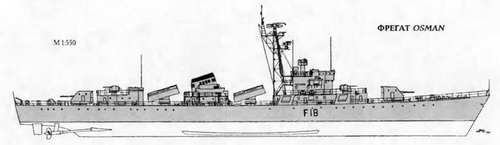

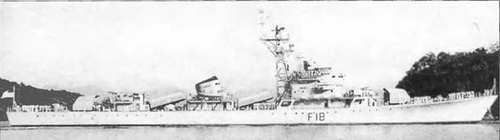

Фрегат OSMAN
Водоизмещение, т:
стандартное 1425
полное 1702
Главные размерения, м:
длина наибольшая. 103,2
ширина наибольшая. 10,8
осадка при полном водоизмещении 3,1
Главная энергетическая установка:
тип дизельная
количество х тип ДД -
– суммарная мощность, л.с 2 х 12Е 390V- 14 400
количество гребных винтов. 2 ВФШ
Скорость хода наибольшая, уз 26
Дальность плавания, мили:
ходом 18 уз.. 4 000
ходом 15 уз. 2 700
Экипаж, чел. (в том числе офицеров) 200 (30)
ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА OSMAN
1. Кладовые
2. Цепной ящик
3. Кубрики личного состава
4. Подбашенные отделения 100-мм АУ
5. Погреба 100-мм патронов
6. Помещения акустиков
7. Гиропост
8. Центральный пост
9. Агрегатные
10. Отсеки вспомогательных механизмов
11. Машинное отделение
12. Провизионные кладовые
13. Румпельное отделение
14. Балластные цистерны
15. Топливные цистерны
16. Масляные цистерны
17. Погреб 37-мм патронов
18. Каюты офицеров
19. Обтекатель ГАС "Echo"
20. 100-мм АУ
21. 37-мм АУ
22. Командно-дальномерный пост СУ "Wok Won"
23. АП РЛС "Линь"
24. АП навигационной РЛС "Fin Curve"
25. АП РЛС "Фут-Н" (MX902)
26. ПУ ПКРК HY-2
Вооружение:
комплекс противокорабельных ракет:
тип комплекса.HY-2
количество ПУ х направляющих (тип ПУ) 2 х 2 (ангар)
боекомплект. 4 ПКР СО-2
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2x2 - 100/56
СУ «Wok Won» (тип 752А)
количество АУ х стволов (тип АУ).. 4 х 2 - 37/67 (В-ИМ)
Прот иволодочное:
количество РБУ х стволов (тип РБУ).2 х 5-252-мм (РБУ-1200)
боекомплект Ю РГБ 12
количество штоковых бомбометов
(тип бомбометов).. 2 (БМБ-2)
Радиоэлектронное:
РАС обнаружения ВЦ MX 902 (тип 354,«Фут-Н»)
РЛС обнаружения МЦ и УО 100-мм АУ «Линь» (тип 354)
РЛС навигационная. «Fin Curves (типа 352)
средства РТР «Залив» и «Бизань-4Б»
пассивные средства РЭП
(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130 -мм)
ГАС с подкильной антенной. «Echo» (тип 5)
Приобретен 26.09.89. Изначально строился для ВМС Китая. Планировалось приобретение второго корабля в 1991 г., но контракт аннулировали. Полностью повторяет китайские фрегаты типа Jianghu первой серии, отличаясь лишь формой трубы. В случае необходимости могут монтироваться минные рельсы (на 60 мин заграждения) и два бомбосбрасывателя (на 12 больших глубинных бомб). Руководство ВМС Бангладеш критикует Osman за отсутствие ЗРК, высокоэффективных ЗАК и вертолета, что предопределило отказ от приобретения второго однотипного корабля.
