СУ «Буря»

количество бомбосбрасывателей 2

боекомплект глубинных бомб 12 х РБМ

Минное:

количество мин заграждений 22

Радиоэлектронное:

РАС обнаружении ВЦ и НЦ. «Рубка»

РАС навигационная «Дон-2»

средства РТР «Бизань-4Б»

пассивные средства РЭП

(количество ПУ х направляющих)ПК-16 (2 х 16 - 82-мм)

ГАС с подкильной антенной «Аргунь»

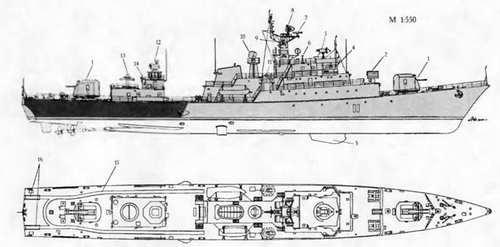

Пр. 1159 многоцелевого фрегата (СКР) был разработан в 1970 г. Зеленодольским ПКБ специально для экспортных поставок на базе противолодочного корабля пр. 159А. Всего по пр. 1159 построено шесть СКР, еще шесть -по пр. 1159Т (в тропическом исполнении для Алжира и Кубы) и два - по пр. 1159ТР (для Ливии). Дельфин в период с 12.03.76 по 02.91 входил в состав КЧФ СССР и

использовался для подготовки экипажей строящихся на экспорт кораблей. После завершения экспортной программы в феврале 1990 г. его передали Болгарии. Корпус СКР гладкопалубный, с двойным дном на всем протяжении, стальной, с большим числом клепаных соединений. Он разделен водонепроницаемыми переборками на 13 отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. Подкильная ГАС размещена в титановом каплеобразном обтекателе больших размеров, который ограничивает использование корабля на отмелях и в узкостях. Иа среднюю линию вала с ВФШ работает ГТД, а на бортовые с ВРШ - среднеоборотные ДД. Максимальный ход обеспечивается при работе ГТД и обоих ДД. Экономический ход обеспечивается дизелями. Электроэнергетическая система включает в себя один ДГ мощностью 200 кВт и два -по 300 кВт. Фрегат отличается хорошими мореходными качествами. Использование оружия возможно при волнении моря до 5 баллов. Для снижения разма-хов качки на корабле размещены успокоители качки. СКР в настоящее время морально устарел, особенно в отношении противолодочного вооружения.

БРАЗИЛИЯ

Бразильские ВМС - являются наиболее мощными в Южной Америке. Реальных угроз с морского направления страна не имеет, но является сторонником усиления юрисдикции над 200-мильной экономической зоной, что в будущем может создать конфликтную ситуацию. Фрегаты являются наиболее многочисленными современными боеспособными кораблями. В мирное время они предназначены для несения патрульной службы и охраны экономической зоны, а в военное время могут эффективно решать задачу по эскортированию судов, из них могут формироваться ударные и противолодочные группы. Развитие экономики позволяет строить фрегаты на отечественных верфях, но при условии закупки вооружения для них за границей.

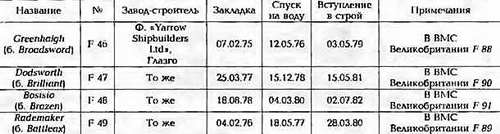

Тип Greenhalgh (Broadsword) - 4 единицы

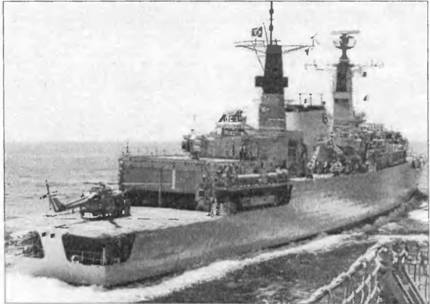

ФРЕГАТ GREENHALGH

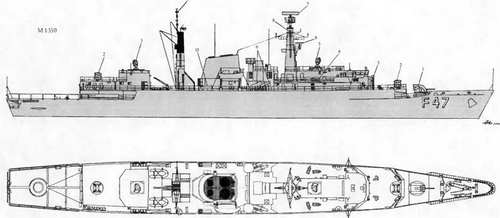

ФРЕГАТ DODSWORTH

1. 57-мм АУ

2. ПУ ЗРК "Sea Wolf"

3. Пост приема-передачи грузов в море

4. ПУ 130-мм НУРС

5. АП РЛС тип 911

6. АП навигационной РЛС тип 1006

7. АП РЛС тип 967/968

8. АП системы тип 670

9. ПУ ПКРК "Exocet"

10. 324-мм ТА

11. АП системы Link YB

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 3 500

полное 4 400

Главные размерения, м:

длина наибольшая (по КВЛ) 131,2 (125)

ширина наибольшая 14,8

осадка при полном водоизмещении 6

Главная энергетическая установка:

тип газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

– суммарная мощность, л.с2 х ТМЗВ -50 000

количество х тип маршевых ГТД -

–

суммарная мощность, л.с 2 х RM1C -9 900

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз.30

Дальность плавания ходом 18 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 273 (30)

Вооружение:

Комплекс крылатых ракет:

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 4 х 1 (КТ)

боекомплект.4 ПКР ММ 40 Block 2

Зенитный ракетный комплекс:

тип комплекса «Sea Wolf»

количество ПУ х направляющих 2x6

СУ. GWS 25 мод.4 с двумя РЛС типа 911

боекомплект.32 ЗУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 -57/70 (Mk2 «Bofors»)

боекомплект 1200 выстрелов

количество АУ х стволов (тип АУ) 2 x 1 -40/70 («Bofors»)

боекомплект.4 200 выстрелов

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3-324-мм (STWS Мк 2)

боекомплект 6 торпед «Stmgray»

Авиационное:

количество х тип вертолетов. 2 х «Super Lynx»

оборудование ВПП светотехническое

тип ангара. палубный

Радиоэлектронное:

БИУСSCOT 1A/CAAIS

с системами Link YB и Marisat

РАС обнаружения ВЦ и НЦ.тип 967/968

РАС навигационная. тип 1006

средства РТР UAA-2

активные средства РЭП тип 670

пассивные средства РЭП

(количество ПУ х направляющих)..«Sea Gnat» (4 х 6- 130-мм)

ГАС с подкильной антенной тип 2016

система противоторпедной защиты. тип 182

Контракт о продаже Бразилии фрегатов типа Broadsword (пр.22) первой серии с правительством Великобритании был заключен 18 ноября 1994 г. После прихода в Бразилию на фрегатах побортно установили 40-мм АУ, демонтировали 20-мм зенитные автоматы, заменили ПКР ММ 38 на более совершенные ММ 40, установили ПУ новой, облегченной конструкции, за коробчатыми щитами из радиопоглощающих материалов. Данные корабли, будучи в составе ВМС Великобритании, принимали активное участие в англо-аргентинском конфликте. Благодаря ЗРК «Sea Wolf» они эффективно отражали атаки средств воздушного нападения. Так например, 12 мая 1982 г. Broadsword, находившийся в дозоре у Фолклендских островов, был внезапно атакован со стороны берега на предельно малой высоте четырьмя штурмовиками. Ракетами «Sea Wolf» удалось сбить два из них. Остальные, уклоняясь от ракет, промахнулись при бомбометании. Однако одна бомба, срикошетировав от воды, попала в ангар, но не взорвалась. Корабль потерял лишь один вертолет и не получил серьезных повреждений. Briliant, находившийся в эскорте авианосного соединения, 30 мая 1982 г. сбил с помощью ЗРК «Sea Wolf» две ПКР «Exocet».

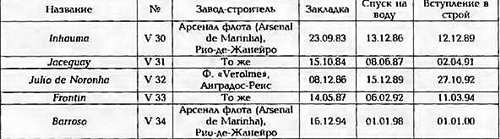

Тип Inhauma - 5 единиц
