–  суммарная мощность, л.с 2 х 38 TD 8-1/8-12-7 000

количество гребных винтов 1 ВРШ

Скорость хода наибольшая, уз 22

Дальность плавания ходом 18 уз, мили 3 000

Экипаж, чел. (в том числе офицеров). 171 (12)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)2 x 1 -76/50 (Мк 34)'*, 1 х 1 - 76/ 50 (Мк 34)

СУ.. Мк 70 мод. 2 с РЛС SPG-52

количество АУ х стволов (тип АУ) 1 x 2 - 37/67 («В-11») -*

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (Мк 32)

боекомплект 12 торпед Мк 46 мод. 5

СУ.Мк 105

штоковые бомбометы 2

Радиоэлектронное:

РАС

обнаружения ВЦ SPS-6E

РАС обнаружения НЦ SPS-5D, SPS-4:

РАС навигационная. тип 1226

средства РТР WLR-1С 4*

ГАС с подкильной ангеннойEDO SOS-45V '*, SOS-39V''", SOS-42V!*

'* 1 la Martadinata. "* Кроме Martadinata '* На Ngurahrui

Кроме Samadikiin " I la Samadikun. ''* На Monqinsidi

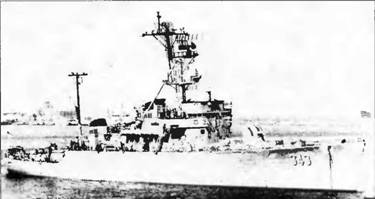

Фрегаты типа Claud Jones были построены в США в конце 50-х годов Samadikun передали ВМС Индонезии 20 февраля 1973 г., Martadinata- 31 января 1974 г., Monginsidi и Ngu-rahrai- 16 декабря 1974 г. В 1979-1982 гг. фрегаты прошли капитальный ремонт на Филиппинах. Корпус корабля стальной, с удлиненным полубаком, имеющий на большей части своей длины двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в двух отсеках. Между двумя МО находится отсек вспомогательных механизмов с двумя ДГ, муфтами и редуктором. При передаче Индонезии с кораблей был убран бомбомет «Hedgehog» и 25-ми АУ. По мнению специалистов, данные фрегаты не способны эффективно решать поставленные перед ними задачи из-за малой скорости полного хода и высокой шум-ности дизелей. Кроме того, в настоящее время их вооружение морально устарело.

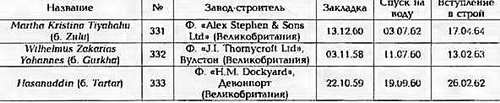

Тип Martha Kristina Tiyahahu (Tribal) - 3 единицы

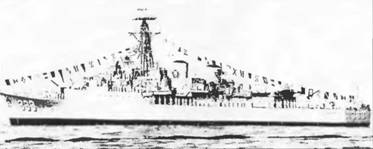

ФРЕГАТ HASANUDDI N

ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 2 300

полное. 2 700

Главные размерения, м:

длина наибольшая (по КВЛ). 106,7 (109,7)

ширина наибольшая.,… 13

осадка при полном водоизмещении 3,8

осадка наиболее выступающей частью 5,5

Главная энергетическая установка:

тип. комбинированная парогазотурбинная

с совместной работой ПТА и ГТД

количество х тип ГТЗА -

–  суммарная мощность, л.с. 1 х «Parsons-Metrovick» - 12 500

количество х тип главных котлов

(параметры пара). 1 х «ВаЬсоск amp; Willcox» (38,7 кг/см5; 450"С)

количество х тип ГТД -

–  суммарная мощность, л.с 2 х G-6 -7 500

количество гребных винтов 1 ВРШ

Скорость хода, уз:

наибольшая. 25

наибольшая под ГТД. 17

Дальность плавания ходом 12 уз, мили 5 400

Экипаж, чел. (в том числе офицеров). 267 (24)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса «Mistral»

количество ПУ х направляющих (тип ПУ) 1 х 2 («Simbad») СУ GWS 21

Артиллерийские

комплексы:

количество АУ х стволов (тип АУ) 2 х 1 - 114/45 («Vickers»)

СУ MRS 3 с РЛС тип 903

количество АУ х стволов (тип АУ) 1 х 2 -20-мм («Oerlikon»)

количество АУ х стволов (тип АУ) 2 х 1 - 12,7мм

Противолодочное

количество РБУ х стволов (тип РБУ) 1 л 3 -305-мм («Limbo» Mk 10)

боекомплект 24 РГБ

Авиационное:

количество х тип вертолетов 1 х «Wasp»

оборудование ВПП. на надстройке, складная

1. 114-мм АУ

2. 20-мм АУ

3. АП навигационной РЛС тип 978

4. 12,7-мм пулемет

5. АП СУ О тип 903

6. АП РЛС тип 993

7. ПУ НУРС системы "Corvus"

8. АП РЛС тип 965

9. ПУ ЗРК "Sea Cat"

10. Спутниковая антенна сия

11. АП CyOGWS 21

12. Бомбомет "Limbo"

13. ВПП

Радиоэлектронное:

РАС обнаружения ВЦ тип 965

РЛС обнаружения НЦ. тип 993

РАС навигационная.. тип 978

средства РТР..UA-9

пассивные средства РЭП

(количество ПУ х направляющих) «Corvus» (2x8 - 128-мм)

ГАС с подкильной антенной. тип 177 и 1/ОВ

ГАС классификации цели.. тип 162

Корабли типа Tribal были построены в Великобритании в середине 60-х годов. Это была одна из попыток получить многоцелевой фрегат с некоторым преобладанием функций ПВО. Считалось, что ГТД, при необходимости, обеспечат кораблю высокую скорость хода, а ПТУ

–  максимально возможную дальность плавания. Martha Kristina Tiyahahu передали ВМС Индонезии 2 мая 1985 г., Wilhelmus Zakarias Yohannes

–  16 октября 1985 г., Hasanuddin - З апреля 1986 года. Перед переходом в Юго-Восточную Азию все корабли были капитально отремонтированы на верфи фирмы «Vosper Thorny-croft». В 1997 г. устаревший ЗРК «Sea Cat» на них заменили на ЗРК «Mistral» и установили два 12,7-мм пулемета. Корпус фрегата стальной, гладкопалубный (что не типично для эскортных кораблей ВМС Великобритании того периода), имеющий на всем протяжении двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в трех отсеках (КО, МО и отсек редукторов). Обеспечена как совместная работа ПТУ и ГТД на винт, так и раздельная. Маневрирование с возможностью реверса возможно при работе любой из турбин. В качестве стабилизаторов качки используются бортовые управляемые рули. Корабли рассчитаны на плавание в тропиках, имеют закрытый мостик и систему кондиционирования во всех помещениях. Приняты специальные меры по защите корпуса и механизмов от коррозии. Вертолет опускается в ангар с помощью лифта и закрывается сверху съемными панелями.

ИРАН

Фрегаты являются самыми крупными кораблями иранского флота. Они не предназначаются для эскортных целей и рассматриваются, прежде всего, как корабли охраны экономической зоны. По мнению руководства страны, их число явно недостаточно. Однако промышленность Ирана не может построить современные корабли данного класса, а международная политическая ситуация не позволяет заказывать их за рубежом.
