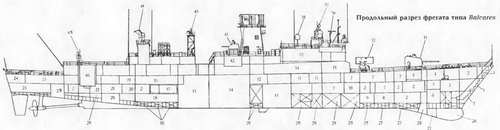

42. Подбашенное отделение 20-мм АУ
43. АП РЛС RAN 12L
44. АП РЛС SPC-51C
45. ПУ Мк 22 мод. 0
46. Погреб ЗУР
количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 22 мод. 0)
боекомплект. 16 ЗУР RIM-66B
СУМк 74 с РЛС SPG-51C
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2 х I - 127/54 (Мк 42 мод. 9)
боекомплект.600 выстрелов
СУ Мк 68 GFCS с РЛС SPG-53B
количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока»)
РЛС сопровождения цели.RAN 12L
ОЭСУ.2 х VPS 2
Противолодочное-
тип комплекса..ASROC
количество
боекомплект.. 16 ПЛУР
количество ТА х труб (тип ТА) 4х 1 - 324-мм (Мк 32 мод. 5)
боекомплект8 торпед Мк 46 мод. 5
количество ТА х труб (тип ТА). 2 х 1 - 484-мм (Мк 25)
СУ.Мк 114
Радиоэлектронное:
БИУС«Tritan I» с системами Link 11, «Saturn» SATCOM
РЛС обнаружения ВЦ.SPS-52B
РЛС обнаружения НЦ SPS-10
РЛС навигационная. «Pathiinder»
система целеуказания. WDS Мк 4/5
ПРН спутниковой навигационной системы TACAN. SRN 15
средства РТР«Deneb» или Мк 1600
активные средства РЭП. «Canopus» или Мк 1900
пассивные средства РЭП
(количество ПУ х направляющих)SRBOC Мк 36 мод. 2 (4 х 6 - 130-мм ПУ)
ГАС с антенной в бульбообразном обтекателе SQS-56
ГАС с буксируемой антенной SQS-35V
Проект этих кораблей был разработан на базе американского многоцелевого фрегата типа Кпох. Работы над ним начались в соответствии с контрактом, заключенным между правительствами Испании и США 17 ноября 1964 г. Одновременно последовал заказ на все пять кораблей. Проектирование велось при активном участии американских специалистов. 31 марта 1931 г. США взяли на себя обязательства в рамках военной помощи предоставить системы оружия и РТС.
С точки зрения конструкции корпуса и состава большей части систем вооружения, Baleares практически полностью повторяет Кпох. В отличие от базового проекта вместо ангара для хранения вертолета и ВПП он имеет ПУ ПКРК «Нагрооп», ПУ ЗРК «Standard SM-1М», погреба для хранения ЗУР и соответствующую систему управления огнем. Корабль имеет 19 поперечных водонепроницаемых переборок, из которых 12 главные. Корпус и надстройка спроектированы по продольной системе набора. До главной палубы корпусные конструкции выполнены из стали HY-80, выше - из алюминиевого сплава. Обшивка бульбового обтекателя также выполнена из стали HY-80 и облицована изнутри вибродемпфирующим покрытием. Набор -в виде сетчатой конструкции. Чистота обработки поверхности обтекателя доведена до 125 мкм.
Производительность котлов 54 200 кг/ч перегретого пара. При одном действующем котле обеспечивается скорость хода 22 уз. Установлен малошумный 5-лопастной ВРШ диаметром 4,57 м правого вращения с шагом 4,6 м на относительном радиусе 0,7. Для снижения подводного шума ВРШ оборудован системой PRAIRIE, а корпус -MASKER. Эти системы обслуживаются двумя турбокомпрессорами с давлением 1,75 кг/см^.
Корабельная ЭЭС состоит из трех ТГ и одного ДГ мощностью по 750 кВт, напряжением 450 В, частотой 60 Гц. Две автономные дистил-ляционные установки имеют производительность по 45,5 тыс.л/сут. Противопожарная водяная система снабжена четырьмя насосами. Предусмотрены две автономные системы пожаротушения, обслуживающие КО и НВМО. Четыре независимые утлекислотные системы пожаротушения обслуживают особо опасные в пожарном отношении помещения - погреба ракет, кладовую красок и т.п. Запас топлива 750
В период с 1985 по 1986 гг. все фрегаты данного типа в Ферроле (на верфи фирмы «Bazan») прошли модернизацию, связанную с установкой платформ для ЗАК «Мегока», монтажом систем Link II и БИУС «Тгйап I». В 1991 г. была завершена очередная модернизация. В ходе ее была обеспечена возможность использования кораблей в составе группировки «АИа», установлены ЗАК, заменены ГАС SQS-23 на более совершенные SQS-56 и смонтированы две пусковые установки системы SRBOC.

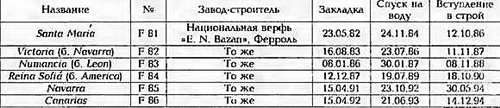

Тип Santa Maria (OliverH. Perry) - 6 единиц
ФРЕГАТ NAVARRA
Водоизмещение, т:
стандартное 3 610
полное 3 969
Главные размерения, м:
ддина наибольшая (по КВЛ). 137,7 (125,9)
ширина наибольшая,. 14,3
осадка при полном водоизмещении 4,52
осадка наиболее выступающей частью.6,6
Главная энергетическая установка:
гип. газотурбинная
количество х тип ГТД -
– суммарная мощность, л. с 2 х Fiat GE LM 2500 - 41 000
количество гребных винтов.. 1 ВРШ
количество ВДРК - суммарная мощность, л.с.. 2 - 650
Скорость хода, уз:
наибольшая. 29
под ВДРК 4
Дальность плавания ходом 20 уз, мили 4 500
Экипаж, чел. (в том числе офицеров) 223 (13)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса. «Нагрооп»
Зенитный ракетный комплекс:
тип комплекса.«Standard SM-1MR»
количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 4)
боекомплект..8 ПКР RGM-84C и 32 ЗУР RIM-66B
Артиллерийские кочплексы:
количество АУ х стволов (тип АУ) 1 х 1 -76/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока» мод. 2А или мод. 2В) РЛС УО. VPS 2 '*
Противолодочное:
количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. о)
боекомплект. 24 горпеды Мк 46 мод. 5
Авиационное:
количество х тип вертолетов.2 х «Seahawk» S-70L системы LAMPS III
оборудование ВПП светотехническое с системой
принудительной посадки RAST

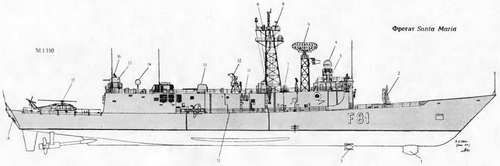

1. Обтекатель ГАС AN/SQS-56
2. ПУ Mk 13 иод. 4
3. ВДРК
4. АП системы Мк 92 мод. 2
5. АП комплекса "Nettunel"
6. АП РЛС SPS-49 (V) 5
7. ПУ НУРС системы SRBOC Mk 37 8 АП РЛС SPS-55
9. АП РЛС RAN 30 L/X
10. Пост приема-передачи грузов на ходу в море
