Большая книга узлов. Рыбацкие, охотничьи, морские, туристские, альпинистские, бытовые
Шрифт:

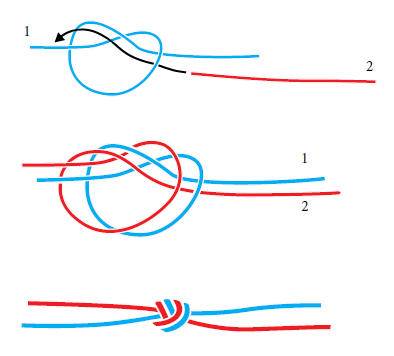

Рис. 86. Встречный проводник
Последовательность завязывания узла встречный проводник
1. На ходовом конце веревки 1 завязать простой узел.
2. Параллельно в противоположном направлении провести ходовой конец веревки 2.
3. Затянуть узел и завязать контрольные узлы (на стропах контрольные узлы не вяжут).
Этот узел относится к группе морских узлов и известен также под названием «двойной
Рис. 87. Грепвайн
Последовательность завязывания узла грепвайн
1. Сложить параллельно две веревки, ходовыми концами навстречу друг другу. Ходовым концом веревки 1 сделать два-три полных витка от себя вокруг двух веревок со смещением в сторону второй веревки.
2. Провести ходовой конец веревки 1 через образовавшиеся петли в сторону, противоположную предыдущему движению.
3. Затянуть полуузел.
4. Провести такие же действия с веревкой 2, получив зеркальное отражение первого узла.
5. Сдвинуть узлы друг к другу и окончательно затянуть, при необходимости завязать контрольные узлы.
Этот быстроразвязываемый узел относится к разновидности прямого узла. Его использовали при рифлении на парусных судах, увязывая данным узлом риф-штерты. Именно по способу применения узел и получил свое название. В туризме его применяют для соединения веревок вспомогательного назначения, пребывающих под динамической нагрузкой; в спелеологии, горном туризме и альпинизме – при спасательных работах, когда необходимо закрепить веревку в карабине под нагрузкой. Основное преимущество такого узла – надежность, легкость и простота завязывания, а также возможность быстрого роспуска даже при наличии нагрузки. Рифовый узел нежелательно использовать на жестких и синтетических веревках, так как он имеет тенденцию к проскальзыванию.

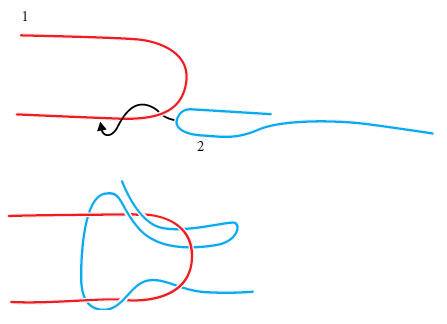

Рис. 88. Рифовый
Последовательность завязывания рифового узла
1. Одним из ходовых концов веревки сформировать открытую петлю 1.
2. Ходовой конец второй веревки сложить в форме небольшой открытой петли 2. Провести снизу вверх петлю 2 через петлю 1 и, обведя ходовой и корневой концы первой веревки, вновь провести через петлю 1.
3. Затянуть узел.
Ткацкий узел известен под различными названиями: «лесной», «рыбацкий», «речной», «заморский ткацкий». У туристов за ним закрепилось другое название – «вспомогательный узел булинь».
Узел используют для связывания двух веревок одного диаметра. Он представляет собой сочетание двух простых узлов, усиленных контрольными узлами.
Рис. 89. Ткацкий
Последовательность завязывания ткацкого узла
1. Отступить от края веревки и сформировать на ходовом конце простой узел. Завести в узел ходовой конец второй веревки.
2.
3. Сдвинуть узлы навстречу друг другу и затянуть их. Завязать на оставшихся свободными ходовых концах контрольные узлы и затянуть их.
Узел шкотовый имеет много других названий: «шкотовый стек», «шотстек», «узел Вебера», «ткацкий булинь». Этот узел ведет свое происхождение от морских узлов, применяемых во флоте. Свое название получил от снасти, при помощи которой управляют парусом.
Узел используют для соединения веревок. Он легко завязывается, почти не снижает прочности веревки и легко развязывается после снятия нагрузки. Но этот узел нежелательно применять при переменных нагрузках, особенно на скользких синтетических веревках, так как он может проскальзывать и выхлестываться из петли. При завязывании шкотового узла обязательно нужно применять контрольные узлы. Существуют два способа его завязывания.
Рис. 90. Шкотовый узел: а – вариант 1; б – вариант 2
Последовательность завязывания шкотового узла
Вариант 1
1. Ходовым концом первой веревки, отступив от края, сформировать закрытую петлю с прохождением ходового конца над корневым.
2. Ходовой конец второй веревки провести через тыльную сторону петли и под корневым концом первой веревки.
3. Обогнув ходовой и корневой концы первой веревки, провести вторую веревку через петлю.
4. Затянуть узел и завязать контроль.
Вариант 2
1. Ходовым концом первой веревки сформировать открытую петлю.
2. Второй веревкой с тыльной стороны сделать провод через петлю и вокруг ходового и корневого концов первой веревки.
3. Провести второй ходовой конец под корневым концом второй веревки.
4. Затянуть узел и завязать контроль.
Патент на изобретение этого узла был выдан в 1979 году английскому врачу Эдварду Хантеру (хотя, по мнению исследователей наузистики, узел существовал и раньше, о чем свидетельствует работа Фила Смита «Узлы для горовосходителей», изданная в 1956 году). Второе название – «охотничий узел» – ему дал исследователь Л. Н. Скрягин в своей работе «Морские узлы».
Узел Хантера служит для соединения как одинаковых, так и разных по размеру веревок и лент, и применяют его в основном в туризме на креплениях, не подверженных переменным нагрузкам. Этот надежный узел, представляющий собой комбинацию двух простых узлов, сильно не затягивается и не ослабляет связываемые веревки, хорошо выдерживает динамическую нагрузку. Однако его применение ограничено из-за достаточно сложного завязывания, а также подверженности к проскальзыванию при рывках и на жестких веревках.
Рис. 91. Узел Хантера
Последовательность завязывания узла Хантера
1. Сформировать на веревке 1 закрытую петлю, расположив ее ходовой конец под корневым. Провести через получившуюся петлю, с тыльной стороны, вторую веревку и сложить новую петлю, зеркально отражающую первую.
2. Ходовым концом веревки 1 сделать оборот вокруг ее корневого конца и завести в обе петли. Ходовым концом второй веревки сделать оборот вокруг ее корневого конца и провести только через первую петлю.
3. Затянуть узел.
