Рис. 101. Узел Блейка (блейккнот)
Последовательность завязывания узла блейккнот
1. Сделать ходовым концом репшнура 4–5 шлагов вокруг основной веревки.
2. Опустить ходовой конец репшнура вниз вдоль витков, завести его за основную веревку. Провести ходовой конец репшнура внутри 2–3 витков обмотки и вывести наружу.
3. Затянуть узел и завязать контрольную восьмерку.
Узел назван по имени председателя Австрийского альпинистского клуба Карла Прусика, создавшего этот узел в 1931 году. Он известен также под названием «схватывающий узел». Прусик долгое время использовался как основной узел для страховки по вертикальным и наклонным перилам, для натяжения полиспаста.
Этот узел завязывают репшнуром 6–7 мм вокруг 9–14 мм основной веревки двумя способами – репшнуром в форме петли (рис. 102, а) или одним концом шнура (рис. 102, б). Среди основных недостатков этого узла – плохое срабатывание и уменьшение прочности на мокрой или обледенелой веревке. Для усиления схватывающих свойств узла применяют дополнительные витки на основной веревке, – так называемый усиленный Прусик (рис. 102, в) – или устанавливают карабинный вкладыш (рис. 102, г).

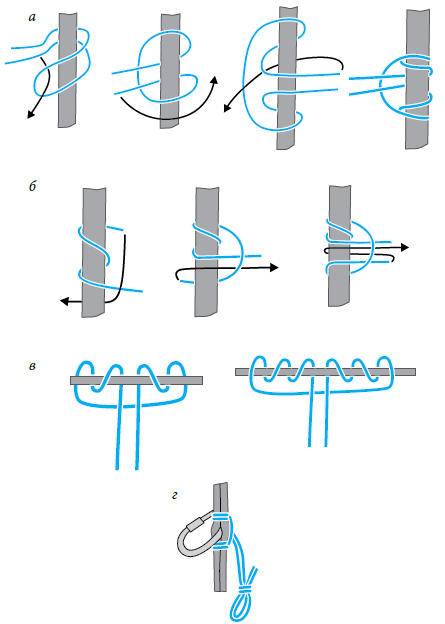

Рис. 102. Прусик: а – репшнуром в форме петли; б – одним концом репшнура; в – «тройной»; г – карабинный вкладыш
Последовательность завязывания узла Прусика репшнуром в форме петли
1. Репшнуром в форме петли сделать обвод вокруг основной веревки, после чего завести в нее корневые концы репшнура.
2. Развернуть узел вокруг основной веревки на 180°. Корневые концы репшнура, обведя вокруг основной веревки, продеть через середину основной петли.
3. Затянуть узел.
Последовательность завязывания узла Прусика одним концом репшнура
1. Сделать ходовым концом репшнура два шлага вокруг основной веревки и обвести его вокруг корневого конца шнура. Провести еще один обвод вокруг веревки, но уже в противоположном первым двум шлагам направлении.
2. Завести ходовой конец репшнура в петлю, расположив параллельно его корневому концу.
3. Затянуть узел.
Легко завязываемый карабинный тормоз узел Гарда используют для страховки и транспортировки пострадавшего. С его помощью можно свободно протравливать веревку и по необходимости легко блокировать ее.
Рис. 103. Узел Гарда (петля Гарда)
Последовательность завязывания узла Гарда
1. Ходовой конец веревки провести через два карабина, расположенных защелками в одном направлении.
2. Сформировать на корневой части закрытую петлю и завести ее в первый карабин.
Схватывающий узел Дистела является одной из альтернатив узлу блейккнота и используется для подъема по основной веревке. В основе этого узла лежит выбленочный узел с дополнительными 3–4 оборотами для захвата основной веревки. Завязывание узла Дистела производится шнуром с двумя одинаковыми петлями по обе стороны от него, завязанными, как правило, двойным бегущим узлом. Положительными свойствами узла Дистела является несложность завязывания, гладкость скольжения, возможность крепления груза как на один, так и на оба конца веревки.

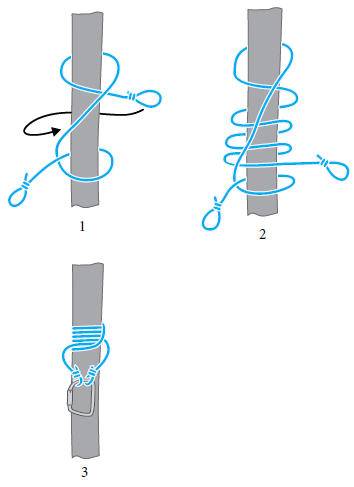

Рис. 104. Узел
Последовательность завязывания узла Дистела
1. Взять шнур с двумя петлями на его концах. Длинным концом провести вокруг основной веревки две обвязки полуштыками.
2. Провести еще один оборот шнура и пропустить его через верхнюю обвязку полуштыками еще три-четыре раза.
3. Проверить длину шнуров вокруг верхней части узла, затянуть его и пристегнуть карабин.
Этот узел очень похож на австрийский схватывающий узел и используется, когда усилия направлены в одном направлении, параллельно штырю. Он хорошо держит гладкую поверхность, легко и быстро вяжется. Известны два варианта его вязки – петлей и одним концом. Основное применение узел может находить в туризме, промышленном альпинизме и арбористике.
Рис. 105. Узел сосулька
Последовательность завязывания узла сосулька (вариант с петлей)
1. Незначительно отступив от края бревна, произвести вокруг него четыре оборота.
2. Провести петлю за свободно висящие концы и надеть ее на основание.
3. Затянуть узел.
Узел УИАА рекомендован к применению в 1971 году Международной федерацией альпинизма (UIAA), в честь которой и получил свое название. Он имеет второе название – узел Баумгартнера. Этот узел используют для страховки (при динамической страховке нужно использовать только эластичную веревку) и торможения веревки при спуске грузов при отсутствии спусковых устройств. УИАА очень прост в завязывании и может применяться как в варианте с карабином (рис. 106, а), так и с использованием подручных средств (рис. 106, б).
Рис. 106. Узел УИАА: а – вариант с карабином; б – вариант с использованием подручных средств
Последовательность завязывания узла УИАА
1. Завести веревку в карабин и на ходовом конце веревки сформировать небольшую закрытую петлю.
2. Завести петлю в карабин. При необходимости усиления узла таких петель может быть две.
Универсальные вспомогательные узлы
Это вспомогательный узел, используемый в туризме для соединения и обвязки двух палок под разными углами. Диагональная обвязка по своей сути – это сочетание двух узлов – удавки и выбленочного.
Рис. 107. Диагональная обвязка
Последовательность завязывания узла диагональная обвязка
1. Сформировать удавку вокруг палок.
2. Сделать три оборота вокруг палок в одном направлении и, перебросив веревку на другую ось, повторить обмотку.
3. На каждой из палок сделать 3–4 витка.
4. Сформировать выбленочный узел и затянуть обмотку.
