АУ в составе ЦВМ связано с запоминающим устройством (ЗУ) и центральным устройством управления (см. Управляющее устройство). Из ЗУ поступают исходные числа, по команде центрального устройства управления («сложить», «вычесть», «умножить» и т.д.) АУ производит соответствующие операции, результаты операций передаются снова в ЗУ, а сигналы окончания операции, признаки переполнения разрядной сетки и др., при необходимости,—в центр. устройство управления.
Основные характеристики и состав АУ зависят от принятой системы счисления, разрядности чисел, требуемого быстродействия, алгоритмов выполнения операций и их ускорения, формы представления чисел и типа применяемых схем и связей между ними (потенциальные, импульсные или импульсно-потенциальные).
АУ обычно состоит из нескольких регистров для кратковременного хранения чисел, сумматоров, логических цепей для выполнения элементарных операций над числами и местного устройства управления, воспринимающего команду на
В зависимости от применяемого способа суммирования чисел различают АУ последовательного, параллельного и последовательно-параллельного действия. В АУ последовательного действия суммирование двух чисел выполняется одноразрядным сумматором, через который последовательно, начиная от младших, проходят все разряды слагаемых. В АУ параллельного действия все разряды каждого из слагаемых передаются в сумматор одновременно, количество разрядов сумматора соответствует количеству разрядов в слагаемых. АУ последовательно-параллельного действия — промежуточная форма. Регистры параллельного АУ строятся из триггеров или аналогичных элементов и обеспечивают одновременный доступ ко всем разрядам числа. В АУ последовательного действия в качестве регистров используются также линии задержки, которые, если необходимо, замыкаются в кольцо через усилители и логические цепи рециркуляции. В элементах и схемах АУ используются электронные лампы (в ранних образцах), транзисторы,полупроводниковые диоды,ферриттранзисторные ячейки и ферритдиодные ячейки. В АУ с микропрограммным управлением в составе местного устройства управления применяют также ферритовые матрицы для хранения микропрограмм операций.
Общие требования к элементам схем АУ — высокая надёжность, взаимозаменяемость однотипных элементов, технологичность, повторяемость основных характеристик в производстве. В зависимости от способа кодирования чисел АУ строятся для операций в двоичной или десятичной, реже — в троичной или какой-либо другой системе счисления, с различным количеством разрядов, с числами, представленными с фиксированной или с плавающей запятой, или с теми и с другими.
Методы ускорения выполнения операций применяются либо к элементарным операциям (частям полных), либо к полным операциям АУ. Особенно эффективно ускорение элементарной операции суммирования, поскольку она входит существенной частью в алгебраическое сложение-вычитание, умножение, деление и др. В последовательных АУ ускорение суммирования достигается переходом к последовательно-параллельным схемам; в параллельных — применением схем, использующих статистический характер переносов, схем «с мгновенным переносом» и т.д. Наиболее разработаны методы ускорения умножения. В последовательных устройствах они основаны большей частью на введении дополнит. сумматоров, позволяющих одновременно суммировать несколько частичных произведений; в пределе наличие n сумматоров последовательного типа (или n/2 сумматоров и логических схем) даёт возможность выполнить умножение за 2n тактов. В параллельных АУ применяются методы ускорения умножения логические и аппаратные 1-го и 2-го порядка. Логические методы основываются на преобразовании множителя; увеличение аппаратуры при их использовании касается только местного устройства управления и не зависит от количества разрядов в перемножаемых числах; теоретический и практический предел возможностей логических методов — уменьшение среднего количества суммирований при выполнении одного умножения до 1/3 на каждый двоичный разряд множителя. Аппаратные методы 1-го порядка основываются на введении дополнительных сумматоров, дополнительных цепей запоминания переносов или замене цепей сдвига цепями умножения и деления на особые множители; количество дополнительного оборудования пропорционально количеству разрядов; количество тактов суммирования в процессе умножения теоретически может быть уменьшено до одного (независимо от количества разрядов множителя), но практически этот предел не достигается. Аппаратные методы 2-го порядка основываются на построении пирамид сумматоров; количество оборудования пропорционально квадрату количества разрядов, время умножения — 2—3 такта суммирования. Аналогичные методы разрабатываются для ускорения операции деления.
Основные тенденции в развитии АУ связаны с применением микроэлектроники. Поэтому используются матричные схемы для прямого суммирования и умножения десятичных цифр, сверхпараллельные и параллельно-параллельные сумматоры, аппаратные методы 2-го порядка для ускорения умножения и деления, т. е. построения с большим количеством повторяющихся элементов и систематическими связями между ними. Разрабатываются также новые способы кодирования чисел, упрощающие выполнение операций, новые методы ускорения операций, аппаратного контроля и исправления ошибок. При этом ставятся задачи повышения быстродействия, уменьшения габаритов, стоимости, потребляемой мощности, увеличения надёжности.
Лит: Ричардс Р. К., Арифметические операции на цифровых вычислительных машинах, пер. с англ., М., 1957; Хетагуров Я. А., Арифметические устройства вычислительных машин дискретного действия, М., 1961; Карцев М. А., Арифметика цифровых машин, М., 1969.
Арифмометр
Арифмо'метр (от греч. arithmys — число и ...метр), настольная вычислительная машина для выполнения арифметических действий. Машина для арифметических вычислений была изобретена Б. Паскалем (1641), однако первую практическую машину, выполняющую 4 арифметические действия, построил немецкий часовой мастер Ган (1790). В 1890 петербургский механик В. Т. Однер наладил производство русских счётных машин, послуживших прототипом последующих моделей А.
А. снабжен механизмом для установки и переноса чисел в счётчик, счётчиком оборотов, счётчиком результата, устройством для гашения результата, ручным или электрическим приводом. А. наиболее эффективен при выполнении операций умножения и деления. С развитием вычислительной техники А. заменяются более совершенными клавишными вычислительными машинами.
Арифмоморфоз
Арифмоморфо'з (от греч. arithmys — число и м'orph^osis — форма, вид), тип эволюционных преобразований, заключающийся в увеличении или уменьшении числа однородных, или гомономных (см. Гомономия), органов в процессе органической эволюции. Примеры А.: изменение числа лучей в плавниках некоторых рыб, увеличение количества хвостовых позвонков у некоторых вторичноводных позвоночных — ихтиозавров, китов — при переходе к водному образу жизни. См. также Олигомеризация органов,Полимеризация органов.
А. В. Яблоков.
Ариэль
Ариэ'ль, спутник планеты Уран, среднее расстояние от планеты 192 тыс. км, радиус 300 км2, орбита А. расположена в плоскости экватора планеты. Открыт в 1851 У. Ласселлом. См. Спутники планет.
Ария
А'рия (итал. aria), законченный по построению эпизод в опере, оратории или кантате, исполняемый певцом с оркестром. В драматургическом развитии оперы А. занимает место, примерно соответствующее монологу в драме. Назначение А. — раскрытие душевных переживаний и устремлений оперного героя. В зависимости от жанра оперы А. получает различное драматургическое назначение, нередко оказывается узловым моментом и основной формой для раскрытия чувств героя. Как правило, А. отличается широкой распевностью. Она часто следует после оркестрового вступления, иногда ей предшествует речитатив. Разновидностями А. являются: ариетта, ариозо, каватина, кабалетта и др. А. иногда называется также инструментальная пьеса певучего характера.
Арк
Арк (перс.), крепость, цитадель в феодальных городах Ср. Азии (например, арк в Бухаре, Куня-арк в Хиве).

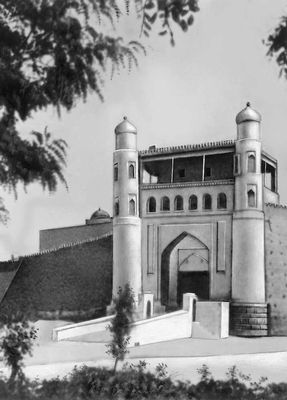

Арк в Бухаре. 18—19 вв. Въезд.
Арка
А'рка (от лат. arcus — дуга, изгиб) в архитектуре, криволинейное перекрытие проёма в стене или пространства между двумя опорами — столбами, колоннами, пилонами и т. п. В зависимости от размера пролёта, нагрузки и назначения А. выполняются из камня, железобетона, металла, дерева. По форме кривой различают А.: полукруглые, или полуциркульные (наиболее распространённый вид), стрельчатые (характерны для архитектуры готики), подковообразные (распространены в архитектуре араб. стран), килевидные, многолопастные, ползучие (с опорами на разной высоте) и др. Впервые А. (каменные) появляются в архитектуре Др. Востока, где отсутствовало дерево, пригодное для крупных горизонт, балочных перекрытий. Далее А. получили широкое применение в архитектуре античного Рима (в зданиях, акведуках, триумфальных арках). Видоизменяясь в соответствии с системой конструкций сводчатого перекрытия (см. Своды) и требованиями стиля, А. осталась важным элементом зодчества и в дальнейшем. Отдельно стоящие триумфальные А. или А., связанные со зданием (например, А. здания Гл. штаба в Ленинграде), определяют иногда характер ансамбля.
В современном строительстве А. применяют в качестве несущих элементов покрытий зданий, пролётных строений мостов (см. Арочный мост), путепроводов и т. п. Под нагрузкой А. работает в основном на сжатие и, в отличие от балок и ферм, передаёт на опоры не только вес (вертикальную нагрузку), но и распор (горизонтальное давление), который погашается опорой, затяжкой, контрфорсом. По конструктивной схеме различают А. бесшарнирные, двух- и трёхшарнирные. Неподвижность опор бесшарнирных А. обеспечивается жёстким защемлением их в поддерживающих А. конструкциях. При проектировании очертание оси А. принимается таким, чтобы при постоянной нагрузке (собственный вес А., вес опирающегося на неё покрытия, кровли и т. п.) в А. возникали лишь усилия сжатия, что обеспечивает наименьшие размеры её поперечного сечения. А. решётчатой конструкции, выполняемые, как правило, из металла или дерева, называются арочными фермами.
