Самая крупная А. м. Японии «Тоёта мотор» по темпам роста значительно обгоняет своих конкурентов; в 1967 она выпустила более 800 тыс. автомашин.
И. М. Резникова.
Автомобильный двигатель
Автомоби'льный дви'гатель. Для автомобилей могут быть применены тепловые (внутреннего сгорания и паровые) и электрические двигатели. Подавляющее большинство А. д. являются поршневыми двигателями внутреннего сгорания (ПДВС). По рабочему процессу автомобильные ПДВС делятся на четырёх- и двухтактные, а по способу воспламенения горючего — на двигатели с искровым воспламенением (называемые также карбюраторными или бензиновыми) и с самовоспламенением в воздухе высокой температуры, сжимаемом в цилиндрах двигателя (дизели). В цилиндры карбюраторных ПДВС поступает горючая смесь, состоящая из паров бензина и воздуха, приготовляемая в карбюраторе. Существуют также ПДВС, которые не имеют карбюратора и снабжены устройством для непосредственного впрыскивания топлива во впускной трубопровод или в цилиндр двигателя. По характеру протекания рабочего цикла эти двигатели не отличаются от карбюраторных. У дизелей топливо с воздухом смешивается внутри цилиндров, в которые дизельное топливо впрыскивается в распылённом виде через форсунки насосом высокого давления. А. д. различаются по числу и расположению цилиндров (рядные, V-образные и др.), расположению клапанов (верхнее и нижнее), рабочему объёму (литражу) цилиндров, типу охлаждения (жидкостное и воздушное), по назначению и т. п. Для современных
Современные четырёхтактные ПДВС (рис. 1, 2) состоят из блока цилиндров, выполняемого обычно вместе с картером, головки цилиндров, поршней с уплотнителями и маслосбрасывающими кольцами, шатунов, коленчатого вала, маховика, распределительного (кулачкового) вала, впускных и выпускных клапанов с пружинами, деталей привода клапанов (коромысла, толкатели), передачи, связывающей коленчатый вал с распределительным валом, запальных свечей или топливных форсунок и др. Они оборудуются радиатором и вентилятором системы охлаждения, насосами для принудительной циркуляции смазочного масла и охлаждающей жидкости и для подачи топлива из бака, а также топливными, масляными и воздушными фильтрами, пусковым стартёром, трубопроводами для воздуха, газа, топлива, масла и охлаждающей жидкости, автоматами, управляющими частотой вращения коленчатого вала и температурой охлаждающей жидкости и горючей смеси.
Мощность современных (1968) карбюраторных ПДВС легковых автомобилей 15—310 квт (20—425 л. с.), рабочий объём цилиндров от 0,35 до 7,6 л, степень сжатия 7—11, максимальная частота вращения коленчатого вала 4000—6000 об/мин, литровая мощность 22—50 квт/л (30—70 л. с./л), удельная масса 1,1—4 кг/квт (0,8—3 кг/л. с.) и минимальный удельный расход топлива до 270 г/(квт·ч) [200 г./(л. с.·ч)], срок службы до первого капитального ремонта соответствует пробегу автомобиля в 75—150 тыс. км и более; у ПДВС спортивных и гоночных автомобилей частота вращения коленчатого вала достигает 10000—12000 об/мин, литровая мощность иногда превышает 150 квт/л (200 л. с./л), у карбюраторных ПДВС, применяемых для грузовых автомобилей, мощность не превышает 220 квт (300 л.с.), рабочий объём цилиндров составляет 1,5—9,5 л, степень сжатия 6,5—8,5, максимальная частота вращения коленчатого вала 2500—4000 об/мин. Дизельные ПДВС имеют мощность 30—620 квт (40—850 л. с.), рабочий объём цилиндров 1,5— 40 л, степень сжатия 15—24, максимальную частоту вращения коленчатого вала 2000—5000 об/мин, литровую мощность 11—23 квт/л (15—35 л.с./л), удельную массу 3,4—6,8 кг/квт (2,5—5 кг/л.с.), минимальный удельный расход топлива 205—210 г/(квт·ч) [150—155 г/ (л. с.·ч)], срок службы до первого капитального ремонта соответствует пробегу автомобиля в 150—300 тыс. км.
Дальнейшее развитие А. д. предусматривает рост мощности, долговечности, уменьшение габаритов и сокращение содержания вредных компонентов в составе отработавших газов. Увеличение мощности в основном достигается повышением частоты вращения коленчатого вала у карбюраторных двигателей и применением наддува у дизелей. Кроме того, у бензиновых двигателей увеличивается степень сжатия и частично возможна замена карбюратора системой принудительного впрыскивания топлива. Перспективна замена обычных ПДВС на некоторых легковых автомобилях и лёгких грузовых автомобилях более лёгкими и компактными роторно-поршневыми двигателями (см. Роторный двигатель). В случае решения проблемы топливной экономичности газотурбинных двигателей без существенного усложнения их конструкции они могут получить широкое распространение при мощностях 750 квт (1000 л. с.) и более. Создание лёгких и компактных аккумуляторов позволит заменить ПДВС на автомобилях, работающих в городах, электродвигателями (см. также Двигатель внутреннего сгорания и Автомобиль).
Основные показатели современных отечественных автомобильных ПДВС приведены в таблице.
Основные показатели современных отечественных автомобильных двигателей
| Показатели | Карбюраторные двигатели | Дизели | ||||||||||||
| МеМЗ 968 | ВАЗ 2101 | МЗМА 408 | МЗМА 412 | ЗМЗ 21А | ЗМЗ 24 | ЗМЗ 13 | ЗМЗ 53А | ЗИЛ 114 | ЗИЛ 130 | ЗИЛ 375 | ЯМЗ 236 | ЯМЗ 238 | ЯМЗ 240 | |
| Число цилиндров | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | 6 | 8 | 12 |
| Рабочий объём цилиндра, л | 1,2 | 1,2 | 1,36 | 1,5 | 2,45 | 2,45 | 5,53 | 4,25 | 7 | 6 | 7 | 11,15 | 14,86 | 22,3 |
| Диаметр цилиндра, мм | 76 | 76 | 76 | 82 | 92 | 92 | 100 | 92 | 108 | 100 | 108 | 130 | 130 | 130 |
|
| 66 | 66 | 75 | 70 | 92 | 92 | 88 | 80 | 95 | 95 | 95 | 140 | 140 | 140 |
| Степень сжатия | 7 | 8,8 | 7 | 9 | 6,7 | 8,8 | 8,5 | 6,7 | 9 | 6,5 | 6,5 | 16,5 | 16,5 | 16,5 |
| Макс. мощность, квт | 32 | 44 | 37 | 55 | 53 | 72 | 143 | 85 | 220 | 110 | 132 | 132 | 177/235* | 265/385* |
| л. с. | 43 | 60 | 50 | 75 | 72 | 98 | 195 | 115 | 300 | 150 | 180 | 180 | 240/320* | 360/520* |
| Макс. частота вращения коленчатого вала, об/мин | 4200 | 5600 | 4750 | 5800 | 4000 | 4500 | 4400 | 3200 | 4300 | 3100 | 3200 | 2100 | 2100 | 2100 |
| Миним. удельный расход топлива, г/(квт.·ч.) | 333 | 286 | 313 | 286 | 313 | 306 | 306 | 324 | 286 | 320 | 320 | 238 | 238 | 238 |
| г/(л .с.·ч) | 245 | 210 | 230 | 210 | 230 | 225 | 225 | 238 | 210 | 235 | 235 | 175 | 175 | 175 |
* В знаменателе мощность при наддуве.
Лит.: Автомобильные бензиновые V-образные двигатели, М., 1958; Справочник инженера автомобильной промышленности, пер. с англ., т. 1, М., 1962; Анохин В. И., Отечественные автомобили, 2 изд., М., 1964; Конструкция и расчёт автотракторных двигателей, 2 изд., М., 1964; Ханин Н. С., Чистозвонов С. Б., Автомобильные роторнопоршневые двигатели, М., 1964.
С. Б. Чистозвонов.

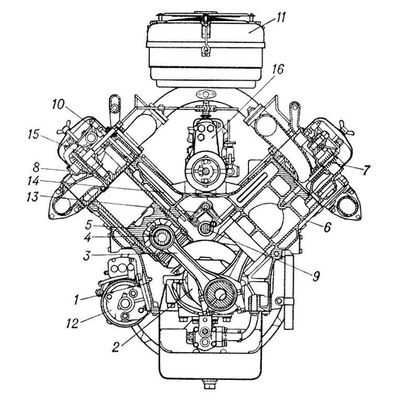

Рис. 2. Поперечный разрез четырехтактного дизеля ЯМЗ-236: позиции 1—10 и 12 — такие же, как на рис. 1; 11 — воздухоочиститель; 13 — толкатель; 14 — штанга; 15 — форсунка; 16 — насос высокого давления.

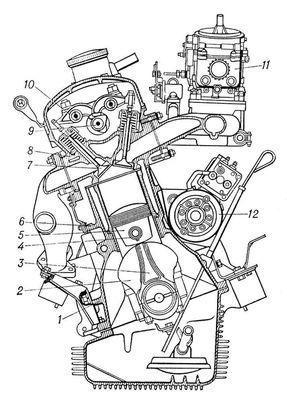

Рис. 1. Поперечный разрез карбюраторного двигателя МЗМА-412: 1 — картер; 2 — коленчатый вал; 3 — шатун; 4 — поршневой палец; 5 — поршень; 6 — блок цилиндра; 7 — клапан; 8 — головка цилиндров; 9 — распределительный вал; 10 — коромысло; 11 — карбюратор; 12 — стартёр.
Автомобильный и автомоторный научно-исследовательский институт
Автомоби'льный и автомото'рный нау'чно-иссле'довательский институ'т, Центральный научно-исследовательский автомобильный и автомоторный институт (НАМИ), в ведении Министерства автомобильной промышленности СССР. Разрабатывает вопросы конструирования автомобилей и осуществляет их испытания. Организован в Москве в 1918, первоначально как Научная автомобильная лаборатория при ВСНХ. В 1930 часть института, связанная с дизелестроением, выделилась в Научно-исследовательский дизельный институт (впоследствии ЦНИДИ), а связанная с авиамоторостроением — в Центральный институт авиационного моторостроения (ЦИАМ). В 1946 тракторный отдел института был преобразован в Научно-исследовательский тракторный институт (НАТИ).
В тематику НАМИ входят: вопросы теории, расчёта и конструкции автомобилей и их агрегатов, расчётно-исследовательские работы по автомобильным двигателям, испытания автомобильной техники, создание типов движителей для автомобилей повышенной проходимости, исследование новых конструкционных материалов, создание испытательного оборудования и приборов для исследовательских работ в автомобилестроении. В НАМИ разрабатываются перспективные типоразмерные ряды легковых, грузовых автомобилей, автобусов, проводятся технико-экономические исследования. Институт издаёт «Труды» (с 1920), отраслевые нормали. Имеется аспирантура. Институт награжден орденом Трудового Красного Знамени (1940).
Автомобильный кран
Автомоби'льный кран, автокран, самоходная погрузочно-разгрузочная машина, смонтированная на автомобильном шасси, с рабочим органом в виде поворотной консольной стрелы. Предназначен для погрузки и разгрузки подвижного состава автотранспорта, преимущественно тяжеловесных и штучных грузов, а также для строительно-монтажных работ; при оборудовании рабочего органа грейферным захватом — для погрузки и разгрузки навалочных грузов. Привод кранового оборудования — электрический, гидравлический или механический с отбором мощности от двигателя автомобиля. А. к. выпускают грузоподъёмностью 2,5—16 т. Вылет стрелы 2—12 м, а при наличии специальных вставок у А. к. большой грузоподъёмности — до 22 м. Высота подъёма крюка до 7—18,5 м. Для повышения устойчивости во время подъёма груза А. к. устанавливается на дополнительные опоры (аутригеры).
И. И. Батищев.

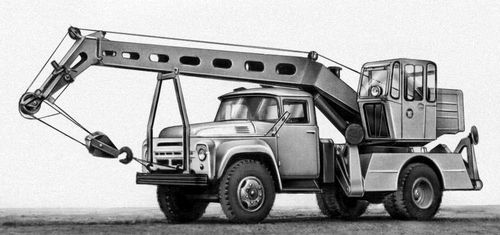

Илл. к ст. Автомобильный кран.
Автомобильный парк
Автомоби'льный парк,
1) совокупность легковых, грузовых и специальных автомобилей, а также автотягачей, автобусов и прицепов, имеющихся на предприятии, в учреждении, воинской части или соединении.
2) Специально отведённое и оборудованное место хранения (стоянки), обслуживания и ремонта автотехники.
