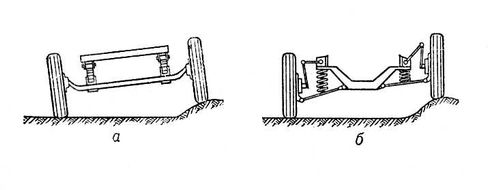

Подвеска автомобиля: а — зависимая; б — независимая.

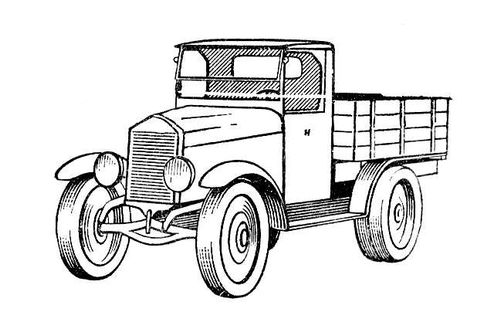

Автомобиль. АМО-Ф15.

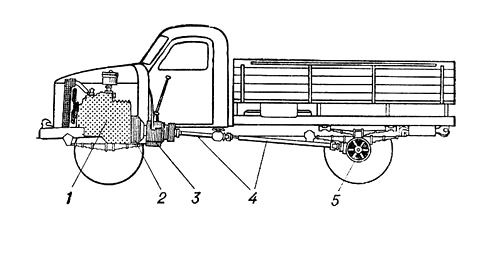

Трансмиссия автомобиля: 1 — двигатель; 2 — сцепление; 3 — коробка передач; 4 — карданная передача; 5 — главная передача и дифференциал.

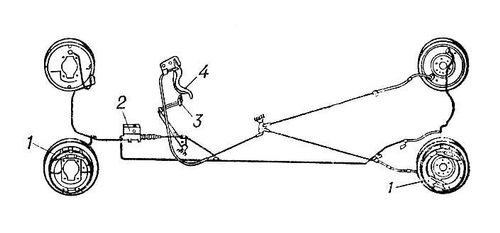

Тормозная система автомобиля ЗИЛ-110: 1 — тормозной механизм колёс; 2 — главный тормозной цилиндр; 3 — педаль тормоза; 4 — рукоятка ручного тормоза.

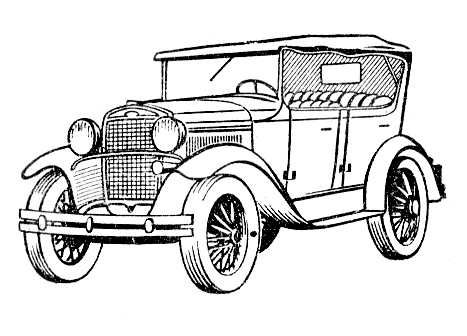

Грузовой
ГАЗ-А.
Автомобиль-вышка
Автомоби'ль-вы'шка, автомобиль, оборудованный устройством подъёма рабочих и инструмента для ремонта и монтажа контактной сети трамвая и троллейбуса, линий связи и электропередач, а также для ремонта, окраски, очистки зданий и сооружений, ухода за древонасаждениями и т. п. Распространены А.-в. с телескопическим подъёмником (рис.), имеющим привод от двигателя автомобиля через коробку отбора мощности. Высота подъёма люльки или рабочей площадки подъёмника от 6 до 23 м. Для устойчивости подъёмника во время работы А.-в., как правило, оборудуют аутригерами (опорами). Управляется подъёмник (подъём, спуск, поворот люльки или рабочей площадки) из кабины автомобиля и из люльки (рабочей площадки) подъёмника.
И. И. Батищев.

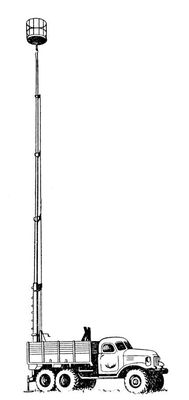

Автомобиль-вышка.
Автомобиль-мастерская
Автомоби'ль-мастерска'я, предназначен для технического обслуживания и текущего ремонта автомобилей и прицепов, работающих в отрыве от своих основных баз (строительство дорог, ремонт сельскохозяйственной техники в полевых условиях и т. д.). А.-м. изготовляют на базе шасси грузовых автомобилей, преимущественно повышенной проходимости, на которое устанавливают лёгкий пылевлагонепроницаемый кузов. На А.-м. размещаются различное оборудование, приборы и инструменты, автономная передвижная электростанция, грузоподъёмные средства и др.
Автомобильная дорога
Автомоби'льная дорога', комплекс сооружений для безопасного и удобного движения автомобилей с расчётными скоростями и нагрузками. Начавшееся в конце 19 в. развитие автомобильного транспорта потребовало создания удобных путей для движения автомобилей; пока скорости их движения были невелики, ограничивались приспособлением гужевых дорог, проводя мероприятия по борьбе с пылью и предохранению дорожного покрытия от быстрого разрушения. С ростом интенсивности движения, повышением скоростей и нагрузок стали производить более капитальные переустройства гужевых дорог, расширяя проезжие части, устраняя крутые подъёмы и спуски, увеличивая радиусы закругления, применяя беспыльные и прочные дорожные покрытия и т. п. После 1-й мировой войны во всех странах стали строить только А. д., специально рассчитанные и спроектированные для движения автомобилей (носящие название во Франции autoroute, в Англии motorway, в Италии autostrada, в США highway и т. п.).
В зависимости от назначения в общей транспортной сети СССР и от расчётной интенсивности движения (предполагаемое через 20 лет число автомобилей в среднем за год, которые будут проходить за сутки по дороге в обоих направлениях) А. д. разделяют на 5 технических категорий. Чем выше расчётная интенсивность движения, тем выше категория дороги и её технические характеристики, в первую очередь расчётная скорость движения (для 1-й категории 150 км/ч, для 5-й категории 30 км/ч). Расчётная скорость — наибольшая по условиям безопасности движения скорость одиночного легкового автомобиля.
Техническая классификация А. д. СССР приведена в табл. 1.
Табл. 1. — Техническая классификация автомобильных дорог СССР
| Показатели | Технические категории автомобильных дорог | ||||
| 1-я | 2-я | 3-я | 4-я | 5-я | |
| Перспективная среднесуточная интенсивность движения автомобилей в обоих направлениях |
| 6000— 3000 | 3000— 1000 | 1000— 200 | Менее 200 |
| Расчётная скорость движения, км/ч | 150 | 120 | 100 | 80 | 60 |
| Ширина проезжей части, м | 2х7,5 и более | 7,5 | 7 | 6 | 4,5 |
| Ширина полосы движения, м | 3,75 | 3,75 | 3,5 | 3,0 | 4,5 |
| Наибольшие продольные уклоны, ‰ | 30 | 40 | 50 | 60 | 70 |
| Наибольший допустимый вес, переда-ваемый колёсами одиночной наибо- лее нагруженной оси автомобиля, кн | 100 | 100 | 60 | 60 | 60 |
| тс | 10 | 10 | 6 | 6 | 6 |
Основные элементы, определяющие поперечный профиль автомобильной дороги (рис. 1): расстояние а между бровками в, условно называют шириной земляного полотна; проезжая часть б, обочины г для временной остановки автомобилей; резервы д, из которых берут грунт для возведения земляного полотна; обрезы е — части дорожной полосы для размещения пешеходных и велосипедных дорожек, зелёных насаждений, линий связи, линейных зданий, транспортных устройств и т. д. На проезжей части устраивают дорожную одежду. Покрытие ж — верхний слой дорожной одежды, сооружаемый из наиболее прочных дорожно-строительных материалов, воспринимает нагрузку от колёс автомобилей. Покрытие должно быть ровным, с шероховатой поверхностью и обеспечивать хорошее сцепление с колёсами автомобиля. Основание з — несущий слой дорожной одежды, воспринимающий расчётную нагрузку автомобилей. Дополнительный слой основания и имеет различное назначение (дренирующий, морозоустойчивый и т. п.). Для лучшей видимости границ проезжей части и укрепления краев покрытия устраивают краевые полосы к, отличающиеся от покрытия цветом.
В местах прохода А. д. через водотоки (реки, ручьи и т. п.), ущелья, а также в местах пересечения с другими путями сообщения устраивают искусственные сооружения — мосты, трубы, путепроводы, транспортные развязки и др. (рис. 2).
Бурный рост автомобильного транспорта вызвал увеличение интенсивности движения по А. д. как грузовых, так и легковых автомобилей. Это потребовало специальных мероприятий, обеспечивающих повышение безопасности, регулирование движения и обслуживание проезжающих: вдоль бровок устанавливают или подвешивают над проезжей частью дорожные знаки и указатели, на крутых поворотах устраивают виражи (односкатные уклоны проезжей части к центру кривой), ограждения дороги, производят разметку проезжей части, оборудуют светильниками и т. д.; для обслуживания пассажиров и водителей сооружают автовокзалы, автопавильоны, автозаправочные станции, станции технического обслуживания, мотели, кемпинги и т. п., а для обеспечения грузовых перевозок, кроме того, — грузовые автостанции, склады, оборотные гаражи и т. п.
Одной из важнейших транспортно-эксплуатационных характеристик А. д. является её пропускная способность (ПС), т. е. максимальное число автомобилей, которое без заторов может пройти через данный участок А. д. в течение определённого промежутка времени (например, за час). Величина ПС в основном зависит от ширины и количества полос движения, радиусов закруглений и продольных уклонов, состава транспортного потока, скорости движения, погоды. Максимальная ПС двухполосной А. д. шириной 7—7,5 м при благоприятных дорожных условиях (сухое покрытие, открытый незастроенный прямолинейный и горизонтальный участок без пересечений в одном уровне и т. д.) составляет около 2 тыс. легковых автомобилей в час или, примерно, 20 тыс. легковых автомобилей в сутки. Наличие грузового движения резко снижает ПС и при 70—80% грузовых автомобилей в транспортном потоке ПС двухполосной А. д. шириной 7—7,5 м составляет 8—9 тыс. автомобилей в сутки. Если фактическая интенсивность движения на А. д. превышает величину ПС, образуются заторы и транспортно-эксплуатационные показатели А. д. резко снижаются.
